Memilih alat ukur yang tepat merupakan langkah krusial dalam dunia gambar teknik, di mana deviasi satu milimeter saja dapat merusak seluruh kalkulasi desain. Penggaris besi 60 cm sering menjadi pilihan utama karena panjangnya yang ideal untuk menjangkau kertas ukuran besar seperti A2 atau A1. Namun, tidak semua penggaris logam dibuat dengan standar presisi yang sama.
Untuk menghasilkan garis yang konsisten, lurus, dan akurat, Anda harus memahami spesifikasi teknis alat bantu ini sebelum membelinya. Karakteristik fisik seperti ketebalan material, desain tepi penggaris, serta metode pembuatan skala ukuran sangat memengaruhi kenyamanan dan akurasi hasil akhir gambar Anda. Berikut adalah panduan mendalam mengenai spesifikasi penggaris besi yang bagus untuk kebutuhan menggambar teknik.
Ketebalan dan Material: Menjamin Kekakuan Saat Menggambar
Ketebalan pelat logam menentukan seberapa kaku penggaris saat digunakan di atas meja gambar. Penggaris yang terlalu tipis akan mudah melengkung atau bergeser ketika ditekan oleh tangan atau saat bergesekan dengan alat gambar seperti pensil mekanis dan rapido. Kelenturan ini sangat dihindari dalam gambar teknik karena dapat menyebabkan deviasi garis lurus.

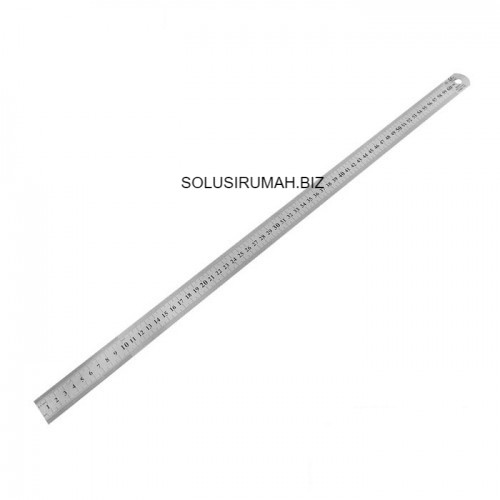

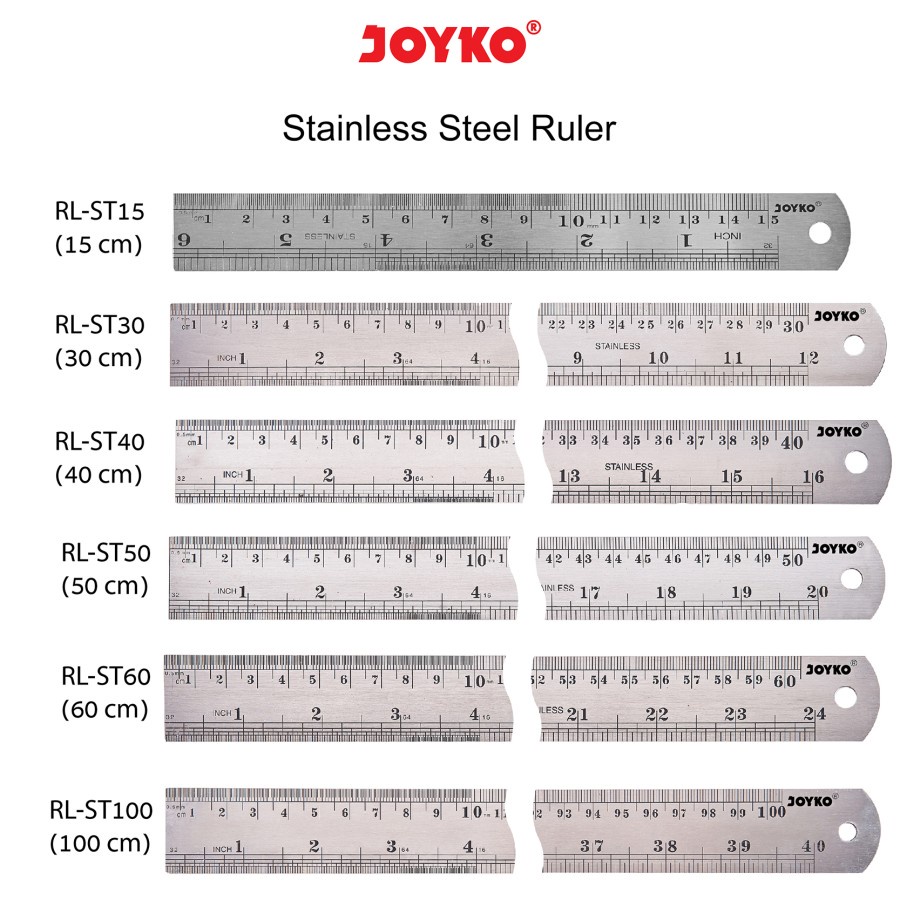

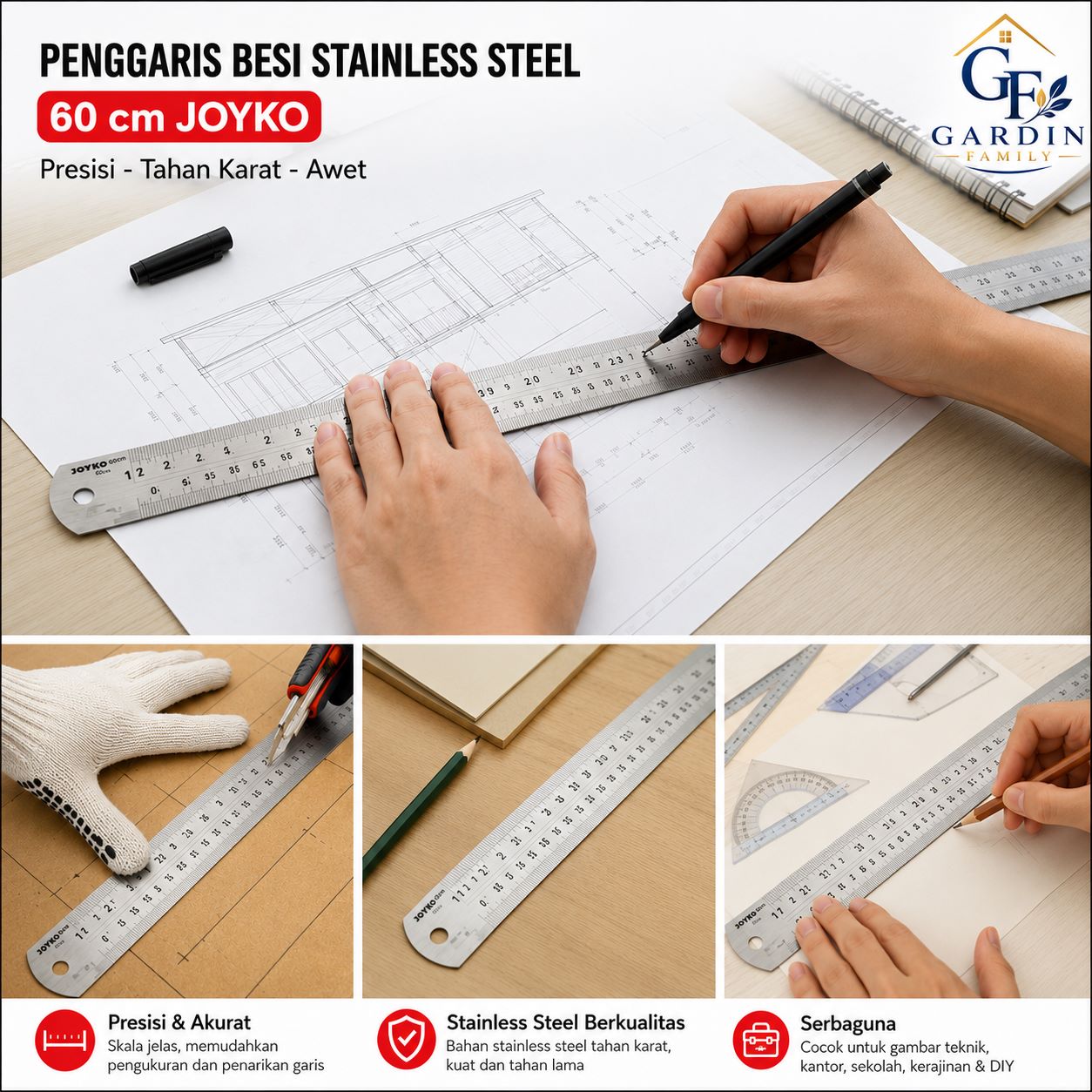

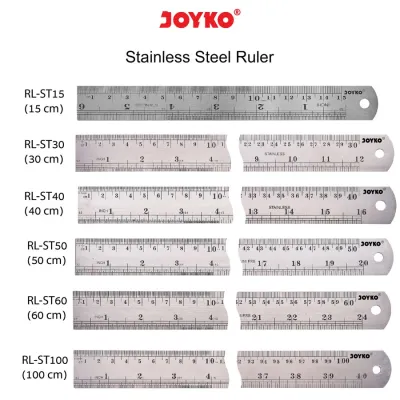

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Dari segi material, baja tahan karat (stainless steel) merupakan standar terbaik untuk menggambar teknik karena memiliki kekuatan struktural yang baik dan daya tahan tinggi terhadap korosi. Sebaliknya, penggaris dari baja karbon biasa lebih rentan berkarat akibat kelembapan udara atau asam dari keringat tangan. Karat tidak hanya merusak estetika penggaris, tetapi juga dapat mengotori permukaan kertas gambar yang sensitif.
Kelurusan fisik penggaris juga harus dipastikan sempurna sejak awal. Anda dapat memeriksa kelurusan ini secara visual dengan menempelkan sisi penggaris pada permukaan yang benar-benar rata, seperti meja kaca. Jika terdapat celah atau bagian yang melengkung saat ditekan di salah satu ujungnya, penggaris tersebut tidak layak digunakan untuk pekerjaan presisi.
Desain Tepi Penggaris: Mencegah Tinta Meluber pada Kertas
Desain tepi penggaris sangat memengaruhi bagaimana tinta mengalir di atas kertas saat Anda menarik garis. Saat menggambar teknik menggunakan pena tinta atau rapido, risiko terbesar adalah tinta merembes ke bawah penggaris akibat efek kapiler. Hal ini sering kali menyebabkan noda meluber yang merusak kebersihan kertas gambar.
Untuk mencegah masalah tersebut, penggaris teknik yang dirancang dengan baik biasanya dilengkapi dengan tepi miring (bevel) atau alur khusus di bagian bawah (undercut). Desain ini berfungsi mengangkat tepi penggaris sedikit di atas permukaan kertas, sehingga ujung pena tidak menyentuh bagian bawah penggaris secara langsung. Dengan demikian, tinta akan mengalir lancar tanpa risiko tersedot ke bawah pelat logam.
Selain itu, pastikan tepi penggaris tidak terlalu tajam atau kasar akibat pemotongan pabrik yang kurang rapi. Tepi yang kasar dapat mengikis serat kertas atau bahkan merusak ujung logam halus dari pena teknik Anda. Hindari penggaris yang memiliki cacat produksi berupa gerigi halus pada sisinya, karena hal ini akan menghasilkan garis yang tampak ganda atau tidak konsisten.
Akurasi Skala dan Cetakan: Kunci Presisi Pengukuran
Presisi sebuah gambar teknik sangat bergantung pada akurasi skala yang tertera pada penggaris. Metode pembuatan skala sangat menentukan daya tahannya terhadap gesekan. Skala yang dibuat dengan metode ukir (etched) jauh lebih unggul dibandingkan dengan skala yang hanya dicetak dengan sablon biasa di atas permukaan logam.
Skala ukir memiliki kedalaman fisik pada pelat logam, sehingga garis-garis penanda tidak akan hilang meskipun sering tergesek oleh alat gambar atau dibersihkan. Sebaliknya, skala sablon biasa akan cepat pudar dan hilang setelah beberapa bulan pemakaian aktif, membuat penggaris tidak dapat digunakan lagi untuk mengukur.
Hal lain yang perlu diperhatikan adalah posisi titik nol dan potensi kesalahan paralaks. Beberapa penggaris menempatkan angka nol tepat di ujung fisik logam, sementara yang lain menyisakan sedikit ruang kosong (clearance) di ujungnya. Penggaris dengan titik nol tepat di ujung memudahkan pengukuran langsung dari sudut objek, namun memerlukan perlindungan ekstra agar ujungnya tidak penyok akibat benturan. Selain itu, pastikan penggaris menyediakan skala metrik yang jelas dengan pembagian milimeter yang tegas untuk memenuhi standar gambar teknik internasional.
Cara Memverifikasi Kualitas Penggaris Besi Sebelum Membeli
Sebelum memutuskan untuk membeli atau menggunakan penggaris besi 60 cm, ada beberapa langkah verifikasi praktis yang dapat Anda lakukan secara mandiri. Pertama, lakukan uji kelurusan dengan meletakkan penggaris secara horizontal di atas permukaan kaca tebal atau meja yang rata, lalu perhatikan apakah ada celah cahaya yang menembus di antara penggaris dan permukaan tersebut.
Kedua, lakukan pemeriksaan visual secara menyeluruh pada sepanjang tepi penggaris. Raba secara hati-hati atau gunakan bantuan pencahayaan untuk memastikan tidak ada penyok kecil, karat, atau sisa potongan logam yang tajam dari pabrik yang dapat merobek kertas gambar Anda.
Terakhir, ujilah keterbacaan angka dan garis skala di bawah pencahayaan ruangan yang normal. Pastikan setiap garis milimeter terlihat kontras, tajam, dan tidak membingungkan mata saat Anda melakukan pengukuran cepat. Penggaris dengan finishing matte atau satin lebih disukai karena dapat mengurangi pantulan cahaya lampu meja yang menyilaukan saat Anda bekerja.
Frequently Asked Questions (FAQ)
Bagaimana cara merawat penggaris besi agar tidak berkarat?
Untuk menjaga penggaris besi tetap dalam kondisi prima dan bebas dari korosi, simpanlah alat ini di tempat yang kering dengan kelembapan rendah, sebaiknya di dalam selongsong pelindung atau digantung pada lubang gantungan yang tersedia. Setelah selesai digunakan, biasakan untuk menyeka permukaannya menggunakan kain mikrofiber kering guna membersihkan sisa minyak dan keringat dari tangan Anda.
Jika terdapat noda ringan atau kotoran yang menempel, bersihkan secara perlahan menggunakan kain yang sedikit lembap, lalu segera keringkan sepenuhnya sebelum disimpan kembali. Hindari penggunaan bahan kimia pembersih yang bersifat abrasif karena berisiko mengikis lapisan pelindung logam atau merusak tinta pengisi pada skala ukiran.
