Menggambar bentuk geometri yang presisi seperti lingkaran sempurna, busur yang akurat, dan konstruksi sudut memerlukan alat bantu yang andal. Salah satu alat utama yang wajib dikuasai oleh pelajar, mahasiswa teknik, maupun desainer adalah penggaris jangkar, atau yang secara umum dikenal sebagai jangka gambar. Alat ini dirancang khusus untuk menjaga jarak konisten antara titik pusat dan ujung pensil saat membuat garis melingkar.
Meskipun terlihat sederhana, menggunakan penggaris jangkar dengan benar membutuhkan pemahaman teknik yang baik agar hasil gambar tidak meleset. Banyak pemula menghadapi kendala seperti lingkaran yang tidak simetris, kertas yang robek akibat jarum yang terlalu ditekan, atau ukuran radius yang berubah di tengah proses menggambar. Dengan memahami persiapan alat, posisi tangan yang stabil, dan langkah-langkah konstruksi yang sistematis, Anda dapat menghasilkan gambar geometri yang rapi dan akurat untuk berbagai kebutuhan akademis maupun proyek desain.
Persiapan Alat dan Media Gambar yang Tepat
Sebelum mulai menggoreskan penggaris jangkar pada kertas, langkah pertama yang sangat menentukan adalah memeriksa kondisi fisik alat tersebut. Pastikan engsel atau sekrup penyetel pada jangka berada dalam kondisi kencang namun tetap dapat digerakkan dengan lancar. Engsel yang terlalu longgar akan membuat kaki jangka mudah bergeser saat berputar, sehingga radius lingkaran berubah dan ujung garis tidak akan bertemu di titik awal. Sebaliknya, engsel yang terlalu ketat akan menyulitkan Anda saat melakukan penyesuaian ukuran yang sangat kecil.
Produk yang disebutkan dalam panduan ini

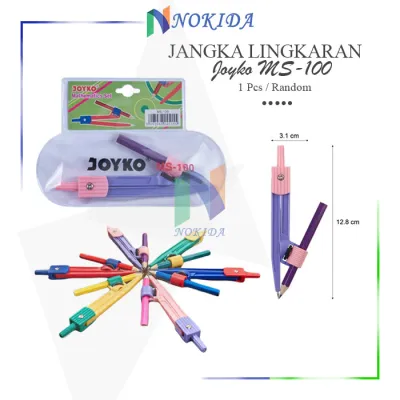

![Nokida Jangka Matematika Joyko MS-100 [1 Pcs/Random] / Alat Membuat Garis Lingkaran / Jangka Set Math Joyko / Alat Tulis Sekolah / Perlengkapan Sekolah / Alat Membuat Lingkaran Manual / Penggaris Lingkaran](https://img.lazcdn.com/g/p/01350e0522b09b9b61e656a59e5db21a.jpg_400x400q80.jpg_.webp)
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Kondisi ujung jarum dan pensil juga harus diperiksa secara saksama. Ujung jarum harus cukup tajam untuk menancap pada kertas tanpa merusaknya, sementara ujung pensil harus diruncingkan dengan benar. Untuk keperluan gambar teknik atau geometri presisi, gunakan pensil dengan tingkat kekerasan sedang hingga keras seperti HB atau 2H. Pensil yang terlalu lunak seperti 2B cenderung cepat tumpul dan menghasilkan garis yang tebal serta mudah kotor jika terkena gesekan tangan.
Pemilihan media gambar atau kertas juga memengaruhi kestabilan jangka. Kertas dengan ketebalan standar seperti 80 gsm hingga 100 gsm sangat ideal karena memberikan daya tahan yang cukup terhadap tekanan jarum jangka. Hindari menggunakan kertas yang terlalu tipis karena jarum dapat dengan mudah menembus kertas dan merusak permukaan meja di bawahnya. Sebaliknya, kertas yang terlalu licin akan membuat jarum mudah tergelincir saat Anda mulai memutar jangka.
Selain penggaris jangkar, siapkan pula beberapa alat bantu penting lainnya di meja kerja Anda. Penggaris lurus transparan sangat dibutuhkan untuk mengukur radius dengan akurat sebelum menggambar. Sediakan juga pensil mekanik berujung tipis untuk menandai titik pusat awal, serta penghapus berkualitas tinggi yang tidak meninggalkan noda hitam pada kertas saat Anda perlu mengoreksi garis bantu.
Teknik Dasar Menggambar Lingkaran dengan Presisi
Langkah awal dalam menggambar lingkaran adalah menentukan titik pusat secara jelas pada kertas. Buatlah tanda silang kecil (+) menggunakan pensil mekanik yang tajam. Titik persilangan inilah yang akan menjadi acuan bagi jarum penggaris jangkar Anda. Menandai titik pusat dengan cara ini jauh lebih akurat daripada sekadar membuat titik bulat tebal yang dapat mengaburkan posisi tengah yang sebenarnya.
Setelah titik pusat ditentukan, atur radius jangka menggunakan bantuan penggaris lurus. Letakkan ujung jarum jangka tepat pada angka nol di penggaris, lalu geser kaki jangka yang memegang pensil hingga sejajar dengan ukuran radius yang diinginkan, misalnya 5 sentimeter. Jika jangka Anda dilengkapi dengan roda penyetel di bagian tengah (quick-adjust wheel), putar roda tersebut secara perlahan untuk mengunci posisi kaki jangka agar tidak bergeser selama proses menggambar.
Saat menancapkan jarum pada titik pusat, berikan tekanan yang lembut namun mantap. Jarum harus masuk sedikit ke dalam serat kertas agar tidak mudah bergeser, tetapi jangan menekan terlalu kuat hingga membuat lubang yang besar. Setelah jarum terpasang dengan stabil, posisikan jari-jari Anda pada pegangan kecil yang terletak di bagian paling atas jangka. Ini adalah aturan emas dalam menggunakan jangka: selalu pegang bagian atasnya, bukan bagian kakinya. Memegang kaki jangka saat memutar akan memberikan tekanan samping yang tidak disengaja, yang hampir pasti akan mengubah ukuran radius.
Untuk mulai menggambar, miringkan sedikit jangka ke arah putaran yang akan Anda buat, sekitar 10 hingga 15 derajat. Jika Anda memutar searah jarum jam, miringkan jangka sedikit ke arah kanan depan. Putar jangka dalam satu gerakan yang kontinu dan mengalir tanpa terputus. Biarkan berat jangka dan tekanan jari yang konsisten menghasilkan garis pensil yang tipis namun jelas. Menekan terlalu kuat hanya akan membuat garis menjadi tidak rata dan merusak permukaan kertas.
Langkah Menggambar Busur dan Konstruksi Sudut
Penggaris jangkar tidak hanya berfungsi untuk membuat lingkaran penuh, tetapi juga sangat penting dalam mengonstruksi busur lingkaran yang digunakan untuk menentukan sudut atau membagi garis. Saat menggambar busur, teknik menjaga kestabilan tangan menjadi sangat krusial karena Anda sering kali harus memindahkan jarum jangka dari satu titik pusat ke titik pusat lainnya tanpa mengubah setelan radius pada alat.
Sebagai contoh, untuk membagi sebuah sudut menjadi dua bagian yang sama besar (angle bisector), langkah pertama adalah menancapkan jarum jangka pada titik sudut (vertex). Buatlah sebuah busur lingkaran yang memotong kedua kaki sudut tersebut. Tandai kedua titik potong baru ini dengan pensil tajam. Tanpa mengubah radius jangka, pindahkan jarum ke titik potong pertama dan buat busur kecil di area tengah sudut. Lakukan hal yang sama dari titik potong kedua hingga kedua busur baru tersebut saling berpotongan.
Kunci dari keberhasilan konstruksi ini adalah presisi saat menandai titik potong antarbusur. Pertemuan dua busur tipis menghasilkan titik koordinat yang sangat akurat. Gunakan ujung pensil yang runcing untuk membuat tanda titik kecil tepat di pusat persilangan tersebut. Hindari membuat tanda yang terlalu besar karena dapat menggeser akurasi garis akhir hingga beberapa milimeter.
Langkah terakhir adalah menghubungkan titik-titik potong tersebut menggunakan penggaris lurus. Saat menyejajarkan penggaris lurus dengan titik-titik koordinat, berikan sedikit jarak sekitar setengah milimeter untuk mengakomodasi ketebalan ujung pensil Anda. Dengan demikian, saat Anda menarik garis lurus dari titik sudut melewati titik potong busur, garis tersebut akan melintas tepat di tengah-tengah titik koordinat, menghasilkan pembagian sudut yang sempurna.
Cara Mengatasi Masalah Umum dan Merawat Penggaris Jangka
Saat sering menggunakan penggaris jangkar, Anda mungkin akan menemui beberapa kendala teknis. Masalah yang paling sering terjadi adalah jarum jangka yang mudah tergelincir dari kertas. Untuk mengatasinya, pastikan Anda menggunakan alas gambar yang sedikit empuk di bawah kertas gambar Anda, seperti beberapa lembar kertas bekas atau cutting mat. Alas ini memberikan ruang bagi ujung jarum untuk menancap dengan lebih stabil tanpa merusak meja kerja.
Kendala lain adalah garis lingkaran yang menebal atau menjadi ganda di akhir putaran. Hal ini biasanya disebabkan oleh ujung pensil jangka yang mulai tumpul atau posisi jarum yang bergeser dari titik pusat semula. Untuk menjaga konsistensi ketebalan garis, Anda dapat meruncingkan isi pensil jangka menggunakan amplas halus (sandpaper block) dengan gerakan satu arah hingga membentuk ujung baji (chisel point). Ujung berbentuk baji ini jauh lebih tahan lama dan menghasilkan garis yang lebih konsisten dibandingkan ujung kerucut biasa.
Jika kaki jangka terasa terlalu longgar atau terlalu mudah bergeser saat Anda melakukan pengukuran, periksalah sekrup kecil yang terletak pada engsel atas jangka. Gunakan obeng kecil untuk mengencangkan sekrup tersebut secara perlahan hingga kaki jangka terasa mantap saat digerakkan. Jangan mengencangkannya secara berlebihan karena dapat merusak ulir sekrup atau membuat engsel menjadi macet.
Terakhir, perawatan setelah penggunaan sangat penting untuk menjaga usia pakai penggaris jangkar Anda. Setelah selesai menggambar, bersihkan sisa-sisa debu grafit yang menempel pada bagian pensil dan tubuh jangka menggunakan kain kering yang lembut. Simpan selalu jangka di dalam kotak pelindung bawaannya. Kotak ini berfungsi untuk melindungi ujung jarum agar tidak tumpul atau bengkok, mencegah isi pensil patah, serta menghindari risiko cedera akibat terkena ujung jarum yang tajam saat Anda merapikan meja belajar.
Pertanyaan Umum (FAQ)
Mengapa garis lingkaran saya tidak pernah bertemu di titik awal?
Masalah ini biasanya disebabkan oleh tiga hal utama: engsel jangka yang terlalu longgar, posisi jari yang salah saat memutar, atau jarum pusat yang bergeser. Jika engsel longgar, kaki jangka akan melebar atau menyempit akibat tekanan saat berputar. Pastikan Anda hanya memegang bagian pegangan atas jangka dan hindari memegang kaki jangka saat menggambar agar radius tetap konsisten dari awal hingga akhir putaran.
Bagaimana cara menyesuaikan panjang pensil dan jarum pada jangka?
Untuk hasil terbaik, panjang ujung pensil dan ujung jarum harus hampir sejajar saat jangka ditutup rapat. Longgarkan sekrup penjepit pensil pada jangka, lalu sejajarkan ujung pensil dengan ujung jarum. Idealnya, biarkan ujung jarum sedikit lebih panjang sekitar 1 milimeter daripada ujung pensil untuk mengompensasi kedalaman jarum saat menancap ke dalam kertas. Setelah posisinya sejajar, kencangkan kembali sekrup penjepit dengan kuat.
