Memilih alat gambar teknik yang tepat sering kali menjadi penentu antara hasil kerja yang presisi atau gambar yang penuh dengan noda serta ketidakakuratan skala. Bagi siswa sekolah menengah yang menghadapi pelajaran geometri tingkat lanjut, hingga mahasiswa jurusan teknik, arsitektur, atau desain, merek Rotring kerap menjadi rekomendasi utama. Namun, dengan beragamnya varian jangka, penggaris, dan set gambar yang tersedia di pasar Indonesia, menentukan pilihan yang paling efisien secara fungsi dan biaya memerlukan pemahaman mendalam terhadap spesifikasi setiap produk.
Untuk kebutuhan sekolah menengah, jangka standar berbahan logam dengan kestabilan tinggi sudah sangat mencukupi untuk menyelesaikan tugas matematika dan geometri dasar. Sementara itu, untuk kebutuhan kuliah di jurusan teknik sipil, teknik mesin, arsitektur, dan desain grafis, Anda memerlukan akurasi yang jauh lebih tinggi. Mahasiswa membutuhkan jangka pegas presisi (spring bow compass), penggaris segitiga dengan tepi tinta (inking edge), serta set gambar komprehensif yang kompatibel dengan kertas kalkir dan pena teknik (drawing pen atau rapidograph).
Mengapa Rotring Menjadi Standar Alat Gambar Akademik?
Rotring telah lama dikenal sebagai standar industri dalam dunia gambar teknik dan akademik karena komitmennya terhadap presisi ekstrem dan daya tahan material. Alat-alat dari produsen asal Jerman ini dirancang menggunakan kombinasi logam berat berkualitas tinggi dan plastik teknis yang tahan terhadap perubahan suhu serta kelembapan. Di Indonesia, yang memiliki kelembapan udara tinggi, kestabilan material ini sangat krusial agar penggaris tidak mudah melengkung dan engsel jangka tidak cepat longgar atau berkarat.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Ketepatan skala milimeter pada setiap penggaris dan busur derajat diproduksi dengan proses cetak presisi tinggi yang tidak mudah pudar akibat gesekan berulang. Akurasi ini memastikan bahwa setiap garis yang Anda tarik di atas kertas gambar memiliki ukuran yang sebenarnya tanpa toleransi kesalahan yang merugikan. Bagi mahasiswa teknik atau arsitektur, selisih setengah milimeter saja pada gambar proyeksi dapat merusak seluruh kalkulasi struktur, sehingga keandalan alat menjadi hal yang tidak boleh ditawar.
Kelompok pengguna utama merek ini berkisar dari siswa SMA kelas lanjut—terutama yang mengambil peminatan ilmu alam (IPA) untuk materi geometri dan fisika—hingga mahasiswa dan profesional di bidang teknik sipil, arsitektur, desain produk, dan seni rupa. Alat-alat ini dirancang untuk memfasilitasi pembuatan gambar kerja manual yang menuntut kerapian tinggi sebelum mahasiswa beralih menggunakan perangkat lunak desain berbasis komputer (CAD).
Meskipun harga produk-produk ini relatif lebih tinggi dibandingkan dengan alat tulis sekolah standar di pasar Indonesia, nilai investasinya sangat sebanding dengan masa pakainya. Membeli alat gambar berkualitas rendah sering kali berujung pada pembelian berulang karena engsel jangka yang cepat longgar atau angka skala penggaris yang cepat terhapus. Dengan perawatan yang benar, satu set alat gambar dapat bertahan dari semester pertama perkuliahan hingga Anda menyelesaikan tugas akhir dan memasuki dunia kerja.
Panduan Memilih Alat Gambar Rotring Sesuai Jurusan
Langkah pertama dalam memilih alat gambar adalah menyesuaikan spesifikasi alat dengan kurikulum dan bidang studi yang Anda jalani. Kebutuhan seorang siswa sekolah menengah tentu berbeda dengan mahasiswa arsitektur yang harus menghasilkan gambar perspektif dengan detail rumit setiap minggunya. Memahami perbedaan kebutuhan ini akan menghindarkan Anda dari membeli alat yang terlalu rumit atau justru kurang memadai untuk tugas-tugas akademik.
Kesesuaian dengan Bidang Studi
Siswa sekolah menengah umumnya hanya memerlukan alat untuk menggambar bentuk geometri dasar, grafik fungsi, atau diagram fisika sederhana. Jangka logam standar dan mistar lurus sepanjang 30 cm biasanya sudah lebih dari cukup untuk mengakomodasi kebutuhan ini. Fokus utama pada tahap ini adalah kemudahan penggunaan dan portabilitas alat agar mudah dibawa di dalam tas sekolah sehari-hari.
Sebaliknya, mahasiswa teknik dan arsitektur dihadapkan pada tugas-tugas proyeksi ortogonal, potongan bangunan, detail sambungan mesin, dan tata letak kawasan. Tugas-tugas ini membutuhkan variasi jangka yang dapat membuat lingkaran mikro hingga busur berdiameter besar dengan konsistensi ketebalan garis yang terjaga. Oleh karena itu, investasi pada jangka pegas presisi dan penggaris segitiga berpasangan menjadi sebuah keharusan sejak awal semester perkuliahan.
Kualitas Material dan Presisi
Saat memilih jangka, periksalah kekakuan engselnya dengan cara membuka dan menutup kaki jangka beberapa kali; engsel yang baik harus terasa mantap dan tidak bergoyang saat diberi tekanan ringan. Untuk penggaris, pastikan cetakan skala milimeternya tajam, kontras, dan berada di bawah lapisan pelindung plastik agar tidak langsung bergesekan dengan permukaan kertas. Bahan plastik akrilik transparan berkualitas tinggi pada penggaris juga membantu Anda melihat garis gambar di bawahnya dengan jelas tanpa distorsi optik.
Set Lengkap vs. Membeli Satuan
Bagi mahasiswa baru di semester awal, membeli set gambar komprehensif sering kali menjadi pilihan yang paling ekonomis dan praktis. Set ini biasanya sudah dikurasi untuk memenuhi kebutuhan standar perkuliahan teknik, lengkap dengan kotak penyimpanan kokoh yang melindungi alat dari benturan di dalam tas. Namun, jika Anda hanya perlu mengganti satu alat yang hilang atau ingin meningkatkan spesifikasi jangka ke tingkat profesional, membeli satuan adalah langkah yang lebih bijak agar anggaran Anda tidak terbuang untuk alat yang sudah dimiliki.
Kompatibilitas dengan Media Gambar
Alat gambar yang Anda pilih harus ramah terhadap berbagai jenis media gambar, mulai dari kertas HVS standar, kertas gambar tebal (seperti kertas padalarang atau manila), hingga kertas kalkir yang sangat sensitif. Jangka yang baik memiliki ujung jarum yang tajam namun memiliki sudut kemiringan yang tepat agar dapat mencengkeram kertas tanpa menusuk hingga robek. Selain itu, penggaris yang digunakan harus meluncur mulus di atas kertas tanpa meninggalkan bekas goresan atau noda abu-abu dari sisa grafit pensil.
Rekomendasi Jangka Rotring: Dari Matematika Dasar hingga Teknik
Jangka merupakan alat paling krusial dalam geometri dan gambar teknik yang membutuhkan perhatian khusus saat pemilihan. Rotring menawarkan beberapa kategori jangka yang dirancang untuk tingkat kemahiran dan aplikasi yang berbeda di dunia pendidikan.
Jangka Standar untuk Kebutuhan Sekolah (SMA)

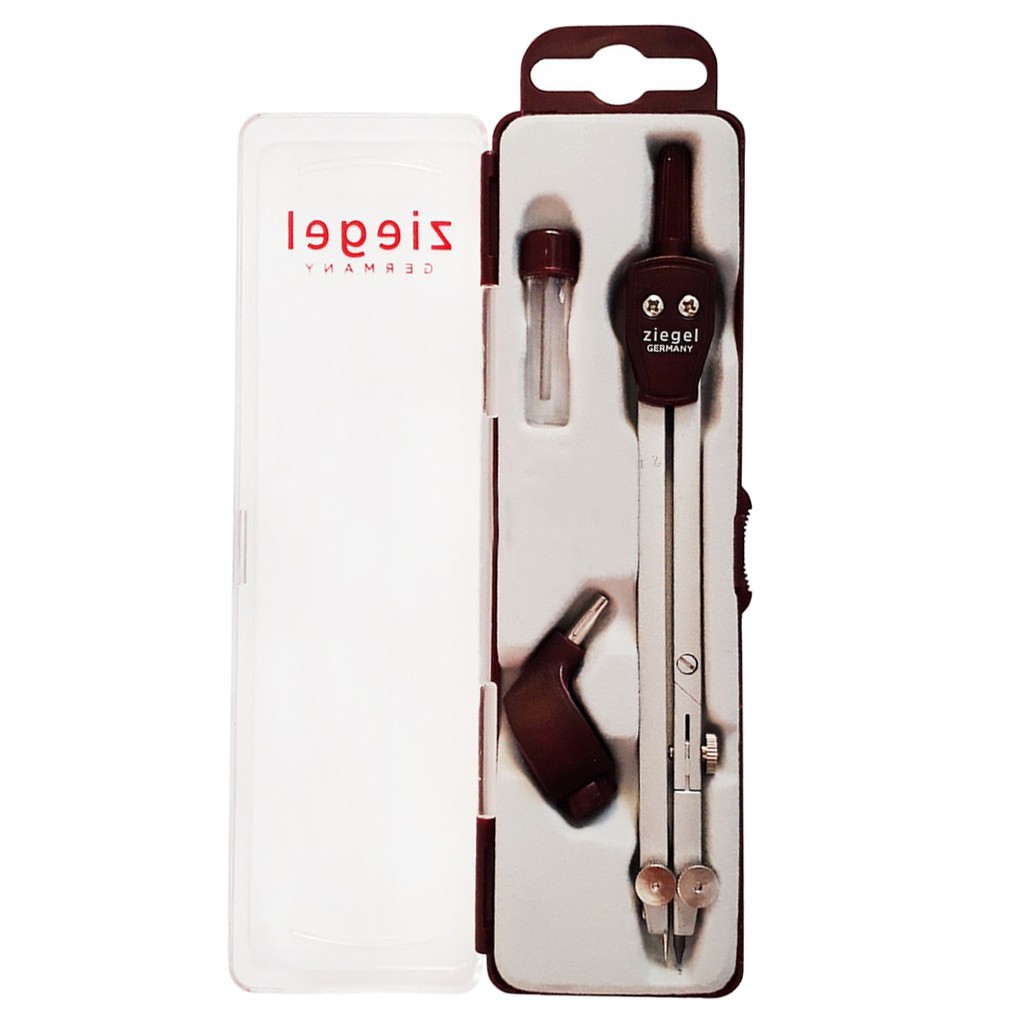

Untuk siswa SMA, jangka logam standar dengan sistem engsel gesek (friction compass) adalah pilihan yang paling efisien dan mudah dioperasikan. Jangka jenis ini tidak memiliki roda gigi tengah yang rumit, sehingga siswa dapat dengan cepat membuka dan menyesuaikan radius lingkaran secara manual untuk menyelesaikan soal-soal geometri di kelas.
- Kekokohan Engsel: Meskipun menggunakan sistem gesek, engsel jangka standar ini dibuat dengan presisi tinggi agar tidak mudah bergeser saat jarum ditekan ke kertas.
- Dudukan Pensil: Dilengkapi dengan dudukan grafit atau pensil mekanis yang kokoh, memastikan posisi ujung pensil tidak slip atau goyang saat memutar lingkaran berdiameter menengah.
- Ujung Jarum: Jarum penumpu memiliki ketajaman yang pas untuk menahan posisi jangka di atas kertas HVS tanpa merusak meja belajar di bawahnya.
Batasan utama dari jangka standar ini adalah kurangnya kemampuan untuk melakukan penyesuaian mikro yang sangat halus. Selain itu, jika digunakan untuk menggambar lingkaran dengan diameter yang sangat kecil (di bawah 1 cm), kaki jangka cenderung sulit dirapatkan secara presisi tanpa bantuan adaptor khusus.
Jangka Pegas Presisi untuk Mahasiswa Teknik dan Arsitektur
Mahasiswa teknik sipil, mesin, dan arsitektur membutuhkan jangka pegas presisi (spring bow compass) yang dilengkapi dengan poros berulir dan roda penyesuaian di bagian tengahnya. Mekanisme pegas ini memastikan bahwa sekali radius lingkaran diatur, kaki jangka tidak akan bergeser sedikit pun meskipun Anda menekan jangka dengan kuat atau memutarnya berulang kali di atas kertas kalkir.
- Roda Penyesuaian Mikro: Memungkinkan pengaturan radius hingga fraksi milimeter terkecil dengan cara memutar roda tengah secara perlahan.
- Kaki yang Dapat Ditekuk: Kedua kaki jangka (baik kaki jarum maupun kaki timbal) memiliki engsel tambahan yang dapat ditekuk agar posisi jarum dan timbal tetap tegak lurus dengan permukaan kertas saat menggambar lingkaran besar.
- Kompatibilitas Ekstensi: Jangka pegas ini umumnya mendukung pemasangan batang perpanjangan (extension bar) untuk menggambar lingkaran berdiameter sangat besar yang sering dibutuhkan pada gambar detail struktur.
Sebelum membeli, pastikan Anda memeriksa kelengkapan isi kotak, termasuk ketersediaan jarum cadangan, timbal grafit cadangan, dan adaptor untuk menghubungkan jangka dengan pena gambar (rapidograph atau drawing pen).
Jangka Pegas Kecil untuk Detail Lingkaran
Dalam gambar teknik mesin atau detail arsitektur, Anda akan sering dihadapkan pada tugas menggambar lingkaran-lingkaran kecil seperti lubang baut, ulir sekrup, atau kolom beton mini. Jangka pegas kecil atau drop compass dirancang khusus untuk menangani detail mikro ini dengan tingkat akurasi yang tidak bisa dicapai oleh jangka ukuran standar.
- Mekanisme Poros Putar: Jangka ini dioperasikan dengan memutar poros atas di antara ibu jari dan telunjuk, sementara jarum tengah tetap diam di tempat tanpa ikut berputar.
- Stabilitas Tinggi: Desain ini mencegah kertas robek akibat jarum yang bergeser saat membuat lingkaran berdiameter sangat kecil.
- Ukuran Kompak: Desain fisiknya yang kecil dan ringan memberikan kontrol yang lebih baik untuk gerakan jari yang sangat halus.
- Batasan Diameter: Jangka khusus ini memiliki batasan jangkauan yang ketat, umumnya hanya optimal untuk menggambar lingkaran dengan diameter di bawah 5 hingga 7 sentimeter.
Rekomendasi Penggaris dan Set Lengkap untuk Kuliah
Selain jangka, penggaris dengan spesifikasi teknis dan set gambar yang terorganisasi dengan baik merupakan investasi penting untuk mendukung efisiensi kerja manual Anda selama kuliah.

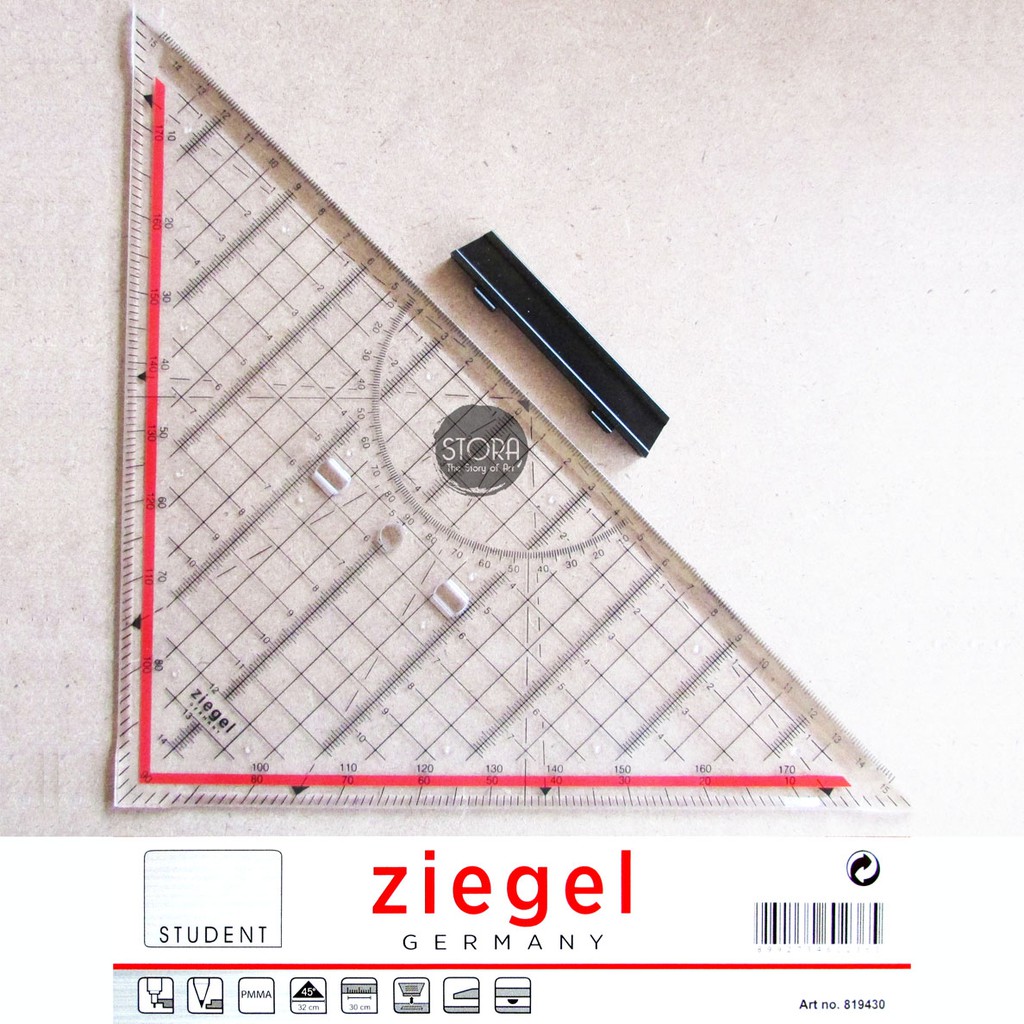

Penggaris dan Segitiga dengan Tepi Tinta (Inking Edge)
Salah satu kesalahan paling umum saat menggambar menggunakan tinta (seperti drawing pen atau rapidograph) adalah tinta yang merembes ke bawah penggaris dan mengotori kertas saat penggaris digeser. Untuk mencegah hal ini, mahasiswa wajib menggunakan penggaris dan segitiga yang dilengkapi dengan fitur tepi tinta (inking edge).
- Desain Tepi Khusus: Tepi penggaris memiliki profil yang sedikit terangkat atau memiliki celah udara di bagian bawahnya, sehingga ujung pena tidak langsung menyentuh bagian bawah penggaris yang menempel pada kertas.
- Mencegah Efek Kapiler: Fitur ini memutus efek kapiler yang menarik tinta basah ke bawah permukaan penggaris, menjaga gambar Anda tetap bersih bebas noda.

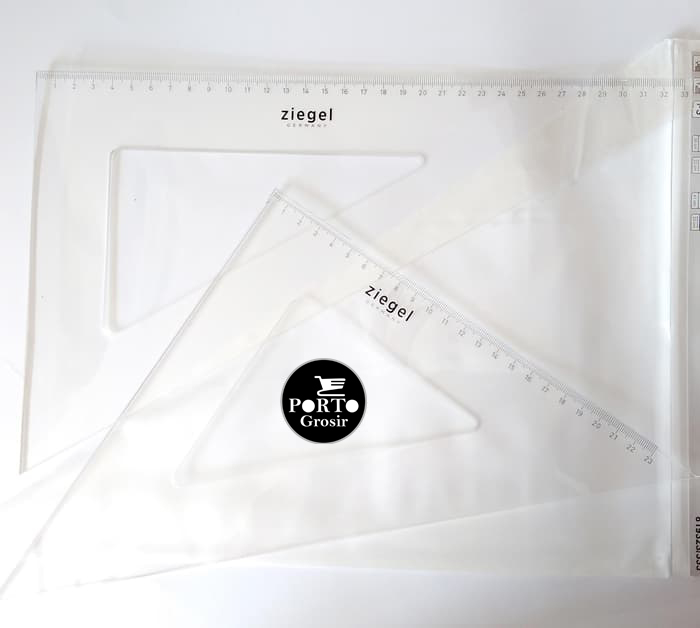

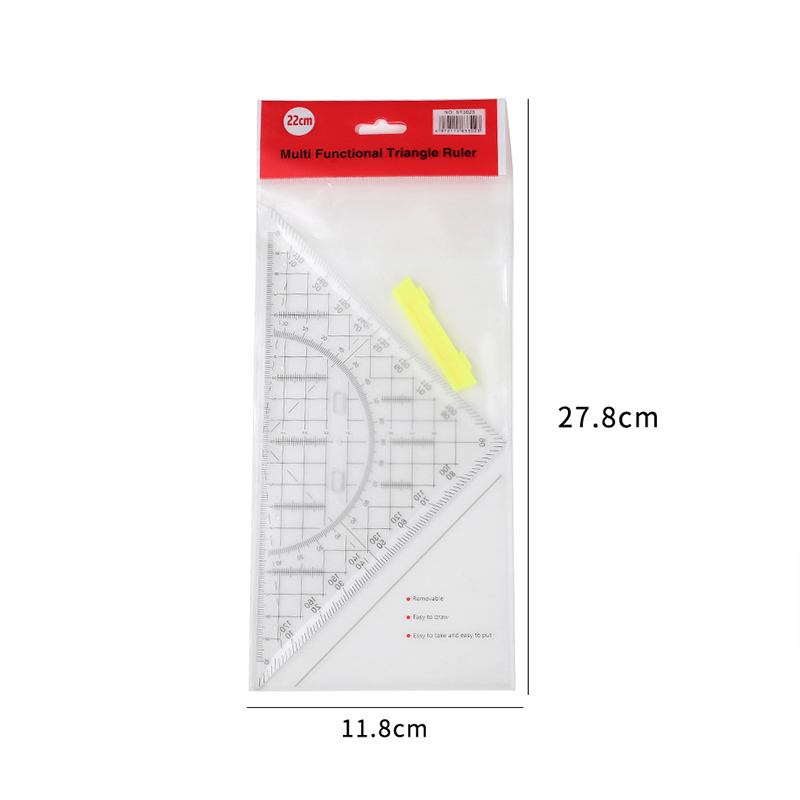

- Set Segitiga Berpasangan: Sangat direkomendasikan untuk memiliki set segitiga berpasangan (sudut 45°/45° dan 30°/60°) berukuran medium hingga besar yang dilengkapi dengan skala milimeter yang jelas di kedua sisinya.
Saat melakukan verifikasi sebelum membeli, pastikan cetakan skala milimeter berada di posisi yang tepat sehingga Anda tetap dapat membaca angka dengan mudah saat penggaris diletakkan dalam posisi tepi tinta menghadap ke bawah.
Set Gambar Komprehensif untuk Semester Awal
Membeli set gambar komprehensif dari Rotring adalah solusi paling praktis bagi mahasiswa baru yang ingin langsung siap menghadapi kelas gambar teknik tanpa harus mencari alat satu per satu.
- Komponen Standar: Set ini biasanya berisi satu jangka pegas presisi, satu jangka standar, adaptor pena, kotak timbal cadangan, sepasang penggaris segitiga, mistar lurus, busur derajat, dan penghapus teknis.
- Kotak Pelindung Kokoh: Semua komponen disimpan dalam cetakan plastik khusus di dalam kotak penyimpanan yang keras, mencegah alat saling berbenturan dan rusak saat ditaruh di dalam tas kuliah yang padat.
- Konsistensi Standar: Memastikan seluruh alat yang Anda gunakan memiliki standar presisi dan kualitas material yang seragam.
Namun, Anda perlu mengevaluasi isi set tersebut dengan silabus perkuliahan Anda. Beberapa set menyertakan mal huruf (lettering stencil) atau mal lingkaran yang mungkin jarang digunakan jika jurusan Anda lebih cepat beralih ke gambar digital (CAD) di semester kedua. Jika demikian, membeli jangka pegas presisi dan sepasang segitiga secara terpisah bisa menjadi alternatif yang lebih hemat biaya.
Cara Merawat Alat Gambar Rotring Agar Tetap Presisi
Alat gambar teknik adalah instrumen presisi yang sensitif terhadap kotoran, benturan, dan zat kimia. Perawatan yang tepat akan memastikan alat-alat Anda tetap akurat dan nyaman digunakan selama bertahun-tahun.
Pembersihan Rutin
Setelah selesai menggambar, bersihkan sisa debu grafit pensil, minyak dari kulit tangan, atau noda tinta pada penggaris dan jangka menggunakan kain mikrofiber yang lembut dan sedikit lembap. Hindari penggunaan cairan pelarut yang keras seperti aseton, tiner, atau alkohol berkonsentrasi tinggi untuk membersihkan penggaris plastik. Zat kimia keras ini dapat merusak permukaan plastik teknis, membuatnya menjadi buram, atau bahkan melarutkan cetakan angka skala milimeter hingga tidak terbaca.
Perawatan Ujung Jarum dan Engsel
Jaga agar ujung jarum jangka tetap tajam agar dapat menumpu dengan mantap di atas kertas tanpa slip. Jika ujung jarum terasa tumpul setelah penggunaan jangka panjang, Anda dapat mengasahnya secara sangat perlahan menggunakan batu asah halus atau ampelas nomor sangat tinggi dengan gerakan searah. Jika engsel jangka terasa agak kesat atau macet, jangan dipaksa; bersihkan celah engsel dari debu grafit menggunakan kuas kecil dan berikan satu tetes minyak pelumas mesin jahit yang sangat encer, lalu seka sisa minyaknya hingga benar-benar bersih agar tidak mengotori kertas gambar.
Penyimpanan yang Aman
Jangan pernah membiarkan jangka dan penggaris berserakan di dalam tas tanpa pelindung. Selalu kembalikan jangka ke dalam kotak penyimpanan aslinya setelah digunakan, dan simpan penggaris segitiga di dalam map plastik keras atau tas khusus gambar. Hindari menumpuk buku-buku teks yang tebal dan berat di atas penggaris plastik Anda, karena tekanan konstan dalam waktu lama dapat menyebabkan deformasi (pembengkokan permanen) pada plastik, yang akan merusak kerataan penggaris dan menurunkan akurasi garis lurus Anda.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah alat gambar Rotring sepadan dengan harganya untuk pelajar?
Bagi pelajar sekolah menengah pertama (SMP) atau SMA kelas awal yang hanya menggunakan jangka untuk tugas matematika dasar sesekali, alat tulis standar dengan harga ekonomis biasanya sudah mencukupi. Namun, bagi siswa SMA jurusan IPA yang bersiap masuk ke perguruan tinggi teknik, atau mahasiswa yang menempuh studi di bidang arsitektur, teknik sipil, mesin, dan desain, investasi pada alat gambar Rotring sangat sepadan dengan harganya.
Alat yang presisi menghilangkan frustrasi akibat jangka yang sering melonggar di tengah proses menggambar lingkaran atau penggaris yang tidak siku. Selain itu, daya tahan materialnya yang tinggi memastikan Anda tidak perlu membeli alat pengganti setiap semester, menjadikannya investasi satu kali yang bertahan hingga akhir masa studi Anda.
Bagaimana cara memastikan keaslian produk Rotring saat membeli online?
Untuk menghindari produk tiruan yang banyak beredar di platform e-commerce dengan harga murah namun memiliki presisi buruk, Anda harus selalu membeli dari toko resmi (official store), distributor alat teknik resmi, atau toko alat tulis fisik bereputasi baik. Periksa ulasan pembeli sebelumnya dan pastikan toko tersebut memberikan jaminan keaslian produk.
Secara fisik, produk asli dapat dikenali dari kualitas cetakan skala milimeter yang sangat tajam, rapi, dan tidak mudah terkelupas saat digores ringan. Material logam pada jangka asli terasa solid, berbobot mantap, memiliki sentuhan akhir yang halus tanpa bagian tajam yang cacat, serta dilengkapi ukiran logo yang presisi, bukan sekadar stiker tempelan. Terakhir, waspadai penawaran harga set gambar lengkap yang jauh di bawah harga pasar standar, karena harga yang tidak realistis merupakan indikasi kuat dari barang tiruan.
