Cara Menggunakan Penggaris Fleksibel untuk Menggambar Kurva Matematika dengan Akurat

Menggambar kurva matematika yang mulus seperti grafik fungsi kuadrat, trigonometri, atau logaritma sering kali menjadi tantangan jika hanya mengandalkan insting tangan bebas. Di sinilah penggaris fleksibel menjadi alat bantu yang sangat krusial untuk menghasilkan visualisasi data yang presisi dan estetis. Alat gambar teknik ini dirancang khusus untuk dapat ditekuk mengikuti pola titik koordinat tertentu tanpa kehilangan bentuk lengkungannya saat digaris.

Dengan menggunakan teknik pembengkokan yang tepat dan koordinasi tangan yang stabil, Anda dapat menghasilkan kurva kontinu yang akurat untuk tugas sekolah, perkuliahan, maupun kebutuhan analisis teknis. Penggunaan alat ini juga meminimalkan kesalahan visual yang sering terjadi akibat tarikan garis yang terputus-putus atau tidak konsisten.

Persiapan Alat dan Bahan untuk Menggambar Kurva dengan Penggaris Fleksibel

Sebelum mulai memplot fungsi matematika, Anda perlu memahami karakteristik fisik dari penggaris fleksibel (sering disebut flexible curve ruler). Alat ini umumnya memiliki konstruksi unik berupa inti logam lentur, biasanya terbuat dari timah hitam atau kawat timbal, yang dibungkus dengan lapisan luar plastik vinil atau karet tebal. Struktur hibrida ini memberikan fleksibilitas tinggi sekaligus kekuatan retensi bentuk yang sangat baik, sehingga penggaris akan tetap mempertahankan bentuk lengkungannya setelah ditekuk hingga Anda meratakannya kembali.

Produk yang disebutkan dalam panduan ini

No Brand 50cm Penggaris Jahit Lentur Pola Lengkung Flexible Curve Ruler CT-50 Rp 36,500Rp 75,000 Lihat produk →

Greebel GREEBEL Penggaris Flexibel Set 4 IN 1 (4410-20) Penggaris Lurus 20CM Segitiga Busur - Ruler Set Lentur 4410-20 Rp 16,350Rp 38,700 Lihat produk →

No Brand bending ruler 30cm - penggaris lentur penggaris fleksibel anti patah Rp 7,500Rp 10,000 Lihat produk →

Joyko Penggaris Lentur 30 Cm Joyko Ruler Flexible RL-301 Rp 4,500 Lihat produk →

Joyko JOYKO Penggaris Lentur Flexible Ruler RL-SF15~20 Rp 4,512Rp 4,700 Lihat produk →

No Brand Penggaris Lentur 30 cm Fleksibel Anti Patah Joyko Micro star Rp 5,500 Lihat produk →

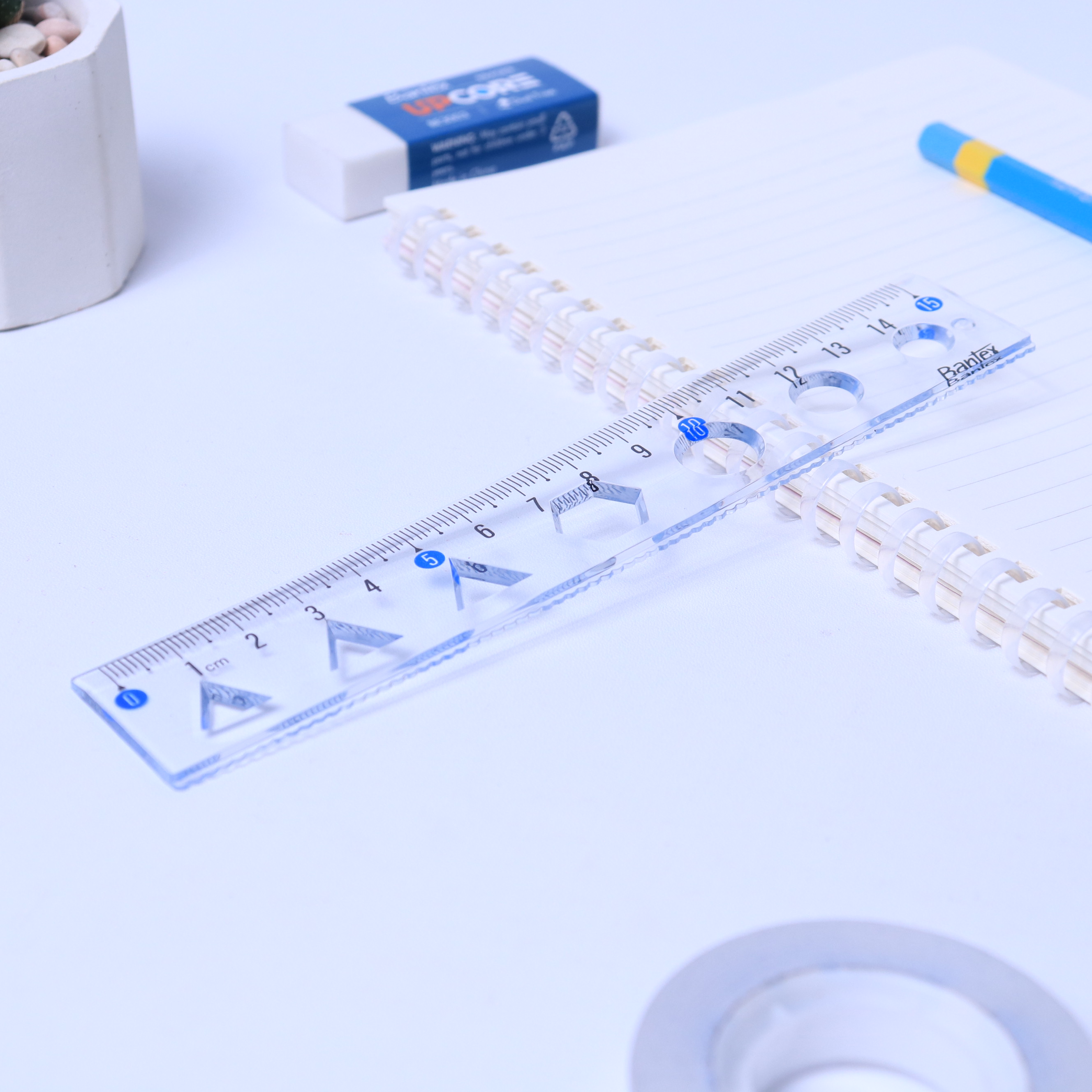

bantex Bantex Penggaris 15 cm / Ruler PVC Fleksibel Elastis BE5004 Rp 5,000Rp 6,130 Lihat produk →

Harga dapat berubah. Lihat halaman produk untuk harga terbaru.

Untuk mendapatkan hasil gambar kurva yang bersih, tajam, dan akurat, siapkan beberapa peralatan pendukung berikut ini:

• Penggaris fleksibel: Pilih ukuran panjang yang sesuai dengan skala gambar Anda, biasanya berkisar antara 30 cm hingga 60 cm untuk pengerjaan di atas kertas standar.
• Pensil mekanik atau pensil kayu berkualitas: Gunakan pensil dengan tingkat kekerasan sedang hingga keras seperti HB atau 2H. Pensil jenis ini menghasilkan garis abu-abu tipis yang tidak mudah luntur atau mengotori permukaan kertas saat bergesekan dengan karet penggaris.
• Kertas gambar atau kertas milimeter blok: Kertas milimeter blok sangat direkomendasikan untuk menggambar grafik matematika karena garis bantu grid-nya membantu penentuan koordinat secara instan tanpa perlu banyak mengukur ulang.
• Penghapus bersih: Penghapus plastik berkualitas tinggi yang tidak meninggalkan noda hitam sangat penting untuk mengoreksi titik koordinat yang salah tanpa merusak serat kertas.
• Penggaris lurus standar: Diperlukan untuk membuat sumbu koordinat kartesius (sumbu X dan sumbu Y) yang lurus sempurna sebelum kurva digambar.

Kombinasi antara kertas yang diletakkan di atas permukaan meja yang rata sempurna serta ujung pensil yang selalu runcing adalah kunci utama dalam mencegah garis yang terputus atau tidak konsisten. Sebelum menggambar pada lembar utama, lakukan uji coba goresan ringan pada kertas buram untuk memastikan bahwa karet tepi penggaris tidak meninggalkan residu warna atau noda yang dapat mengotori bidang gambar Anda.

Panduan Langkah demi Langkah Menggunakan Penggaris Fleksibel

1. Menentukan dan Menandai Titik Koordinat

Langkah awal yang paling menentukan akurasi kurva matematika adalah pembuatan sistem koordinat kartesius yang presisi. Gunakan penggaris lurus standar untuk menarik sumbu X horizontal dan sumbu Y vertikal secara tegak lurus, lalu buat skala interval yang konsisten. Pastikan Anda menggunakan pensil dengan tekanan yang sangat ringan agar garis sumbu tidak mendominasi visualisasi kurva utama nantinya.

Setelah sumbu koordinat siap, mulailah memplot titik-titik data berdasarkan tabel nilai fungsi matematika yang telah Anda hitung sebelumnya. Tandai setiap titik koordinat dengan tanda silang kecil (+) yang tipis atau titik kecil yang jelas menggunakan pensil mekanik. Penggunaan tanda silang kecil umumnya lebih disukai karena titik pusat pertemuan dua garis memberikan akurasi penempatan yang lebih tinggi dibandingkan dengan titik bulat yang tebal.

Ingatlah bahwa kerapatan titik koordinat sangat memengaruhi hasil akhir lengkungan. Untuk bagian kurva yang memiliki perubahan arah yang sangat dinamis atau curam, seperti pada puncak parabola atau lembah gelombang sinus, buatlah plot titik koordinat dengan jarak yang lebih rapat. Sebaliknya, untuk bagian kurva yang cenderung landai atau mendekati garis lurus, jarak antar-titik dapat dibuat sedikit lebih renggang. Akurasi pada tahap pemplotan ini adalah fondasi mutlak; satu titik yang meleset akan memaksa penggaris fleksibel melengkung ke arah yang salah dan merusak representasi fungsi matematika tersebut.

2. Membentuk dan Menyesuaikan Lengkungan Penggaris

Setelah semua titik koordinat terplot dengan benar di atas kertas, letakkan penggaris fleksibel secara mendatar di dekat sebaran titik-titik tersebut. Mulailah membentuk penggaris menggunakan kedua tangan Anda secara perlahan. Cara terbaik adalah memegang penggaris dengan ibu jari dan jari telunjuk di beberapa bagian, lalu tekuk secara bertahap mulai dari salah satu ujung menuju ujung lainnya, atau dari bagian tengah lengkungan utama ke arah luar.

Sesuaikan tepi penggaris secara presisi agar sisi bagian dalam atau luar karetnya menyentuh setiap titik koordinat yang telah Anda tandai. Lakukan penyesuaian mikro dengan menekan bagian samping penggaris secara lembut hingga posisinya benar-benar selaras dengan jalur titik-titik tersebut. Jangan terburu-buru dalam proses ini; pastikan transisi lengkungan dari satu titik ke titik berikutnya terlihat mengalir secara alami tanpa ada bagian yang dipaksa.

Satu hal penting yang harus diperhatikan demi keselamatan alat dan estetika gambar adalah menghindari pembengkokan ekstrem yang dapat menciptakan sudut tajam atau patahan (kinking). Penggaris fleksibel dirancang untuk membentuk kurva kontinu yang mulus; jika Anda memaksanya menekuk terlalu tajam pada radius yang sangat kecil, inti logam di dalamnya dapat mengalami deformasi permanen atau bahkan patah. Jika Anda mendapati bahwa penggaris sulit mengikuti titik-titik tertentu tanpa membentuk sudut tajam, periksa kembali perhitungan matematika Anda, karena bisa jadi ada kesalahan plot titik koordinat di area tersebut.

3. Menarik Garis Kurva dengan Stabil dan Presisi

Menjaga posisi penggaris agar tidak bergeser saat proses penarikan garis adalah tantangan utama berikutnya. Posisi tangan yang ideal adalah menggunakan tangan non-dominan (biasanya tangan kiri) untuk menekan penggaris fleksibel ke permukaan kertas secara merata. Regangkan jari-jari Anda di sepanjang lengkungan penggaris, berikan tekanan vertikal yang stabil pada beberapa titik sekaligus, terutama pada area dengan lengkungan paling tajam yang memiliki kecenderungan paling besar untuk memantul kembali ke bentuk semula.

Pegang pensil dengan tangan dominan Anda menggunakan sudut kemiringan sekitar 60 hingga 70 derajat terhadap kertas, dengan ujung pensil bersandar ringan pada tepi atas penggaris fleksibel. Tarik garis secara perlahan dengan kecepatan konstan dan tekanan yang seragam dari ujung kurva ke ujung lainnya. Pastikan mata Anda selalu fokus pada titik kontak antara ujung pensil dan tepi penggaris untuk memastikan tidak ada celah udara yang terbentuk, yang dapat menyebabkan garis kurva menjadi tidak rata.

Untuk kurva matematika yang sangat panjang atau kompleks yang melebihi panjang penggaris Anda, gunakan teknik segmentasi atau penggambaran bertahap. Gambar bagian pertama kurva terlebih dahulu, tetapi sisakan sekitar 2 hingga 3 sentimeter di ujung garis tanpa digambar penuh. Kemudian, geser penggaris fleksibel untuk membentuk bagian kurva berikutnya, dengan memastikan bahwa bagian awal penggaris yang baru tumpang tindih (overlap) secara sempurna dengan sisa garis sebelumnya. Teknik tumpang tindih ini sangat efektif untuk menyamarkan sambungan garis sehingga kurva akhir tetap terlihat sebagai satu kesatuan yang mulus dan tidak terputus.

Cara Mengatasi Masalah Umum dan Kesalahan Saat Menggambar

Menggunakan penggaris fleksibel memerlukan latihan dan pembiasaan motorik halus. Berikut adalah beberapa masalah umum yang sering dihadapi beserta solusi praktis untuk mengatasinya:

• Penggaris Bergeser Saat Ditarik: Masalah ini biasanya terjadi karena Anda hanya menekan satu titik pada penggaris, sementara pensil memberikan tekanan lateral yang mendorong bagian penggaris lainnya. Solusinya adalah mendistribusikan tekanan jari tangan non-dominan Anda secara merata di sepanjang bagian lengkungan yang sedang dilewati oleh pensil. Geser posisi jari penahan secara berkala seiring dengan bergeraknya ujung pensil.
• Kurva Terlihat Kaku atau Memiliki Sudut Tajam: Jika kurva Anda terlihat tidak natural atau memiliki sudut patah, hal ini umumnya disebabkan oleh pemaksaan penggaris untuk melewati titik koordinat yang salah diplot, atau karena Anda mencoba membuat belokan yang terlalu ekstrem. Solusinya, hapus garis tersebut, verifikasi kembali koordinat titik menggunakan persamaan fungsi matematika Anda, dan biarkan penggaris membentuk lengkungan yang paling mengalir secara alami.
• Garis Tebal atau Kotor: Gesekan antara tepi karet penggaris fleksibel dan kertas dapat menyeret serbuk grafit dari pensil yang tumpul, sehingga meninggalkan noda hitam yang kotor pada kertas. Untuk mengatasinya, selalu gunakan pensil mekanik dengan diameter lead yang konsisten (seperti 0,5 mm) atau runcingkan pensil kayu Anda secara berkala. Selain itu, Anda bisa membersihkan tepi penggaris dengan tisu kering sebelum digunakan untuk menghilangkan sisa grafit yang menempel.
• Penggaris Memantul (Rebound): Beberapa jenis penggaris fleksibel memiliki tegangan internal yang kuat, terutama jika baru dibeli atau memiliki inti logam yang tebal. Alat ini akan cenderung ingin kembali ke bentuk lurus saat Anda melepaskan tekanan tangan. Cara mengatasinya adalah dengan menahannya menggunakan bantuan alat penindih kertas (paperweight) di kedua ujungnya, atau meminta bantuan rekan untuk menahan ujung penggaris selagi Anda memfokuskan tangan pada penarikan garis di bagian tengah lengkungan.

Tips Merawat dan Menyimpan Penggaris Fleksibel Agar Awet

Investasi pada alat tulis berkualitas seperti penggaris fleksibel akan sia-sia jika tidak dibarengi dengan perawatan yang tepat. Agar inti logam di dalam penggaris tidak mudah patah dan lapisan luarnya tetap fleksibel, terapkan langkah-langkah perawatan berikut:

• Metode Penyimpanan yang Benar: Setelah selesai digunakan, kembalikan bentuk penggaris fleksibel menjadi lurus sempurna. Simpan penggaris dalam posisi mendatar di laci meja atau digulung secara longgar dengan diameter besar di dalam tabung gambar (drafting tube). Hindari menyimpan penggaris dalam kondisi tertekuk tajam atau terjepit di dalam tas sekolah yang padat dalam waktu lama, karena hal ini akan menyebabkan deformasi permanen pada inti logam dan membuat karet pelindung berbekas secara permanen.
• Perlindungan terhadap Suhu Ekstrem: Jangan pernah meninggalkan penggaris fleksibel di bawah paparan sinar matahari langsung, di dekat sumber panas seperti radiator, atau di dalam kabin mobil yang diparkir di luar ruangan pada siang hari. Suhu panas yang tinggi dapat merusak struktur polimer pada lapisan karet atau plastik luarnya, menyebabkannya menjadi lengket, meleleh, atau sebaliknya menjadi sangat keras, retak, dan kehilangan elastisitasnya.
• Cara Membersihkan yang Aman: Seiring waktu, debu, minyak dari tangan, dan sisa grafit pensil akan menempel pada permukaan penggaris. Bersihkan penggaris secara berkala menggunakan kain microfiber yang sedikit lembap. Jika terdapat noda membandel, gunakan sedikit sabun pencuci piring yang lembut yang dilarutkan dalam air. Sangat penting untuk menghindari penggunaan cairan pelarut kimia keras seperti aseton, alkohol berkonsentrasi tinggi, atau tiner, karena bahan kimia tersebut dapat mengikis dan merusak permukaan vinil atau karet penggaris secara permanen.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah penggaris fleksibel bisa digunakan untuk menggambar lingkaran sempurna?

Tidak, penggaris fleksibel tidak dirancang untuk menggambar lingkaran sempurna secara presisi. Meskipun Anda dapat membengkokkannya hingga kedua ujungnya bertemu membentuk lingkaran, sangat sulit untuk menjaga agar radius di setiap titik lingkaran tersebut benar-benar sama dan konsisten tanpa adanya alat bantu ukur radial. Penggaris fleksibel secara khusus dirancang untuk menggambar kurva bebas, parabola, elips, hiperbola, atau garis lengkung tidak beraturan lainnya dalam matematika dan desain grafis. Untuk menggambar lingkaran atau busur lingkaran dengan jari-jari yang presisi dan sempurna, Anda harus menggunakan jangka (compass) atau mal lingkaran (circle template).

Mengapa penggaris fleksibel mudah patah di bagian tengah?

Penyebab utama patahnya inti logam di dalam penggaris fleksibel adalah kelelahan material (metal fatigue) yang terjadi akibat penggunaan yang kurang tepat. Hal ini biasanya dipicu oleh kebiasaan membengkokkan penggaris pada satu titik yang sama secara berulang-ulang dengan sudut yang terlalu ekstrem hingga membentuk sudut mati (patahan tajam), alih-alih lengkungan yang melingkar mulus. Selain itu, memaksakan pembengkokan secara kasar atau cepat juga dapat mempercepat kerusakan struktur internal timah atau tembaga di dalamnya. Untuk mencegahnya, selalu tekuk penggaris secara bertahap, lembut, dan merata menggunakan kedua tangan, serta hindari melipat penggaris hingga membentuk sudut kurang dari 90 derajat pada radius yang sangat sempit.
