Menggambar kurva bebas atau busur lingkaran yang presisi sering kali menjadi tantangan tersendiri dalam dunia menggambar teknik, desain busana, maupun ilustrasi geometri. Alat bantu konvensional seperti jangka memiliki keterbatasan radius, sementara menggambar dengan tangan kosong (freehand) sering kali menghasilkan garis yang tidak konsisten dan bergelombang. Untuk mengatasi kendala ini, penggaris elastis hadir sebagai solusi praktis yang fleksibel namun tetap stabil untuk memandu pensil atau pena Anda dalam membentuk lengkungan yang sempurna.
Penggaris ini dirancang khusus agar dapat ditekuk mengikuti berbagai bentuk sudut dan lekukan tanpa kehilangan bentuknya saat diletakkan di atas kertas. Dengan memanfaatkan alat ini secara tepat, Anda dapat menghubungkan titik-titik koordinat yang rumit menjadi satu kesatuan garis lengkung yang mulus dan profesional. Mari pelajari cara mengoptimalkan penggunaan alat ukur fleksibel ini agar hasil kerja Anda mencapai tingkat presisi yang diharapkan.
Persiapan dan Alat yang Dibutuhkan untuk Menggambar
Sebelum mulai menarik garis lengkung, sangat penting untuk memahami karakteristik alat yang Anda gunakan serta menyiapkan seluruh perlengkapan pendukung. Penggaris elastis, atau yang sering dikenal secara internasional sebagai flexible curve ruler, memiliki struktur unik berupa inti logam lentur atau kawat timbal yang dibungkus oleh lapisan plastik tebal atau karet sintetis yang kenyal. Kombinasi material ini memungkinkan penggaris ditekuk ke berbagai arah dan mempertahankan bentuk lengkungan tersebut dengan kokoh selama proses penggambaran berlangsung.

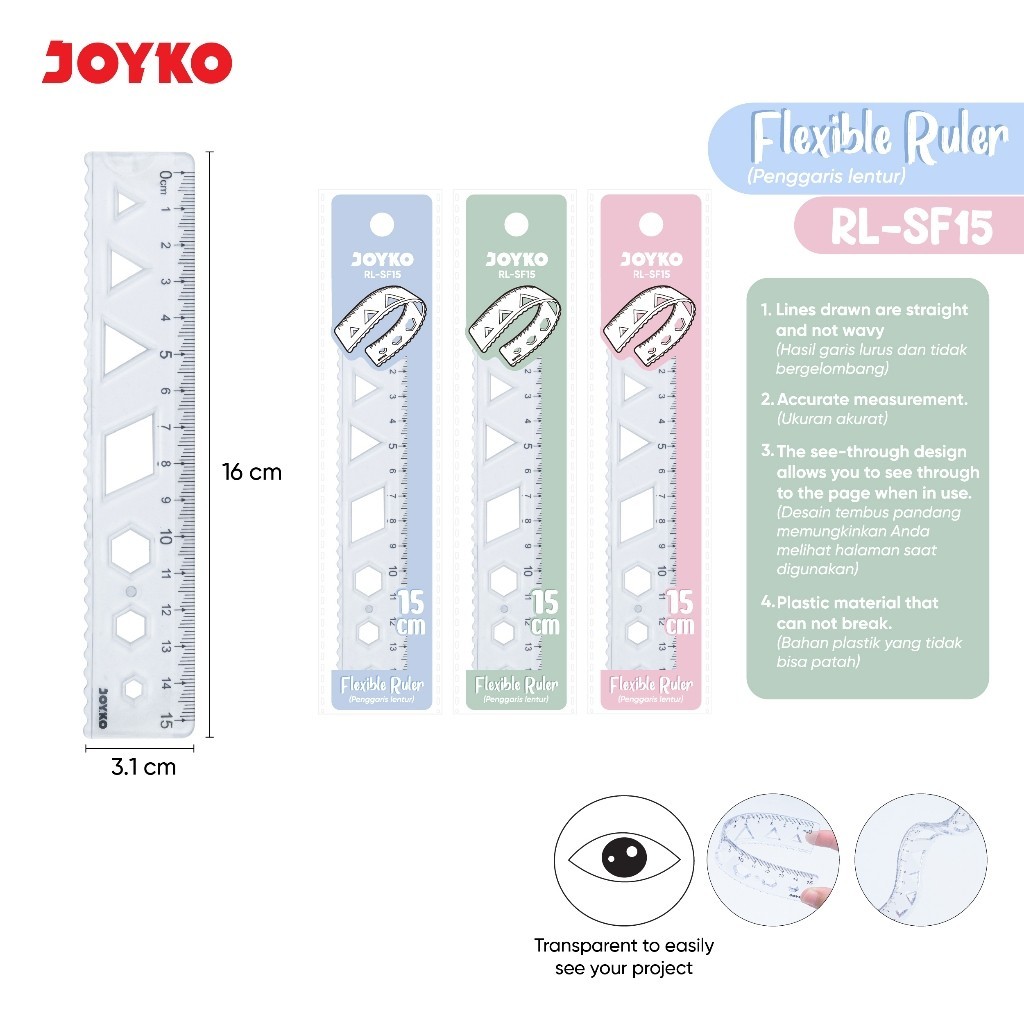

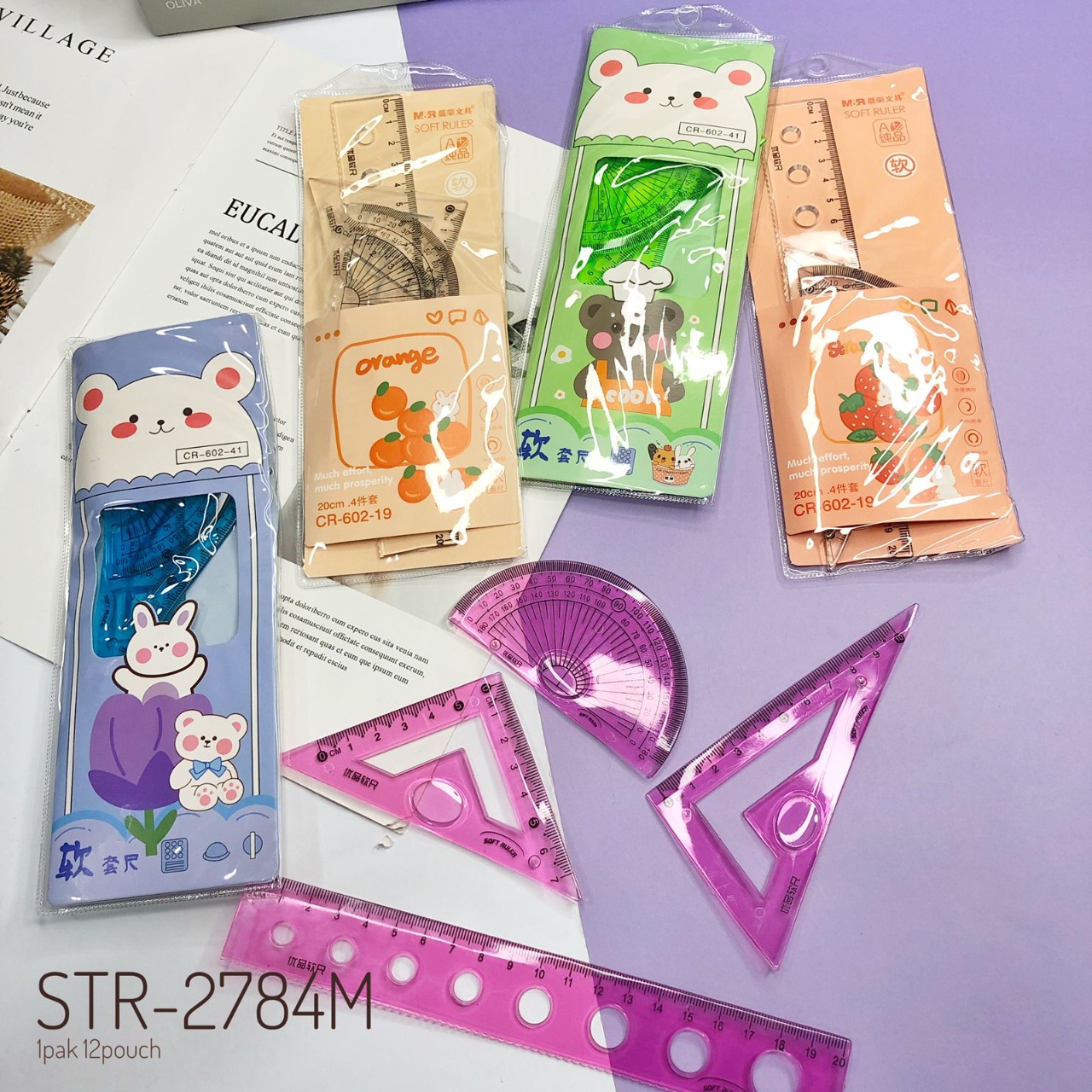

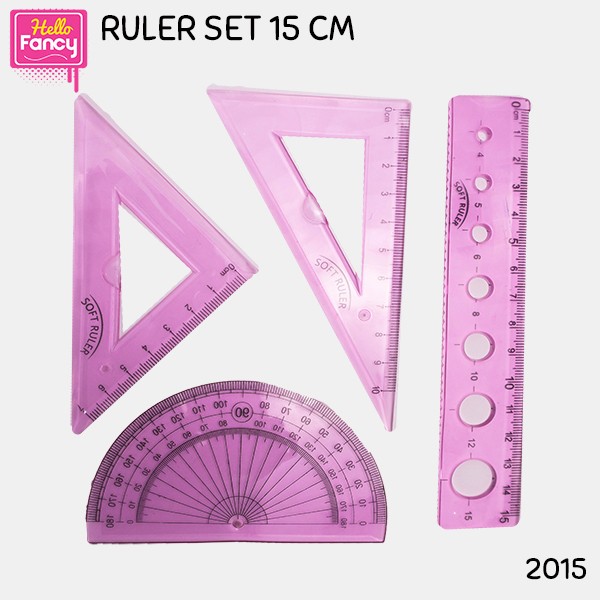

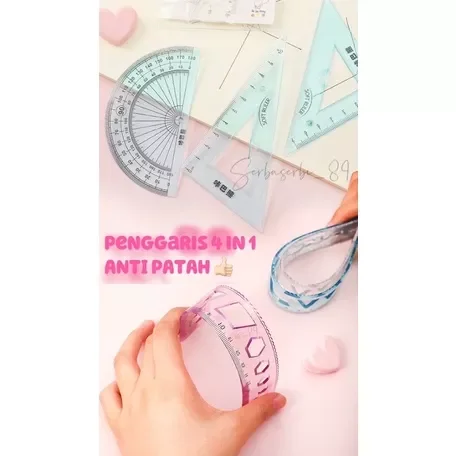

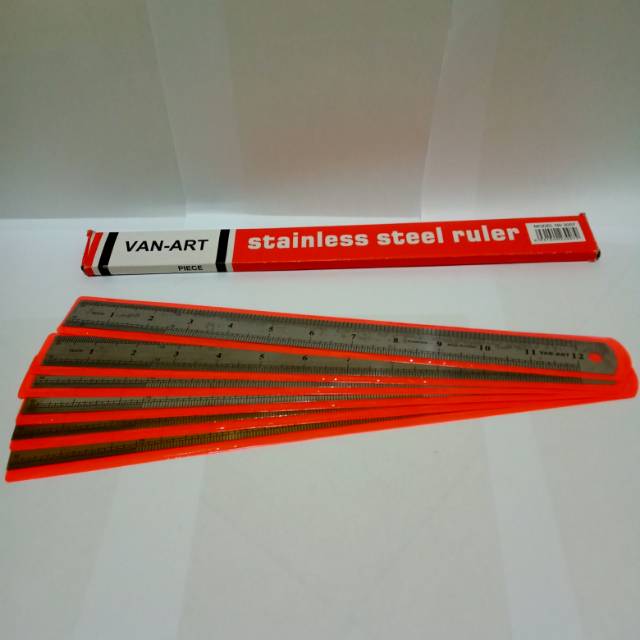

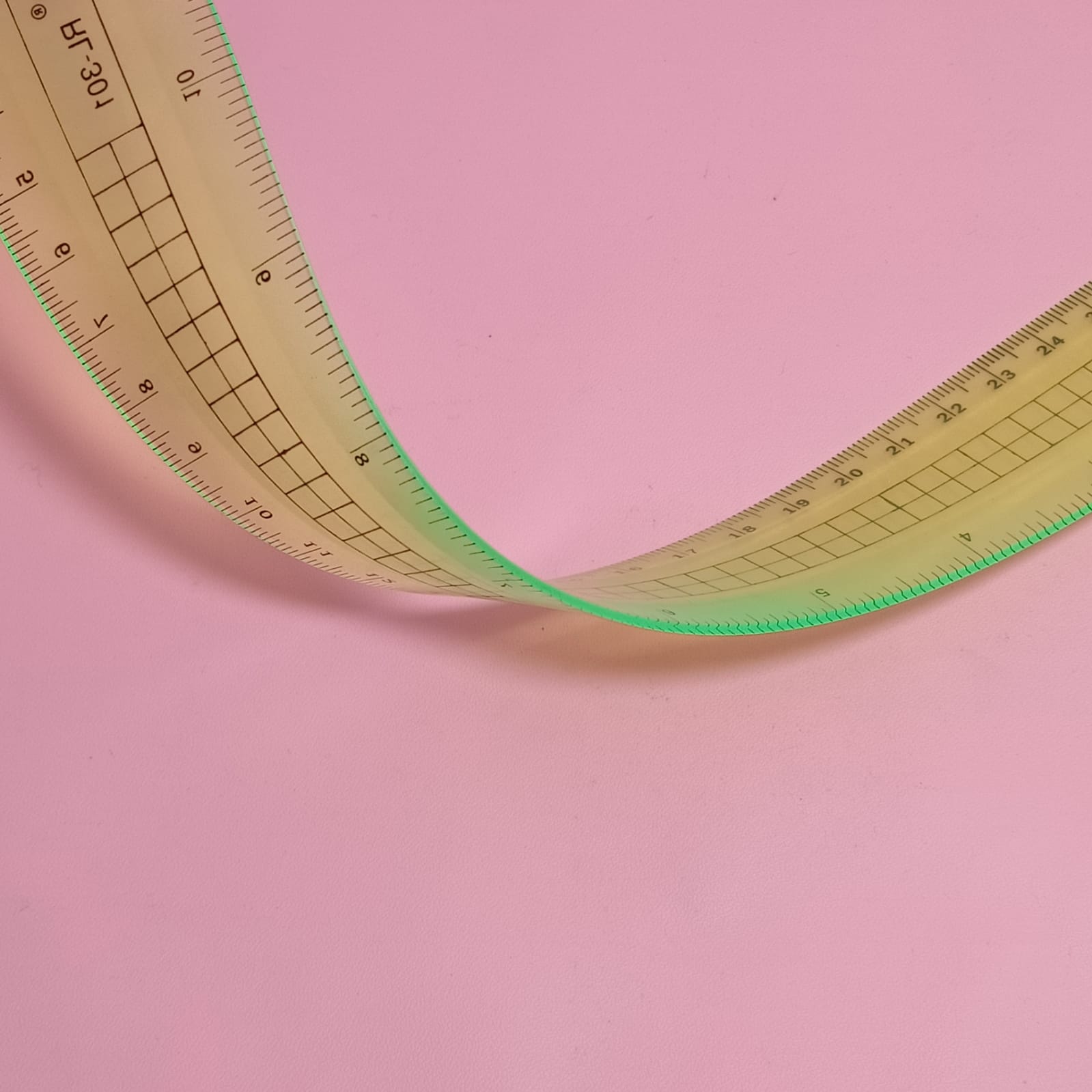

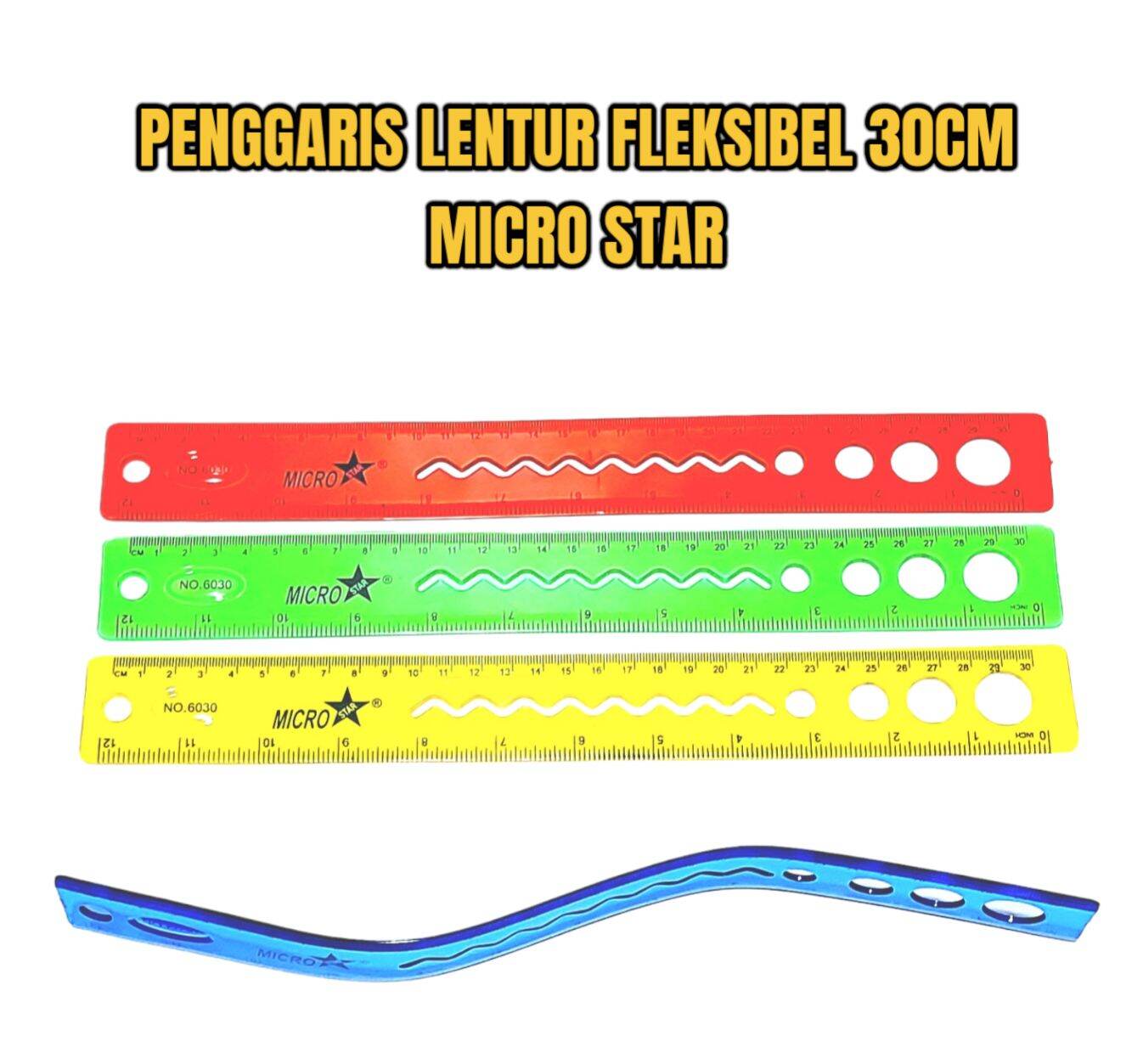

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Untuk menghasilkan gambar yang bersih dan akurat, Anda wajib menyiapkan beberapa peralatan utama berikut:
- Penggaris elastis: Pastikan panjangnya mencukupi untuk kurva yang ingin Anda buat (umumnya tersedia dalam ukuran standar seperti 30 cm, 50 cm, hingga 100 cm).
- Pensil mekanik: Gunakan pensil mekanik dengan ukuran mata pensil yang konsisten (seperti 0.3 mm atau 0.5 mm) dan tingkat kekerasan grafit yang sesuai (misalnya 2H untuk garis bantu tipis atau HB untuk garis akhir). Pensil mekanik lebih disukai daripada pensil kayu biasa karena diameternya tidak berubah saat digunakan.
- Kertas gambar: Pilih kertas dengan permukaan yang halus dan ketebalan yang cukup (minimal 80 gsm hingga 150 gsm) agar tidak mudah bergeser atau sobek saat menerima tekanan dari penggaris.
- Penghapus berkualitas: Siapkan penghapus plastik (plastic eraser) yang lembut untuk membersihkan garis bantu tanpa merusak serat kertas.
Selain alat utama, beberapa alat bantu opsional akan sangat mempermudah pekerjaan Anda di atas meja gambar. Selotip kertas (masking tape) berdaya rekat rendah sangat berguna untuk menempelkan sudut-sudut kertas gambar agar tidak bergeser selama proses pengerjaan. Anda juga bisa menggunakan pemberat kertas (paperweight) berukuran kecil untuk menahan posisi lekukan penggaris yang sangat panjang atau memiliki tegangan balik yang kuat. Terakhir, siapkan lap mikrofiber bersih untuk menyapu sisa-sisa debu penghapus atau serpihan grafit agar tidak mengotori permukaan gambar.
Karena tingkat kehalusan garis, ketahanan luntur, kecepatan pengeringan tinta, dan kemudahan penghapusan sangat bergantung pada kombinasi jenis kertas dan alat tulis yang Anda gunakan, sangat disarankan untuk melakukan uji coba singkat (trial) pada potongan kertas sisa sebelum memulai proyek utama. Langkah ini membantu Anda memverifikasi kecocokan medium dan alat tulis secara langsung.
Kondisi area kerja juga memegang peranan krusial dalam menentukan tingkat presisi hasil akhir Anda. Selalu pastikan Anda bekerja di atas permukaan meja gambar yang benar-benar rata, keras, dan bersih dari partikel debu atau sisa makanan. Adanya benda kecil atau gundukan di bawah kertas gambar dapat menyebabkan penggaris elastis tertekuk secara tidak sengaja ke arah vertikal, yang pada akhirnya akan mendistorsi jalur pensil dan merusak akurasi kurva.
Langkah Praktis Menggambar Kurva Bebas dengan Penggaris Elastis
Membuat kurva bebas yang mulus melewati beberapa titik koordinat membutuhkan koordinasi tangan dan teknik penekukan yang sabar. Berikut adalah panduan langkah demi langkah untuk memastikan garis lengkung Anda terbentuk dengan presisi tinggi tanpa ada patahan yang mengganggu estetika gambar.
Menentukan Titik Kontrol
Langkah pertama adalah menandai titik-titik kontrol (anchor points) pada kertas gambar Anda menggunakan pensil mekanik secara tipis. Titik-titik ini berfungsi sebagai panduan atau koordinat yang wajib dilalui oleh tepi luar penggaris elastis. Buatlah tanda berupa titik kecil atau tanda silang halus agar tidak mengotori hasil akhir gambar Anda nantinya. Jarak antar titik kontrol sebaiknya disesuaikan dengan kompleksitas kurva; semakin tajam lekukannya, sebaiknya jarak antar titik dibuat semakin rapat agar bentuk lengkungan lebih terkendali.
Membentuk Penggaris Elastis secara Perlahan
Pegang penggaris elastis dengan kedua tangan Anda, posisikan ibu jari dan jari telunjuk di sepanjang badan penggaris untuk memberikan tekanan yang merata. Mulailah menekuk penggaris secara perlahan dan bertahap dari satu ujung ke ujung lainnya hingga mendekati estimasi bentuk kurva yang diinginkan. Hindari menekuk penggaris secara mendadak atau memaksakan tekukan tajam hanya pada satu titik dengan menggunakan ujung jari secara kasar. Penekukan yang terlalu agresif di satu titik dapat merusak inti kawat di dalam penggaris, menyebabkannya patah secara permanen atau membuat penggaris tidak bisa kembali lurus sempurna.
Penyesuaian Posisi pada Titik Gambar
Letakkan penggaris yang telah ditekuk kasar tersebut di atas kertas gambar, lalu sejajarkan tepi penggaris dengan titik-titik kontrol yang telah Anda buat sebelumnya. Lakukan penyesuaian mikro dengan menekan bagian-bagian tertentu dari penggaris secara lembut menggunakan ujung jari Anda hingga tepi penggaris benar-benar menyentuh dan melewati setiap titik kontrol secara akurat. Amati bentuk lengkungan dari sudut pandang tegak lurus di atas kertas untuk memastikan bahwa transisi antar titik mengalir secara alami dan membentuk kurva yang mulus (smooth curve) tanpa ada bagian yang tampak kaku atau janggal.
Mengamankan Posisi Penggaris
Setelah bentuk lengkungan dirasa sudah sempurna dan sesuai dengan titik kontrol, Anda harus mengamankan posisi penggaris agar tidak bergeser saat proses penarikan garis dilakukan. Gunakan tangan non-dominan Anda untuk menekan penggaris elastis dengan kuat ke permukaan kertas, sebarkan jari-jari Anda di sepanjang lekukan untuk memberikan tekanan yang merata di beberapa titik sekaligus. Jika Anda menggambar kurva yang sangat panjang atau membutuhkan kedua tangan untuk memegang alat gambar lain, tempelkan beberapa potong selotip kertas di sisi luar penggaris yang tidak dilewati pensil, atau letakkan pemberat kertas di beberapa titik strategis.
Menarik Garis dengan Stabil
Pegang pensil mekanik Anda dengan sudut kemiringan yang konsisten (sekitar 80 hingga 90 derajat terhadap permukaan kertas) dan pastikan ujung pensil menempel rapat pada tepi atas penggaris elastis. Tariklah garis secara perlahan dengan kecepatan yang stabil dan tekanan yang konstan dari satu ujung kurva ke ujung lainnya dalam satu gerakan kontinu tanpa mengangkat pensil di tengah jalan. Menarik garis dengan satu gerakan mengalir akan meminimalkan risiko ketebalan garis yang tidak merata serta mencegah terbentuknya sambungan garis yang terlihat kasar atau tumpang tindih.
Teknik Menyesuaikan Busur dan Lengkungan Geometris
Menggambar bentuk geometris tertentu atau menyambungkan beberapa busur lingkaran membutuhkan pendekatan teknis yang sedikit berbeda dibandingkan dengan menggambar kurva bebas. Penggaris elastis dapat digunakan untuk tugas-tugas ini dengan menerapkan beberapa metode penyesuaian khusus.
Menyambung Segmen Kurva dengan Efek Tangen
Saat Anda harus menggambar kurva yang sangat panjang hingga melebihi panjang penggaris elastis Anda, proses penyambungan segmen garis menjadi hal yang tidak terhindarkan. Untuk memastikan sambungan tersebut tidak terlihat patah dan memiliki transisi yang mulus (tangen), bentuklah penggaris elastis agar tumpang tindih (overlap) sekitar 1 hingga 2 cm dengan ujung garis kurva yang sudah digambar sebelumnya. Tarik garis baru dimulai dari area tumpang tindih tersebut, lalu lanjutkan ke segmen berikutnya; teknik ini akan menyamarkan titik sambungan sehingga kurva tampak sebagai satu garis utuh yang mengalir tanpa interupsi.
Menggambar Busur Tidak Beraturan dan Elips
Untuk menggambar busur tidak beraturan atau mendekati bentuk geometris seperti elips dan parabola, Anda perlu memperbanyak jumlah titik kontrol di area yang memiliki perubahan kelengkungan paling tajam. Pada bagian elips yang melengkung landai, Anda dapat menempatkan titik kontrol dengan jarak yang agak berjauhan. Namun, begitu mendekati ujung elips yang melengkung tajam, rapatkan jarak titik kontrol tersebut agar penggaris elastis dapat dipandu dengan sangat presisi untuk mengikuti perubahan radius yang drastis tanpa melenceng dari jalur geometrisnya.
Memahami Batasan Kelengkungan Penggaris
Meskipun sangat fleksibel, penggaris elastis memiliki batasan fisik yang ditentukan oleh ketebalan material pembungkus dan diameter kawat logam di dalamnya. Jika Anda memaksakan penggaris untuk menekuk membentuk radius yang terlalu kecil (misalnya di bawah 3 cm), penggaris akan cenderung melawan balik karena tegangan material, atau bagian plastiknya akan berkerut dan membuat tepi penggaris tidak rata. Dalam skenario di mana Anda membutuhkan lengkungan yang sangat sempit, kaku, atau lingkaran sempurna berdiameter kecil, sebaiknya hentikan penggunaan penggaris elastis dan beralihlah menggunakan jangka (compass) atau mal kurva (French curve) yang memang dirancang untuk presisi radius mikro.
Kesalahan Umum Saat Menggunakan Penggaris Elastis dan Solusinya
Bagi pemula, menggunakan penggaris elastis sering kali menimbulkan beberapa kendala teknis yang dapat memengaruhi estetika dan akurasi gambar. Memahami penyebab kesalahan ini akan membantu Anda menghindarinya di masa mendatang.
Mengatasi Garis Berbayang (Ghosting)
Garis berbayang atau garis ganda biasanya terjadi ketika penggaris elastis sedikit bergeser ke samping akibat tekanan pensil yang terlalu kuat saat Anda menarik garis. Untuk mengatasi masalah ini, kurangi tekanan pensil Anda pada kertas dan biarkan grafit mengalir dengan memanfaatkan berat pensil itu sendiri. Selain itu, sebelum mulai menggambar, pastikan Anda telah menyeka tepi penggaris dengan kain kering untuk menghilangkan sisa minyak dari kulit tangan yang dapat membuat permukaan penggaris menjadi licin di atas kertas gambar.
Mencegah Kurva Patah atau Bersudut (Kinking)
Kurva patah atau bersudut tajam (kinking) terjadi karena Anda menekuk penggaris dengan memusatkan tekanan hanya pada satu titik sempit menggunakan jempol atau cubitan jari. Hal ini membuat kawat di dalam penggaris tertekuk patah dan merusak kelancaran kurva secara permanen. Solusi terbaik adalah selalu menggunakan telapak jari dan kedua tangan untuk mendistribusikan gaya tekukan secara merata di sepanjang badan penggaris, sehingga menghasilkan lengkungan busur yang melingkar sempurna tanpa sudut tajam yang cacat.
Menghindari Tinta Merembes (Smudging)
Jika Anda menggunakan pena teknis, rapido, atau drawing pen untuk mempertegas garis kurva, tinta basah dapat merembes ke bawah penggaris akibat gaya kapiler, yang kemudian akan meninggalkan noda kotor saat penggaris diangkat. Untuk mencegah hal ini, lakukan uji coba terlebih dahulu pada kertas bekas untuk mengetahui kecepatan pengeringan tinta Anda. Gunakan penggaris elastis yang dilengkapi dengan fitur inking edge—yaitu tepi penggaris yang memiliki rongga atau kemiringan di bagian bawahnya—sehingga badan penggaris tidak bersentuhan langsung dengan kertas pada titik penarikan garis, sehingga mencegah tinta merambat di bawah penggaris.
Perawatan Penggaris Elastis agar Tetap Awet dan Akurat
Investasi pada alat gambar berkualitas tinggi seperti penggaris elastis akan sia-sia jika tidak dibarengi dengan perawatan dan penyimpanan yang benar. Karena alat ini mengandalkan integritas fisik logam dan plastik pelindungnya, perawatan yang tepat sangat krusial untuk menjaga akurasinya dalam jangka panjang.
Setelah selesai digunakan, biasakan untuk selalu membersihkan permukaan penggaris elastis dari sisa-sisa debu grafit pensil, residu tinta, atau minyak yang menempel dari jari tangan Anda. Gunakan kain mikrofiber atau kain katun lembut yang telah sedikit dibasahi dengan air bersih, lalu seka seluruh bagian penggaris secara perlahan hingga bersih dan keringkan segera. Sangat dilarang menggunakan cairan pelarut kimia keras, alkohol, atau bensin untuk membersihkan penggaris, karena bahan kimia tersebut dapat mengikis, mengeraskan, atau membuat lapisan plastik luar menjadi retak-retak dan kehilangan fleksibilitasnya.
Aturan penyimpanan yang paling penting untuk penggaris elastis adalah selalu menyimpannya dalam posisi lurus sempurna dan diletakkan secara mendatar (flat). Jangan pernah menyimpan penggaris ini dalam keadaan tertekuk di dalam tas atau kotak pensil yang sempit untuk waktu yang lama, karena hal tersebut akan membuat inti logam mengalami kelelahan material (fatigue) dan kehilangan kemampuan elastisitasnya untuk kembali lurus. Hindari pula menumpuk benda-benda berat di atas penggaris elastis saat disimpan, karena tekanan konstan tersebut dapat mendistorsi kelurusan fisik penggaris dan merusak akurasi pengukuran di masa mendatang.
Pertanyaan yang Sering Diajukan (FAQ)
Apa perbedaan antara penggaris elastis dan mal kurva (French curve)?
Meskipun kedua alat ini sama-sama digunakan untuk membantu menggambar garis lengkung, keduanya memiliki prinsip kerja dan kegunaan yang sangat berbeda di atas meja gambar. Penggaris elastis (flexible curve) merupakan alat yang sangat dinamis karena bentuknya dapat ditekuk secara bebas dan disesuaikan langsung di tempat untuk melewati titik-titik kontrol acak yang ditentukan oleh pengguna. Hal ini menjadikannya pilihan utama untuk menggambar kurva bebas, memplot data grafik yang tidak beraturan, atau membuat pola busana kustom yang memerlukan penyesuaian bentuk secara langsung di lapangan.
Sebaliknya, mal kurva (French curve) adalah sebuah cetakan atau template kaku yang biasanya terbuat dari plastik akrilik keras dengan berbagai bentuk lengkungan standar yang sudah tetap secara matematis, seperti bentuk spiral Euler atau elips. Mal kurva tidak dapat ditekuk atau diubah bentuknya; pengguna harus memutar dan menggeser template tersebut di atas kertas untuk menemukan segmen lengkungan bawaan yang paling cocok dengan garis yang ingin digambar. Alat ini sangat ideal untuk menggambar lengkungan geometris standar yang membutuhkan presisi matematis tinggi atau untuk merapikan sambungan garis pada gambar teknik mesin dan arsitektur.
Sebagai kesimpulan praktis, gunakan penggaris elastis apabila Anda memerlukan fleksibilitas tinggi untuk membuat bentuk kurva kustom yang unik dan harus melewati serangkaian titik koordinat spesifik. Sementara itu, pilihlah mal kurva jika Anda ingin menggambar bentuk-bentuk geometris standar yang presisi dengan kelengkungan yang sudah terdefinisi dengan jelas tanpa risiko perubahan bentuk penggaris selama proses penarikan garis.
