Menggambar lingkaran yang sempurna dan busur yang presisi sering kali menjadi tantangan, baik dalam menyelesaikan tugas geometri sekolah, membuat ilustrasi seni, maupun menyusun gambar teknik yang rumit. Kunci utama untuk menghasilkan garis lengkung yang akurat terletak pada pemahaman teknik dasar penggunaan jangka gambar, kestabilan media penopang, serta pemeliharaan komponen alat itu sendiri. Dengan menguasai koordinasi motorik yang tepat dan melakukan persiapan yang benar, Anda dapat menghindari masalah klasik seperti garis yang tidak bertemu, kertas yang robek, atau diameter lingkaran yang bergeser di tengah jalan.
Keberhasilan menggambar dengan jangka tidak hanya ditentukan oleh ketajaman ujung pensil, melainkan oleh bagaimana Anda mengelola titik tumpu dan mendistribusikan tekanan saat memutar alat. Banyak pengguna pemula melakukan kesalahan dengan memegang kaki jangka saat menggambar, yang secara tidak sengaja mengubah ukuran jari-jari yang telah diatur. Melalui panduan praktis ini, Anda akan mempelajari langkah demi langkah mengoperasikan jangka dengan tingkat presisi tinggi serta cara merawat alat agar tetap akurat dalam jangka panjang.
Mengenal Bagian Jangka dan Persiapan Media Gambar
Sebelum mulai menggoreskan garis pada kertas, sangat penting untuk memahami anatomi jangka yang Anda gunakan. Setiap komponen memiliki fungsi spesifik yang mendukung kestabilan dan akurasi hasil gambar. Jangka gambar standar umumnya terdiri dari beberapa bagian utama yang saling bekerja sama:

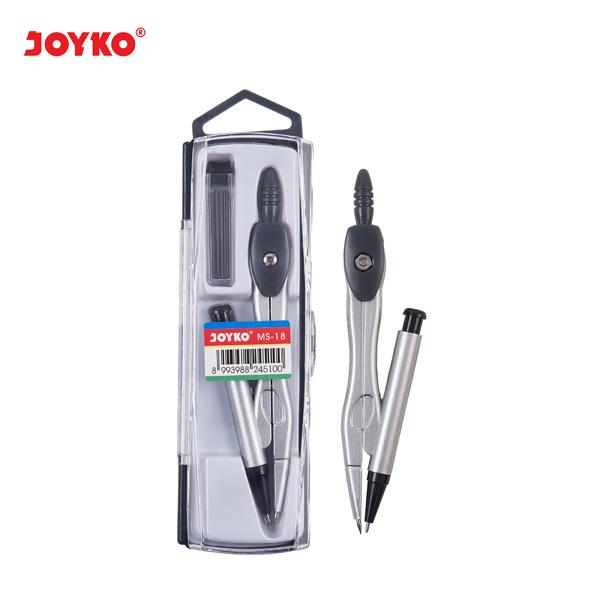

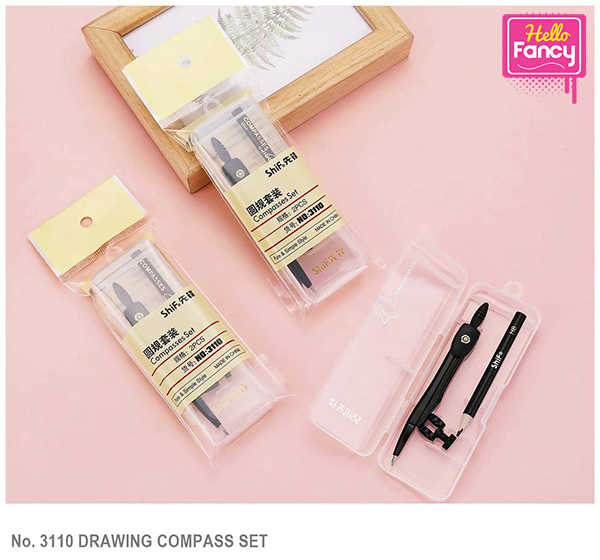

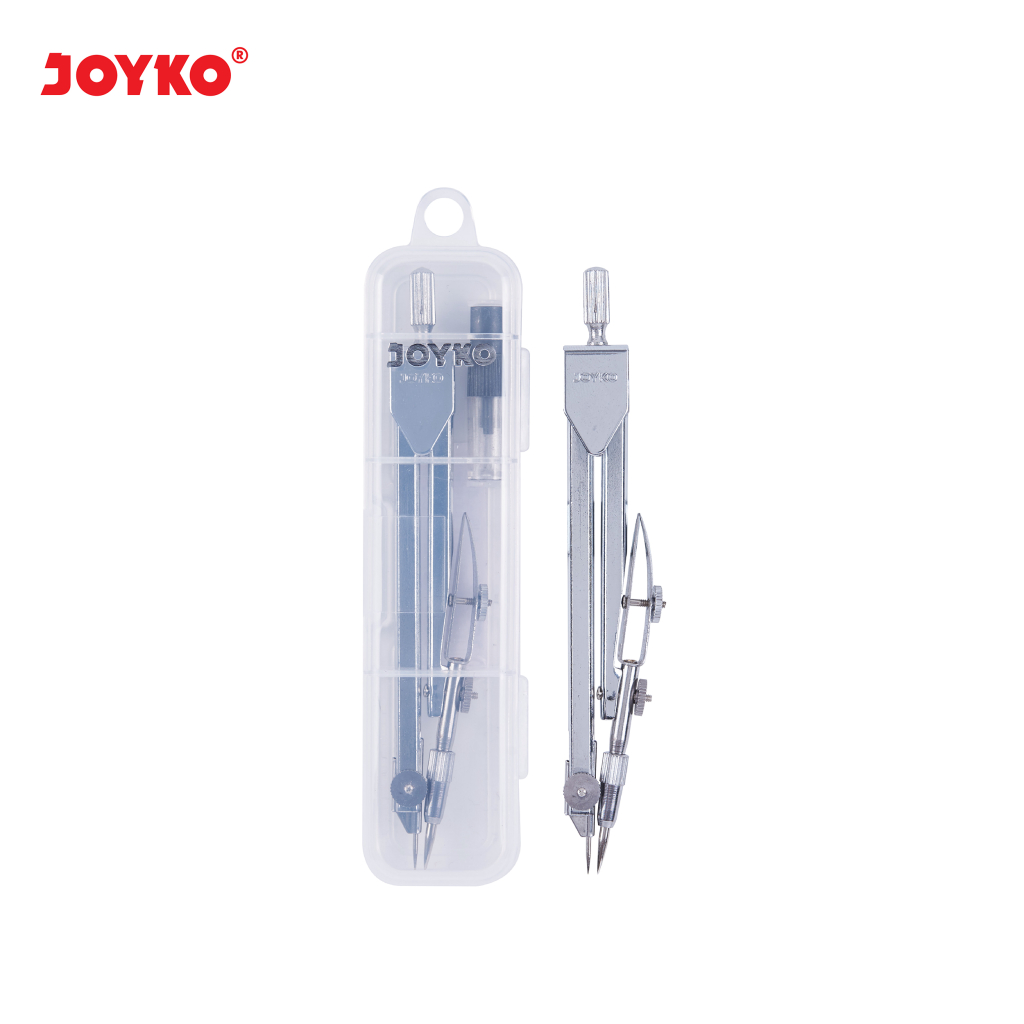

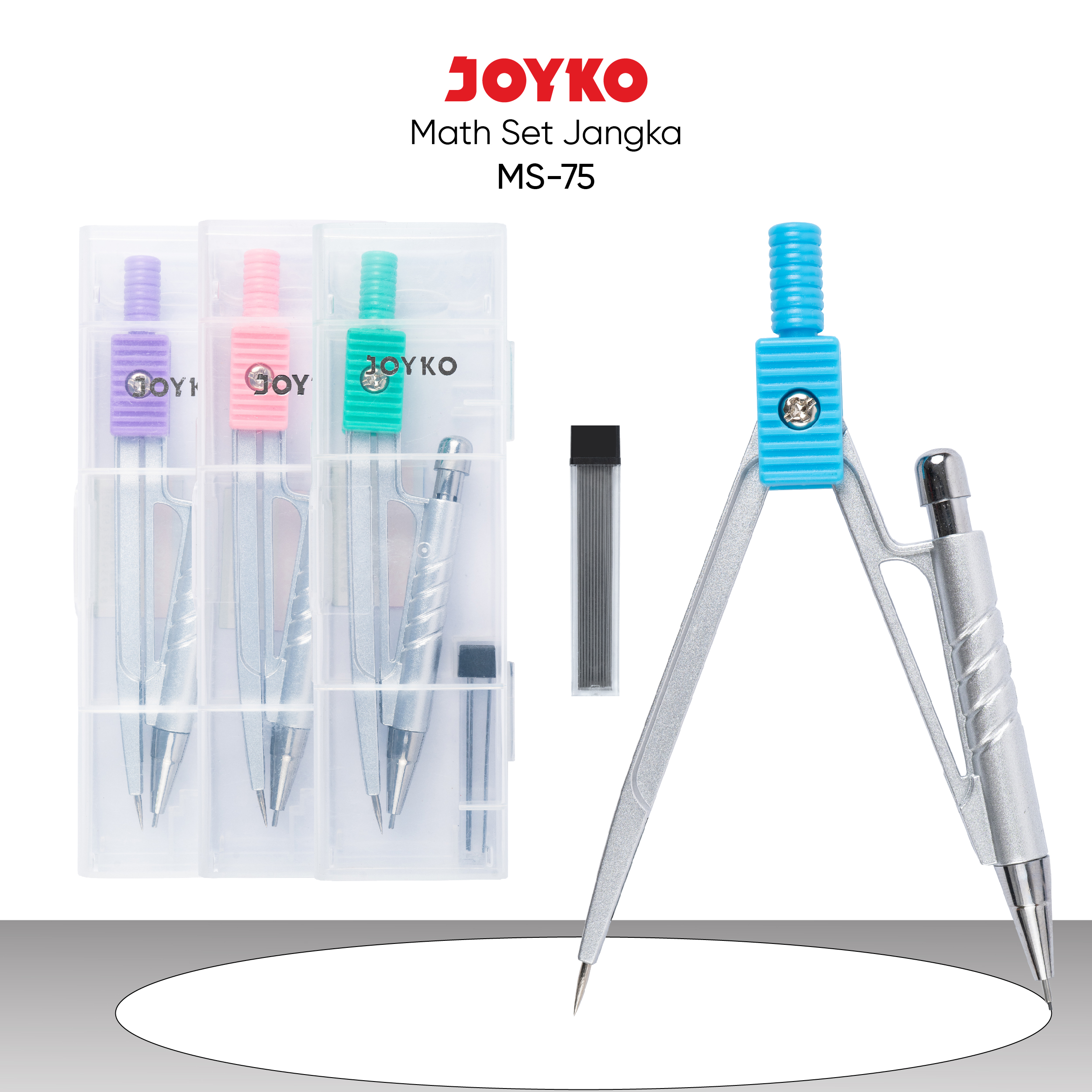

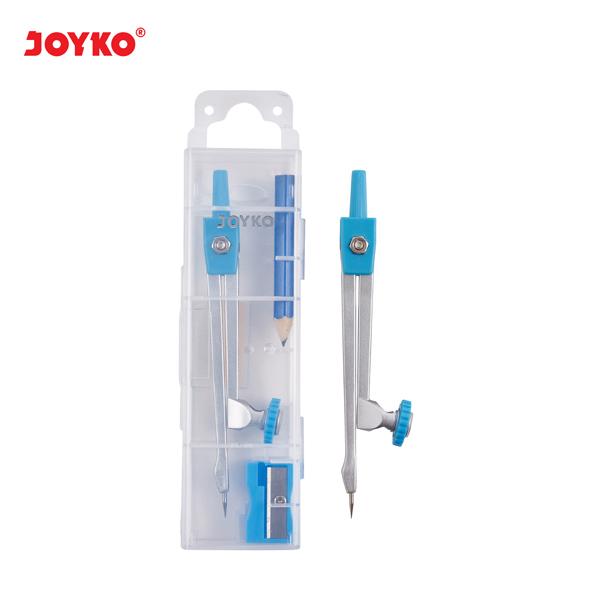

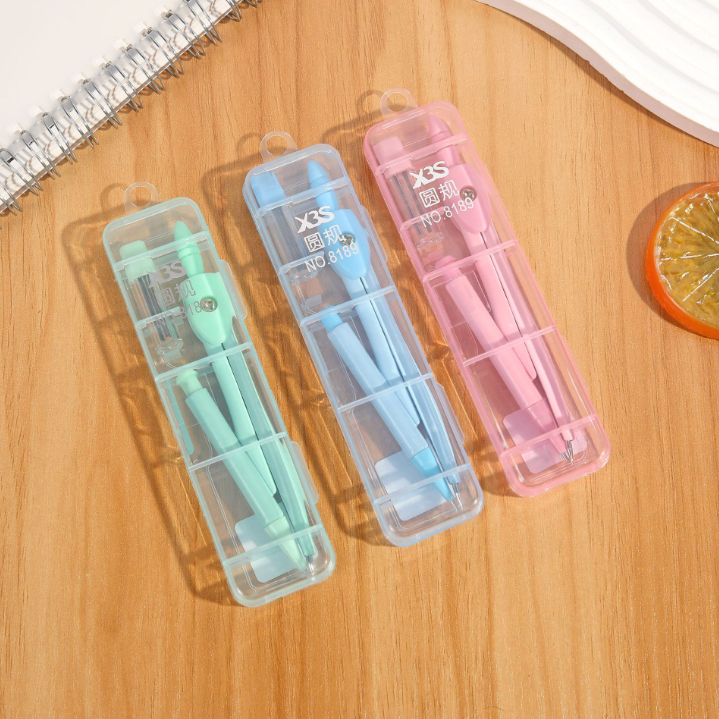

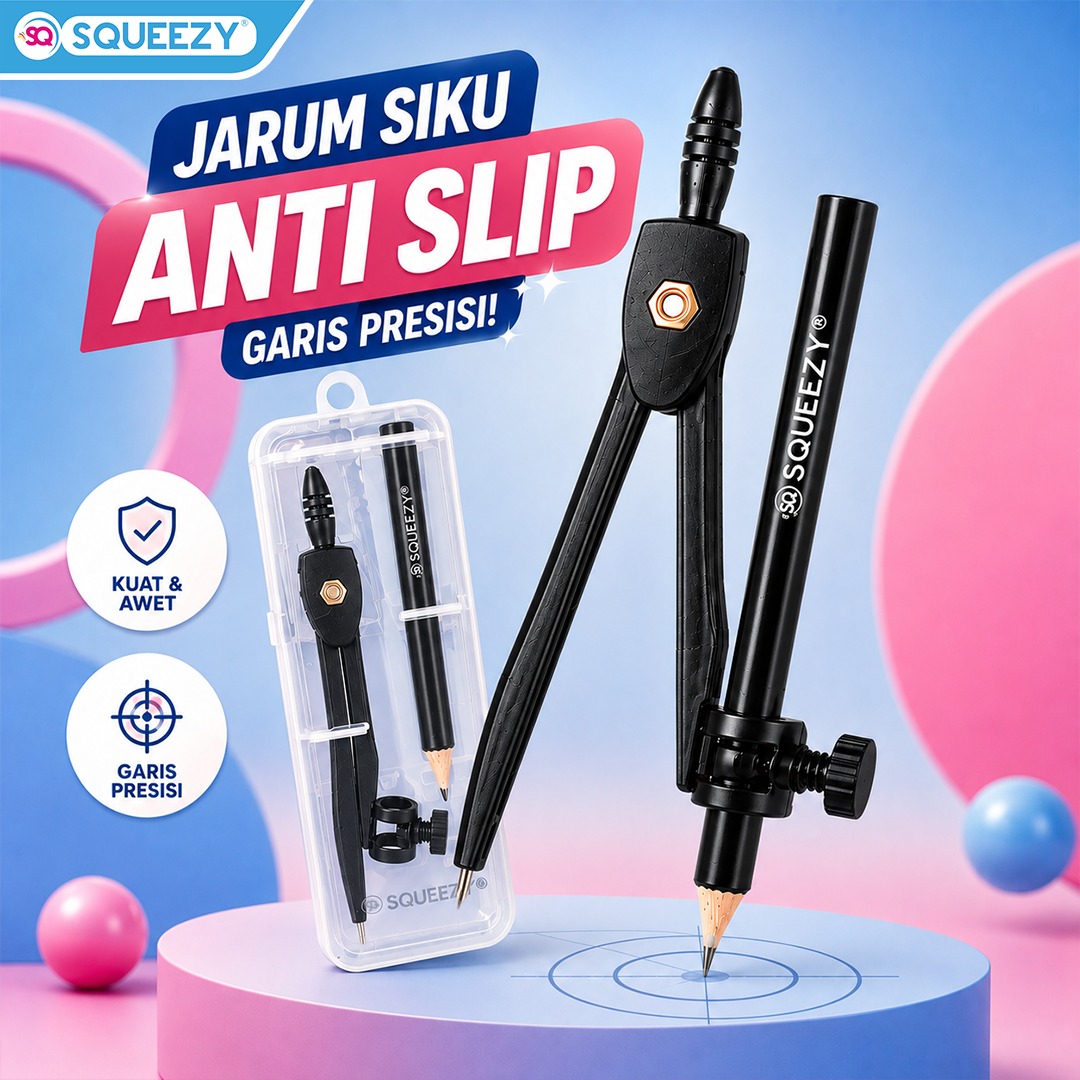

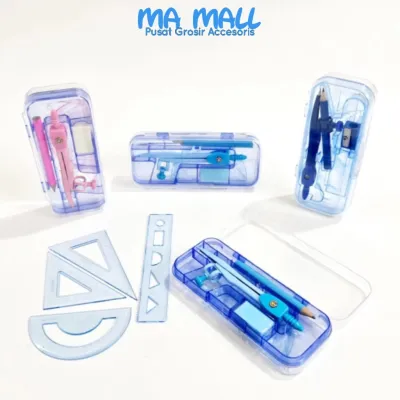

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
- Pegangan Atas (Knob): Bagian silinder kecil di ujung paling atas jangka yang berfungsi sebagai tempat memegang dan memutar alat menggunakan ujung jari.
- Engsel atau Baut Pengatur (Hinge/Adjustment Screw): Poros penghubung kedua kaki jangka yang menentukan tingkat kelenturan atau kekencangan bukaan. Pada jangka presisi tinggi (seperti jangka pegas), bagian ini dilengkapi dengan roda gigi mikro di tengahnya untuk mengunci jarak secara mekanis.
- Jarum Penusuk (Anchor/Needle Point): Kaki tajam yang berfungsi sebagai jangkar atau titik pusat lingkaran pada kertas.
- Kaki Pensil atau Dudukan Isi Ulang (Lead Holder): Kaki jangka yang berfungsi menampung isi pensil grafit atau memegang pensil kayu eksternal.
Memilih kertas yang tepat merupakan langkah krusial yang sering diabaikan. Kertas yang terlalu tipis, seperti kertas koran atau kertas HVS di bawah 70 gsm, sangat rentan robek ketika ditusuk oleh jarum jangka. Sebaliknya, kertas yang terlalu licin seperti art paper mengkilap dapat membuat jarum mudah tergelincir. Untuk hasil terbaik, gunakan kertas gambar atau kertas karton dengan gramatur minimal 100 gsm hingga 150 gsm yang memiliki sedikit tekstur agar jarum dapat menancap dengan stabil tanpa merusak serat kertas secara berlebihan.
Agar kertas tidak bergeser saat Anda memutar jangka, amankan posisi kertas pada meja gambar atau papan alas. Anda dapat menempelkan selotip kertas (drafting tape atau masking tape) di keempat sudut kertas. Selotip jenis ini sangat direkomendasikan karena memiliki daya rekat yang cukup untuk menahan kertas, namun sangat mudah dilepas tanpa merobek permukaan kertas setelah proses menggambar selesai.
Langkah persiapan terakhir adalah memilih dan meraut isi pensil jangka. Untuk kebutuhan gambar teknis dan sekolah, pilihlah isi pensil dengan tingkat kekerasan sedang seperti HB atau 2B. Ujung pensil yang terlalu keras (seperti seri H) dapat menggores dan merusak kertas, sedangkan ujung yang terlalu lunak (seperti 4B ke atas) akan cepat tumpul dan meninggalkan noda hitam yang kotor akibat debu grafit. Sebelum digunakan, rautlah ujung isi pensil membentuk sudut miring sepihak (chisel point) menggunakan kikir halus atau amplas kertas. Bentuk miring ini memungkinkan ujung pensil tetap tipis dan menghasilkan ketebalan garis yang konsisten bahkan setelah beberapa kali putaran.
Langkah Demi Langkah Menggambar Lingkaran yang Presisi
Setelah seluruh peralatan dan media gambar siap, Anda dapat memulai proses penggambaran dengan mengikuti urutan langkah sistematis berikut ini untuk memastikan hasil akhir yang simetris dan rapi.
Menentukan dan Menandai Titik Pusat
Tentukan posisi titik pusat lingkaran pada kertas Anda secara cermat. Gunakan pensil kayu yang tajam untuk membuat tanda silang kecil (+) yang tipis atau titik penanda yang jelas. Hindari menekan pensil terlalu kuat saat membuat tanda ini agar tidak meninggalkan bekas lekukan permanen pada kertas jika nantinya garis bantu tersebut perlu dihapus. Titik potong dari tanda silang ini akan menjadi panduan visual utama saat Anda menancapkan jarum jangka.
Mengukur dan Mengunci Jari-jari Jangka
Untuk mengatur ukuran diameter atau jari-jari lingkaran yang diinginkan, gunakan bantuan penggaris datar yang diletakkan di atas permukaan rata. Tempatkan ujung jarum jangka tepat pada garis angka nol (0) di penggaris. Secara perlahan, renggangkan kaki jangka hingga ujung pensil berada tepat di atas angka ukuran jari-jari yang Anda targetkan. Jika Anda menggunakan jangka dengan roda pengatur tengah, putar roda tersebut secara perlahan hingga posisinya pas, lalu pastikan baut pengunci telah kencang agar jarak kedua kaki tidak bergeser saat terkena tekanan tangan.
Menancapkan Jarum Jangka dengan Benar
Posisikan jangka tegak lurus (90 derajat) terhadap permukaan kertas. Arahkan ujung jarum jangka tepat pada titik pusat yang telah ditandai sebelumnya. Tekan jangka ke bawah dengan kekuatan yang cukup agar jarum menembus lapisan atas kertas dan tertanam dengan kokoh, namun jangan menekan terlalu dalam hingga menembus meja gambar di bawahnya. Jarum harus terasa stabil dan tidak bergoyang saat Anda melepaskan pegangan tangan sejenak.
Teknik Memegang dan Memutar Jangka
Kesalahan paling umum yang sering dilakukan adalah memegang kedua kaki jangka saat melakukan putaran. Hal ini akan memberikan tekanan samping yang dapat mengubah jarak jari-jari secara tidak sengaja. Teknik yang benar adalah memegang bagian pegangan atas (knob) menggunakan ibu jari dan jari telunjuk Anda. Jaga agar jari-jari Anda tetap rileks dan posisikan pergelangan tangan dalam kondisi bebas bergerak untuk melakukan putaran melingkar.
Mengeksekusi Putaran dalam Satu Gerakan
Miringkan badan jangka sedikit ke arah putaran (sekitar 5 hingga 10 derajat) seperti gerakan menyapu. Sudut kemiringan ini sangat penting karena membantu ujung pensil meluncur mulus di atas kertas tanpa tersendat atau melompat. Putar pegangan atas jangka secara perlahan dan konsisten dalam satu gerakan memutar searah jarum jam atau berlawanan arah jarum jam. Pastikan Anda menyelesaikan satu putaran penuh tanpa berhenti di tengah jalan untuk menghindari penumpukan ketebalan garis pada titik tertentu.
Teknik Khusus untuk Busur dan Lingkaran Konsentris
Saat membuat gambar geometris yang lebih kompleks, seperti diagram matematika, pola mandala, atau komponen mesin, Anda memerlukan teknik tambahan untuk menjaga presisi ketika membuat busur derajat tertentu atau beberapa lingkaran yang berpusat di satu titik.
Menggambar Busur dengan Sudut Spesifik
Busur adalah bagian dari keliling lingkaran yang dibatasi oleh sudut tertentu. Untuk menggambarnya secara akurat, gunakan busur derajat (protractor) terlebih dahulu untuk menandai titik awal dan titik akhir sudut dari pusat lingkaran. Setelah menandai kedua titik tersebut pada kertas, tempatkan jarum jangka pada pusat lingkaran dan posisikan ujung pensil pada titik awal busur. Putar jangka dengan lembut dan hentikan gerakan tepat saat ujung pensil menyentuh titik akhir yang telah ditandai. Lakukan uji coba tekanan terlebih dahulu pada kertas buram untuk memastikan goresan awal dan akhir busur memiliki ketebalan yang seragam.
Menggambar Lingkaran Konsentris Tanpa Merusak Kertas
Lingkaran konsentris adalah rangkaian beberapa lingkaran dengan ukuran berbeda yang berbagi satu titik pusat yang sama. Masalah utama yang sering dihadapi adalah lubang pusat pada kertas akan membesar dan longgar akibat jarum jangka ditancapkan berulang kali untuk setiap ukuran lingkaran baru. Ketika lubang pusat membesar, jarum akan goyang dan lingkaran berikutnya tidak akan lagi presisi.
Untuk mengatasi masalah ini, Anda dapat menerapkan beberapa solusi praktis berikut:
- Gunakan Pelindung Titik Pusat (Center Pad): Tempelkan sepotong kecil selotip kertas tebal atau potongan karton tipis berukuran 1×1 cm tepat di atas titik pusat sebelum Anda menancapkan jarum untuk pertama kali. Jarum jangka akan menembus selotip tersebut dan tetap diam di tempatnya tanpa merusak kertas gambar utama di bawahnya.
- Gunakan Jangka Roda Tengah (Spring Bow Compass): Alat jenis ini memiliki mekanisme penyetelan ulir sekrup di bagian tengah yang sangat kokoh. Jangka ini meminimalkan kebutuhan untuk menekan jarum terlalu kuat ke dalam kertas karena kestabilan jarak kaki dijaga oleh ulir baja, bukan oleh tekanan manual tangan Anda.
- Periksa Kekencangan Engsel: Sebelum memulai pembuatan lingkaran konsentris, pastikan engsel atas jangka tidak longgar. Jika engsel terasa goyang, kencangkan bautnya menggunakan obeng kecil agar kaki jangka tidak melebar akibat gaya sentrifugal saat diputar.
Solusi Masalah Umum dan Tips Perawatan Jangka
Seiring waktu dan frekuensi pemakaian, kinerja jangka gambar dapat menurun akibat keausan mekanis atau penumpukan kotoran grafit. Berikut adalah diagnosis masalah yang sering terjadi beserta solusi perbaikan dan tips perawatan rutinnya.
Lingkaran Tidak Menutup Sempurna
Jika ujung akhir garis lingkaran tidak bertemu dengan titik awal, hal ini biasanya disebabkan oleh tiga faktor utama: engsel jangka yang terlalu longgar, kertas gambar yang bergeser, atau jarum pusat yang tergelincir. Periksalah baut engsel jangka Anda; jika kaki jangka dapat digerakkan dengan sangat mudah tanpa hambatan, kencangkan bautnya sedikit demi sedikit hingga kaki jangka terasa kesat namun tetap lancar saat disesuaikan. Selain itu, pastikan Anda tidak memberikan tekanan samping pada kaki jangka saat memutar.
Jarum Jangka Sering Bergeser
Jarum yang tumpul atau ujung jarum yang kotor oleh sisa serat kertas dapat mengurangi daya cengkeram alat pada media gambar. Periksa ujung jarum jangka Anda secara berkala. Jika ujungnya terasa tumpul saat disentuh dengan ujung jari secara hati-hati, Anda dapat mengasahnya dengan sangat lembut menggunakan batu asah halus atau amplas nomor 1000. Gosokkan ujung jarum dengan gerakan memutar yang konstan untuk mengembalikan keruncingannya tanpa mengurangi panjang jarum secara drastis.
Isi Pensil Sering Patah saat Digunakan
Masalah isi pensil yang mudah patah atau terkelupas biasanya dipicu oleh panjang isi pensil yang keluar dari dudukan terlalu berlebihan. Pastikan panjang isi pensil yang menonjol dari ujung dudukan tidak lebih dari 5 hingga 8 milimeter. Jika isi pensil dipasang terlalu panjang, gaya tekan saat memutar jangka akan menciptakan momen bengkok yang tinggi sehingga grafit mudah patah. Selain itu, pastikan ujung jarum dan ujung pensil berada pada ketinggian yang sejajar saat kedua kaki jangka dirapatkan.
Panduan Perawatan Rutin Jangka
Agar jangka gambar Anda tetap presisi dan memiliki masa pakai yang lama, lakukan langkah-langkah perawatan sederhana berikut setelah setiap sesi menggambar:
- Bersihkan Debu Grafit: Gunakan kain mikrofiber kering atau sikat halus untuk membersihkan sisa-sisa bubuk pensil yang menempel pada dudukan pensil dan area engsel. Penumpukan debu grafit dapat menyumbat ulir baut pengatur dan mengotori kertas pada penggunaan berikutnya.
- Longgarkan Engsel Sebelum Disimpan: Jika jangka tidak akan digunakan dalam jangka waktu yang lama, longgarkan sedikit baut pengatur atau roda tengahnya. Menyimpan jangka dalam kondisi kaki merapat kencang secara terus-menerus dapat membuat pegas atau ulir sekrup menjadi tegang dan cepat aus.
- Gunakan Kotak Penyimpanan Khusus: Selalu simpan jangka di dalam kotak pelindung aslinya (hard case). Hindari mencampur jangka secara bebas di dalam tempat pensil bersama penggaris besi, gunting, atau benda berat lainnya karena benturan fisik dapat membengkokkan kaki jangka atau menumpulkan jarum presisinya.
Pertanyaan yang Sering Diajukan (FAQ)
Mengapa hasil gambar lingkaran saya tidak pernah bertemu di titik awal?
Masalah ini paling sering disebabkan oleh kelonggaran mekanis pada engsel jangka atau pergeseran posisi kertas. Ketika Anda memutar jangka, engsel yang longgar akan melebar akibat tekanan tangan, sehingga radius lingkaran berubah di tengah jalan. Untuk mengatasinya, kencangkan baut engsel menggunakan obeng kecil hingga kaki jangka terasa kokoh saat digerakkan. Pastikan juga kertas Anda telah ditempelkan dengan selotip secara kuat pada meja gambar, dan hindari memegang kaki jangka saat melakukan putaran.
Bagaimana cara mengganti isi ulang pensil pada jangka?
Untuk mengganti isi ulang pensil, pertama-tama longgarkan sekrup penjepit pada kaki dudukan pensil secara perlahan. Keluarkan sisa patahan atau isi pensil yang sudah pendek. Masukkan isi pensil grafit baru berdiameter sesuai (umumnya 2,0 mm untuk jangka standar) ke dalam lubang dudukan. Atur panjangnya agar menonjol sekitar 5 hingga 8 mm dari ujung dudukan, lalu sejajarkan ujung runcing pensil dengan ujung jarum jangka saat dirapatkan. Terakhir, kencangkan kembali sekrup penjepit dengan kekuatan sedang menggunakan jari tangan agar tidak merusak ulir plastik atau logam pada dudukan jangka.
