Menentukan spesifikasi alat gambar yang presisi sangat penting dalam dunia arsitektur dan teknik, terutama saat memilih mistar 60 cm tebal yang ideal untuk menggambar teknis. Secara umum, ketebalan mistar gambar teknis yang ideal berkisar antara 2 mm hingga 3 mm untuk material akrilik, sedangkan untuk material logam biasanya berada di kisaran 1 mm hingga 1.5 mm. Ketebalan ini memberikan keseimbangan terbaik antara kekuatan struktural agar mistar tidak mudah melengkung sepanjang bentangan 60 cm, sekaligus meminimalkan kesalahan visual saat menarik garis.
Namun, ketebalan fisik tidak berdiri sendiri dalam menentukan performa mistar. Untuk menghasilkan gambar yang bersih dan akurat, ketebalan tersebut harus didukung oleh fitur desain tepi yang tepat, seperti tepian miring dan alur tinta. Memahami interaksi antara ketebalan, material, dan desain tepi akan membantu Anda memilih alat yang paling mendukung produktivitas dan akurasi kerja.
Mengapa Ketebalan dan Desain Tepi Penting dalam Gambar Teknis?
Dalam gambar teknis, setiap milimeter sangat berharga untuk menjaga akurasi skala. Ketebalan fisik mistar secara langsung memengaruhi bagaimana tinta mengalir dari ujung pena ke permukaan kertas. Saat Anda menggunakan pena gambar teknis seperti rapido atau drawing pen, salah satu risiko terbesar adalah fenomena kapilaritas, yaitu merembesnya tinta ke bawah badan mistar yang dapat merusak kebersihan kertas gambar.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Untuk mencegah rembesan tinta tersebut, ketebalan mistar harus bekerja sama dengan alur tinta (ink groove). Alur tinta merupakan celah atau undakan kecil di bagian bawah tepi mistar yang mengangkat permukaan plastik atau logam sedikit di atas kertas. Desain ini memutus jalur kapiler sehingga tinta basah yang baru digoreskan tidak akan menyentuh bagian bawah mistar saat alat tersebut digeser.
Selain masalah tinta, ketebalan mistar yang tidak tepat dapat memicu kesalahan paralaks (parallax error). Paralaks terjadi akibat adanya jarak vertikal antara garis skala ukur pada mistar dengan permukaan kertas di bawahnya. Jika mistar terlalu tebal dan memiliki potongan tepi yang lurus vertikal, sudut pandang mata yang tidak tegak lurus akan membuat pembacaan skala bergeser dari posisi yang sebenarnya.
Oleh karena itu, dalam standar gambar arsitektur dan teknik, ketebalan mistar selalu dirancang berpasangan dengan profil tepi yang miring (beveled edge). Profil miring ini memangkas ketebalan pada ujung pengukuran hingga mendekati nol milimeter, sehingga mata desainer tetap mendapatkan tingkat presisi visual yang tinggi tanpa mengorbankan kekuatan struktural mistar secara keseluruhan.
Memahami Spesifikasi Ketebalan dan Material Mistar 60 cm
Saat memilih mistar berukuran 60 cm, Anda akan dihadapkan pada pilihan ketebalan dan material yang bervariasi. Karakteristik fisik ini menentukan stabilitas alat di atas meja gambar serta kecocokannya dengan jenis pena atau pensil yang Anda gunakan.
Mistar Tipis vs Tebal: Dampak pada Stabilitas dan Presisi
Mistar dengan profil tipis (sekitar 1 mm hingga 1.5 mm) umumnya memiliki bobot yang ringan dan sangat fleksibel. Karakteristik ini meminimalkan risiko kesalahan paralaks karena skala pengukuran terletak sangat dekat dengan permukaan kertas, menjadikannya sangat cocok saat dipadukan dengan pensil mekanik berdiameter kecil (seperti 0.3 mm atau 0.5 mm). Namun, kekurangannya adalah mistar tipis sepanjang 60 cm cenderung lebih mudah melengkung atau bergeser secara tidak sengaja apabila tidak ditekan dengan kuat di bagian tengahnya.
Sebaliknya, mistar 60 cm tebal dengan ukuran 2 mm hingga 3 mm menawarkan stabilitas struktural yang jauh lebih tinggi dan tidak mudah bergeser saat ditekan. Bobotnya yang lebih mantap sangat ideal untuk menarik garis panjang menggunakan rapido yang membutuhkan konsistensi gerakan tangan. Agar tidak memicu kesalahan paralaks yang mengganggu, mistar tebal ini wajib dilengkapi dengan tepian miring (beveled edge) agar Anda tetap dapat melihat titik koordinat gambar dengan akurat.
Material Transparan vs Logam: Kapan Harus Memilihnya?

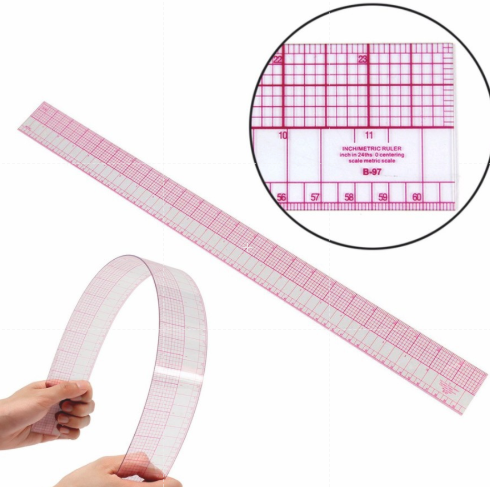

Mistar akrilik transparan merupakan standar utama dalam pekerjaan tata letak (layout) dan penyelarasan (alignment). Kejernihan material akrilik memungkinkan Anda melihat garis-garis dasar, grid, atau elemen gambar lain yang berada langsung di bawah mistar, sehingga memudahkan proses penyejajaran garis baru. Akrilik berkualitas tinggi dengan ketebalan 2 mm hingga 3 mm memberikan kekakuan yang pas untuk bentangan 60 cm tanpa mengorbankan visibilitas kerja.

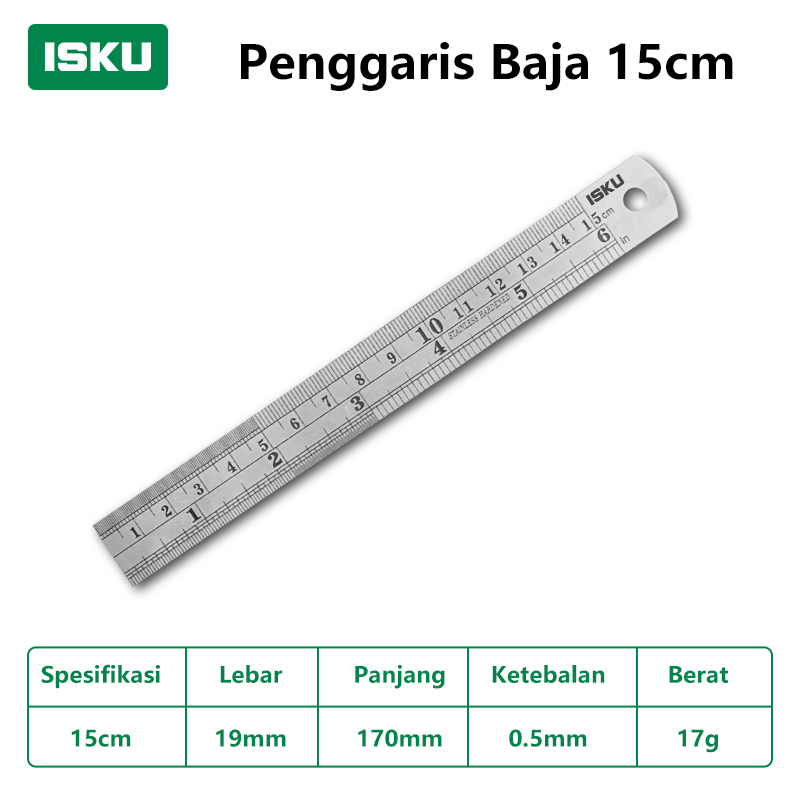

Sementara itu, mistar yang terbuat dari aluminium atau stainless steel menawarkan daya tahan yang sangat tinggi terhadap benturan dan goresan pisau pemotong (cutter). Mistar logam sangat cocok untuk pekerjaan hibrida yang menggabungkan proses menggambar dan pemotongan bahan maket. Karena sifat materialnya yang tidak transparan, mistar logam sangat bergantung pada alur tinta yang dalam dan tepian miring yang presisi untuk mengompensasi keterbatasan pandangan mata saat menggambar.
Fitur Pendukung yang Lebih Krusial daripada Sekadar Angka Ketebalan
Meskipun ketebalan fisik mistar memberikan kekuatan struktural, kegunaan praktis alat ini dalam gambar teknis harian sangat ditentukan oleh detail desain berikut:
- **Alur Tinta (Ink Groove/Well)**: Keberadaan celah di bawah tepian mistar jauh lebih penting daripada ketebalan absolutnya untuk mencegah noda tinta merembes ke area gambar.
- **Tepian Miring (Beveled Edge)**: Fitur ini wajib ada pada mistar tebal agar ujung pena atau pensil dapat menyentuh kertas tepat di koordinat skala tanpa terhalang oleh ketebalan badan mistar.
- **Bantalan Anti-selip (Non-slip Backing)**: Lapisan karet atau busa tipis di bagian bawah mistar membantu menjaga posisi alat tetap diam saat ditarik garis panjang dengan tekanan konstan.
- Skala Presisi: Pastikan cetakan skala berada di sisi bawah (underside) atau terlindung oleh lapisan pelindung agar tidak mudah luntur akibat gesekan berulang dengan kertas, tangan, atau penghapus.
Cara Memeriksa dan Merawat Mistar Gambar Teknis
Akurasi gambar teknis sangat bergantung pada pemeliharaan kualitas alat ukur Anda. Lakukan langkah-langkah praktis berikut untuk memastikan mistar 60 cm Anda tetap presisi dalam jangka panjang.
Verifikasi Awal: Saat pertama kali membeli mistar, letakkan alat tersebut di atas permukaan kaca atau meja yang sangat rata. Periksa secara visual apakah ada celah udara atau kelengkungan di sepanjang badan mistar. Pastikan tepian miringnya mulus, bebas dari cacat produksi, dan tidak bergelombang saat diraba dengan ujung jari.
Perawatan Rutin: Setelah selesai digunakan, segera bersihkan sisa debu grafit pensil atau sisa tinta menggunakan kain mikrofiber yang lembut. Jika Anda menggunakan mistar akrilik, gunakan cairan pembersih khusus plastik yang aman. Hindari penggunaan pelarut organik keras seperti alkohol konsentrasi tinggi, aseton, atau tiner karena dapat menyebabkan keretakan mikro (crazing) atau membuat permukaan akrilik menjadi buram secara permanen.
Penyimpanan: Karena memiliki panjang 60 cm, mistar ini rentan melengkung akibat gravitasi jika disimpan dalam posisi miring atau tertindih beban lain. Simpan mistar dalam posisi mendatar sempurna di atas meja datar, atau gantung secara vertikal menggunakan lubang gantungan yang tersedia di ujung mistar. Jauhkan dari paparan panas matahari langsung atau sumber panas lainnya untuk mencegah deformasi material.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah mistar sekolah biasa bisa digunakan untuk menggambar teknis?
Mistar sekolah biasa umumnya terlalu tipis, tidak memiliki alur tinta (ink groove), dan tepian lurusnya sangat rentan memicu efek kapilaritas yang menyebabkan tinta merembes saat digunakan bersama rapido atau drawing pen. Selain itu, tingkat akurasi skala pada mistar sekolah sering kali memiliki toleransi kesalahan yang lebih longgar, sehingga tidak direkomendasikan untuk pekerjaan gambar teknis profesional yang menuntut presisi tinggi dan kebersihan kertas yang mutlak.
