Menentukan alat gambar yang presisi adalah langkah awal yang krusial dalam menghasilkan draf teknis yang akurat. Memilih penggaris Rotring tidak hanya soal merek, melainkan tentang mencocokkan jenis, ukuran, dan fitur alat dengan skenario pekerjaan Anda. Dengan memahami perbedaan fungsional antara setiap model, Anda dapat menghindari kesalahan fatal seperti garis yang tidak sejajar atau tinta yang merembes di atas kertas gambar. Panduan ini akan membantu Anda memetakan kebutuhan, memverifikasi spesifikasi fisik, dan merawat alat gambar agar tingkat presisi yang tinggi tetap terjaga dalam jangka panjang.
Mengenal Kategori Penggaris Rotring untuk Gambar Teknik
Penggaris lurus dan penggaris T merupakan fondasi utama dalam dunia gambar teknik. Penggaris lurus digunakan untuk mengukur jarak pendek dan menarik garis lurus dasar, sedangkan penggaris T sangat penting untuk membuat garis horizontal yang sejajar secara konsisten di atas meja gambar. Kombinasi keduanya memastikan bahwa orientasi gambar Anda tetap tegak lurus dan konsisten dari awal hingga akhir proses pengerjaan.

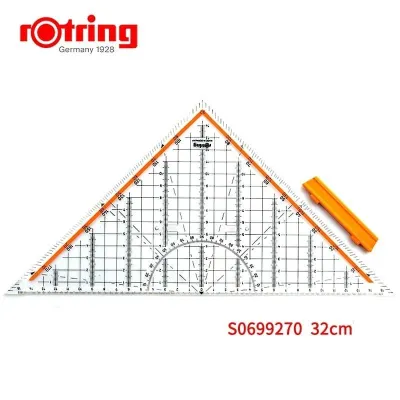

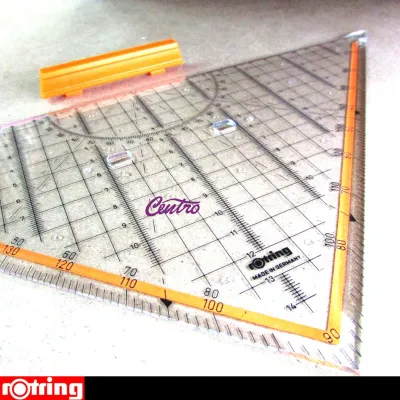

Sepasang segitiga, atau yang sering disebut set squares, terdiri dari dua penggaris dengan sudut khusus, yaitu sudut 45-45-90 derajat dan 30-60-90 derajat. Alat ini tidak hanya berfungsi untuk membuat sudut-sudut tersebut secara instan, tetapi juga digunakan secara berpasangan untuk menggeser garis sejajar ke berbagai area gambar tanpa mengubah sudut kemiringannya. Kemampuan ini sangat krusial dalam pembuatan proyeksi ortogonal maupun gambar perspektif.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Penggaris skala (scale rules) memiliki bentuk segitiga tiga dimensi yang khas dengan berbagai rasio konversi di setiap sisinya. Alat ini dirancang khusus untuk membaca dan menerjemahkan dimensi nyata ke dalam kertas gambar tanpa perlu melakukan perhitungan matematika manual yang rumit. Dengan penggaris skala, Anda dapat langsung mengukur denah dengan rasio seperti 1:100, 1:200, atau 1:500 secara cepat dan akurat.
Template (mal) dan kurva Prancis (French curves) melengkapi kebutuhan untuk elemen-elemen non-linear. Template menyediakan cetakan bentuk geometris yang konsisten seperti lingkaran, elips, serta simbol-simbol arsitektur atau kelistrikan standar. Sementara itu, kurva Prancis membantu Anda menghubungkan titik-titik koordinat menjadi garis lengkung yang mulus dan natural, yang sangat sulit dicapai jika hanya mengandalkan tarikan tangan bebas.
Memetakan Kebutuhan Alat Berdasarkan Skenario Menggambar
Setiap disiplin ilmu membutuhkan pendekatan visual yang berbeda, sehingga kombinasi alat yang Anda perlukan juga akan sangat bervariasi.
Skenario Arsitektur dan Desain Interior
Dalam dunia arsitektur dan desain interior, fokus utama terletak pada representasi ruang dan tata letak yang presisi. Penggaris skala segitiga menjadi alat wajib karena arsitek terus-menerus bekerja dengan berbagai skala gambar yang berbeda pada satu proyek. Selain itu, penggaris lurus berukuran panjang (minimal 50 cm) sangat dibutuhkan untuk menarik garis dinding utama pada kertas berukuran besar seperti A1 atau A0. Untuk mempercepat proses kerja, template furnitur dan simbol sanitasi juga sangat direkomendasikan agar penggambaran detail interior menjadi lebih efisien dan seragam.
Skenario Teknik Mesin dan Sipil
Pekerjaan teknik mesin dan sipil menuntut tingkat detail yang sangat tinggi pada komponen-komponen kecil serta proyeksi struktural. Di sini, sepasang penggaris segitiga presisi berukuran sedang menjadi andalan utama untuk membuat garis proyeksi yang rumit. Karena gambar teknik mesin sering menggunakan pena teknis (rapido) dengan tinta basah, penggaris yang dipilih harus memiliki tepi miring (inking edge) untuk mencegah tinta melebar di bawah penggaris. Template elips dan kurva Prancis juga sangat penting untuk menggambar ulir sekrup, roda gigi, atau lengkungan struktural lainnya secara akurat.
Skenario Tugas Sekolah dan Pendidikan Dasar
Bagi pelajar atau mahasiswa yang baru memulai langkah di dunia gambar teknik, kepraktisan dan kemudahan penggunaan adalah prioritas utama. Set penggaris standar yang terdiri dari penggaris lurus 30 cm, sepasang segitiga kecil, dan busur derajat sudah lebih dari cukup untuk menyelesaikan tugas-tugas geometri dasar. Ukuran ini sangat proporsional untuk digunakan di atas meja belajar sekolah yang terbatas dan mudah disimpan di dalam tas tanpa risiko patah. Memilih set dengan bahan plastik transparan yang kokoh akan membantu pemula memahami hubungan antar garis pada kertas gambar dengan lebih mudah.
Checklist Spesifikasi dan Fitur yang Harus Diverifikasi
Sebelum Anda membeli penggaris baru, ada beberapa parameter fisik dan visual yang harus diperiksa secara langsung pada fisik alat atau label kemasan produk.
Material dan transparansi adalah hal pertama yang harus diperhatikan. Pastikan bahan plastik yang digunakan berkualitas tinggi dan memiliki tingkat kejernihan yang optimal. Penggaris yang bening memungkinkan Anda melihat garis referensi atau draf pensil yang berada di bawah penggaris saat Anda menarik garis baru. Hindari material plastik murah yang mudah menguning atau buram seiring waktu, karena hal ini akan sangat mengganggu pandangan dan menurunkan akurasi penempatan alat.
Desain tepi (edge) juga memegang peranan penting, terutama bagi pengguna pena teknis. Keberadaan alur tinta atau tepi miring (inking edge) sangat krusial untuk mencegah tinta basah dari rapido tersedot ke bawah penggaris akibat efek kapiler. Desain ini menciptakan celah kecil antara permukaan kertas dan tepi bawah penggaris, sehingga tinta tidak akan melebar dan merusak seluruh gambar Anda. Pastikan Anda memeriksa profil tepi penggaris sebelum memutuskan untuk membelinya.
Ketajaman skala adalah faktor penentu akurasi jangka panjang. Periksalah kualitas cetakan angka dan garis pembagi pada penggaris. Skala yang baik biasanya diukir atau dicetak dengan teknologi tinggi sehingga tidak mudah terkelupas meskipun sering bergesekan dengan kertas atau alat gambar lainnya. Kontras warna antara garis skala (biasanya hitam atau merah) dengan latar belakang penggaris juga harus tajam agar mata Anda tidak cepat lelah saat melakukan pengukuran yang berulang-ulang.
Kesesuaian ukuran harus disesuaikan dengan dimensi meja gambar atau papan gambar yang Anda gunakan di ruang kerja. Penggaris yang terlalu panjang akan terasa canggung dan sulit digerakkan di atas meja yang sempit, serta meningkatkan risiko tersenggol dan jatuh. Sebaliknya, penggaris yang terlalu pendek akan memaksa Anda menyambung garis berulang kali, yang berpotensi menimbulkan ketidaksejajaran dan mengurangi estetika hasil akhir gambar draf Anda.
Tips Penggunaan dan Perawatan Agar Presisi Tetap Terjaga
Investasi pada alat gambar berkualitas tinggi akan sia-sia jika Anda tidak merawatnya dengan benar.
Selama proses menggambar, sisa grafit pensil dan residu tinta sering kali menempel pada permukaan penggaris. Bersihkan alat secara berkala menggunakan kain microfiber yang lembut dan sedikit air hangat yang dicampur sabun ringan. Hindari penggunaan cairan pelarut kimia seperti alkohol, aseton, atau tiner, karena bahan-bahan keras ini dapat melarutkan plastik penggaris atau menghapus cetakan skala ukuran yang ada di permukaannya.
Simpan selalu penggaris Anda di dalam wadah pelindung atau map khusus setelah selesai digunakan. Jangan menumpuk penggaris di bawah buku-buku tebal atau membiarkannya berserakan di tempat yang terkena paparan sinar matahari langsung dalam waktu lama. Panas berlebih dapat membuat material plastik melengkung, yang secara otomatis akan menghilangkan tingkat presisi alat tersebut saat digunakan kembali.
Saat menarik garis, posisikan pena teknis atau pensil mekanik Anda tegak lurus terhadap kertas dan sandarkan bagian batangnya secara lembut pada tepi penggaris. Jangan menekan ujung logam alat tulis terlalu keras ke arah plastik penggaris. Tekanan yang berlebihan secara perlahan akan mengikis atau membuat baret pada tepi penggaris, sehingga garis yang dihasilkan di kemudian hari tidak akan benar-benar lurus lagi.
Frequently Asked Questions (FAQ)
Apakah penggaris teknis ini aman digunakan dengan cutter atau pisau grafis?
Tidak, penggaris plastik teknis sangat tidak disarankan untuk digunakan sebagai pemandu saat memotong dengan cutter atau pisau grafis. Bilah pisau yang tajam dapat dengan mudah mengikis material plastik penggaris, merusak kelurusan tepinya, dan merusak akurasi alat tersebut secara permanen untuk menggambar. Jika Anda perlu memotong kertas atau bahan maket, gunakanlah penggaris khusus yang terbuat dari logam atau memiliki pelat pelindung baja di sepanjang tepinya demi keamanan dan keawetan alat.
Bagaimana cara mencegah tinta rapido luntur atau menempel pada penggaris?
Untuk mencegah tinta luntur, pastikan Anda selalu menggunakan sisi penggaris yang memiliki fitur inking edge (tepi miring menghadap ke bawah). Saat menarik garis, jaga kecepatan gerak tangan agar konsisten dan jangan berhenti di tengah jalan untuk menghindari penumpukan tinta. Setelah garis selesai dibuat, angkat penggaris secara vertikal ke atas alih-alih menggesernya secara horizontal di atas kertas. Biarkan tinta mengering sepenuhnya sebelum Anda meletakkan kembali penggaris di atas area yang baru saja digambar.
