Menggambar diagram alir atau flowchart secara manual sering kali menjadi tantangan tersendiri, terutama dalam menjaga konsistensi bentuk dan kerapian garis. Di tengah dominasi perangkat lunak digital, metode menggambar manual di atas kertas tetap memiliki nilai fungsional yang tinggi, baik untuk kebutuhan akademis, rancangan awal sistem (brainstorming), maupun dokumentasi teknis yang membutuhkan fokus tinggi tanpa distrasi layar. Salah satu alat bantu fisik paling krusial untuk menghasilkan diagram manual yang profesional adalah penggaris flowchart.
Alat ini merupakan cetakan (template) plastik yang berisi berbagai bentuk geometris standar untuk mewakili langkah-langkah logis dalam suatu sistem. Dengan menggunakan template fisik ini, Anda tidak perlu lagi menggambar setiap sudut dan lengkungan secara manual dari nol. Hasil akhirnya adalah diagram yang tampak simetris, seragam, dan mudah dipahami oleh siapa saja yang membacanya. Untuk mencapai tingkat presisi tersebut, diperlukan pemahaman mendalam mulai dari persiapan alat, teknik penintaan, hingga metode perawatan penggaris agar tetap awet.
Persiapan Alat Tulis dan Kertas untuk Hasil Diagram Presisi
Kunci utama dari diagram manual yang rapi terletak pada sinergi antara media kertas, jenis tinta, dan alat bantu gambar yang Anda gunakan. Sebelum menyentuh kertas dengan pena, Anda harus memastikan bahwa seluruh peralatan telah disesuaikan dengan spesifikasi teknis penggaris template. Penggaris flowchart umumnya memiliki ketebalan berkisar antara 1 mm hingga 1.5 mm, yang berarti Anda memerlukan ujung pena yang cukup panjang untuk menjangkau kertas tanpa terhalang oleh ketebalan plastik tersebut.

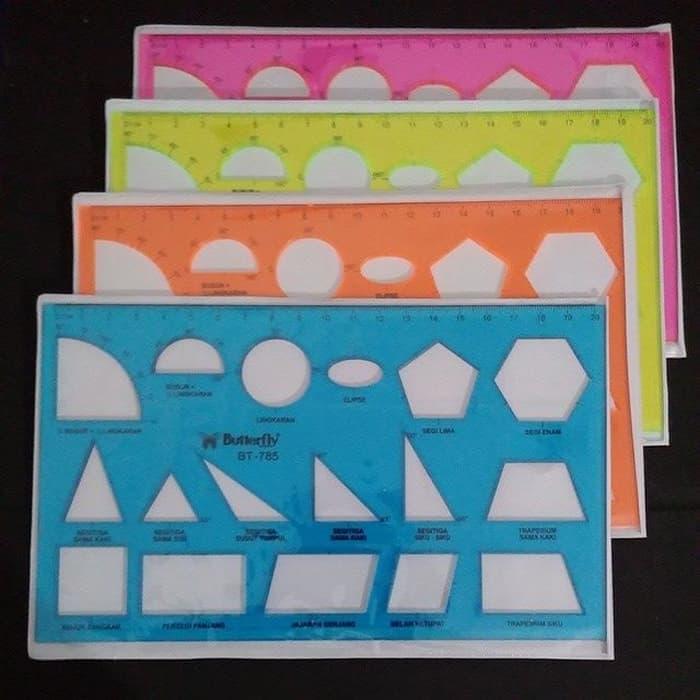

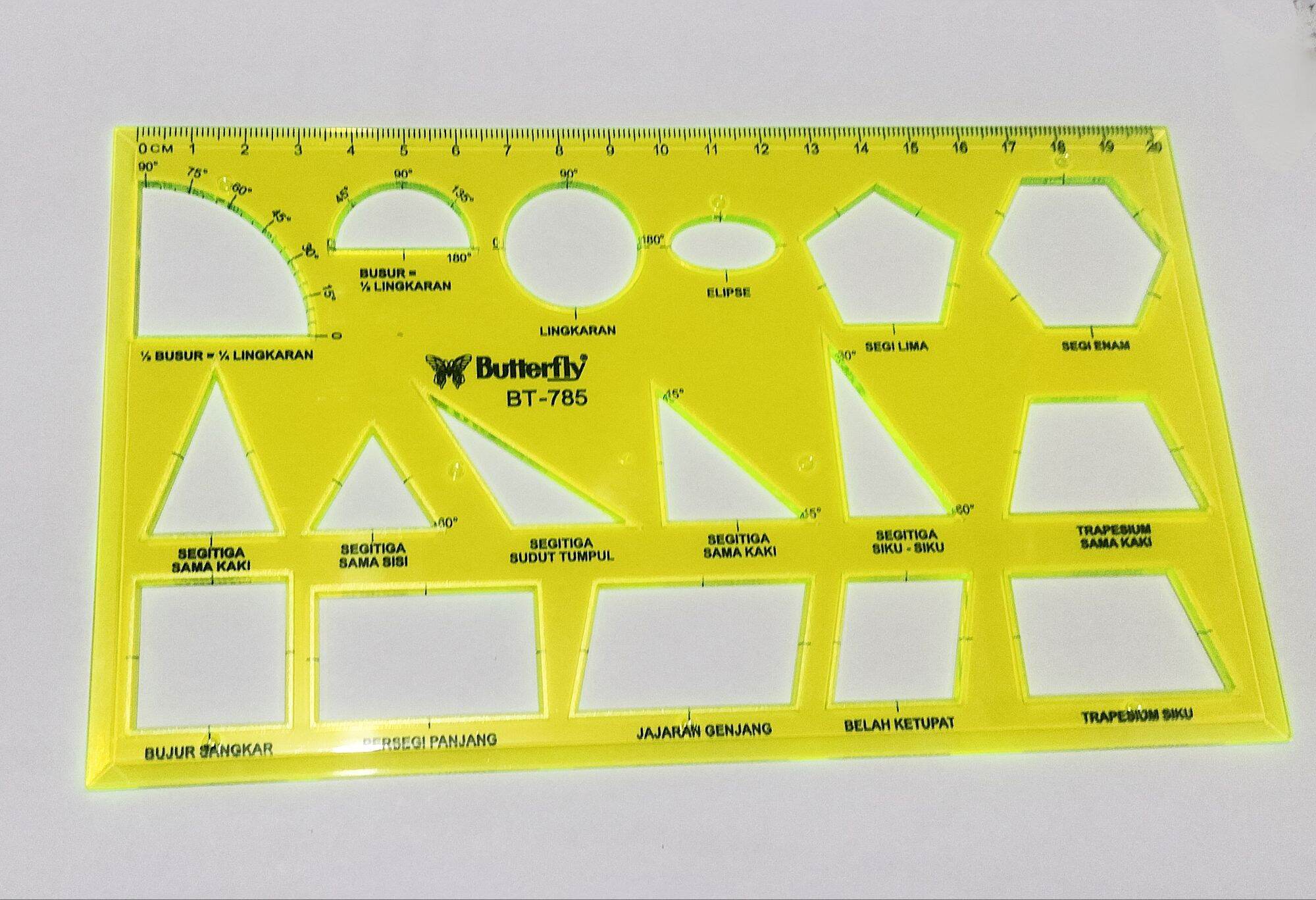

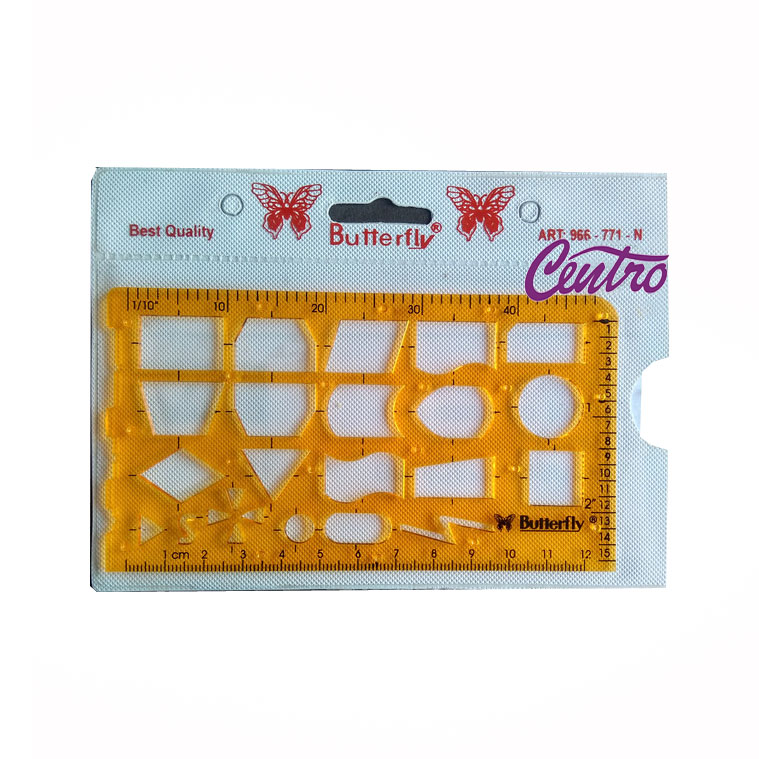

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Alat utama yang wajib Anda siapkan meliputi penggaris flowchart standar, kertas berkualitas tinggi, pensil mekanik, penghapus polymer, dan pena teknis (fineliner). Sangat disarankan untuk menggunakan kertas HVS dengan berat minimal 80 gsm atau kertas gambar (drawing paper) dengan ketebalan 100 gsm hingga 120 gsm. Kertas yang terlalu tipis, seperti kertas buram atau kertas buku tulis standar di bawah 70 gsm, memiliki serat yang longgar sehingga sangat rentan mengalami rembesan tinta (bleeding) dan pelebaran garis (feathering) saat terkena tinta basah.
Pemilihan ketebalan ujung pena juga sangat memengaruhi presisi bentuk diagram. Pena dengan ukuran ujung 0.3 mm hingga 0.5 mm adalah pilihan paling ideal untuk bekerja dengan template flowchart. Ujung pena yang terlalu tebal (di atas 0.7 mm) akan membuat sudut-sudut tajam pada simbol seperti belah ketupat menjadi tumpul dan tidak presisi. Sebaliknya, ujung pena yang terlalu tipis (di bawah 0.2 mm) cenderung rentan patah atau macet akibat sudut gesekan yang konstan dengan dinding bagian dalam penggaris.
Sebelum memulai pengerjaan, lakukan pengujian sederhana (trial test) pada lembaran kertas bekas yang sejenis. Goreskan pena Anda di sepanjang tepi penggaris untuk memverifikasi kecepatan pengeringan tinta (drying speed) dan ketahanan luntur (water resistance) jika Anda berencana menggunakan highlighter nantinya. Langkah verifikasi ini sangat penting untuk mencegah terjadinya noda seret akibat gesekan penggaris pada garis yang baru saja Anda buat.
Selain aspek peralatan, kondisi lingkungan kerja juga memegang peranan penting dalam kenyamanan menggambar. Pastikan Anda bekerja di atas permukaan meja yang benar-benar datar, keras, dan bebas dari debu atau partikel kecil yang dapat mengganjal kertas. Pencahayaan yang cukup, sebaiknya datang dari arah depan atau sisi yang berlawanan dengan tangan dominan Anda, akan membantu mencegah bayangan tangan menghalangi pandangan Anda saat menyelaraskan tepi lubang penggaris dengan garis panduan.
Memahami Fungsi Simbol Standar pada Penggaris Flowchart
Setiap lubang cetakan pada penggaris flowchart dirancang berdasarkan standar internasional (seperti ISO 5807) untuk merepresentasikan fungsi logika tertentu. Memahami arti dari setiap simbol ini sangat penting agar diagram Anda tidak hanya rapi secara visual, tetapi juga benar secara metodologi dan logika sistem. Menggunakan simbol yang salah untuk sebuah proses dapat membingungkan pembaca dan mengurangi nilai profesionalisme dokumen Anda.
Simbol pertama yang paling sering digunakan adalah bentuk oval atau elips, yang berfungsi sebagai Terminator. Simbol ini menandai titik awal (Start) dan titik akhir (End) dari seluruh rangkaian alur kerja. Bentuk kedua adalah persegi panjang, yang merepresentasikan Process. Simbol ini digunakan untuk menunjukkan tindakan, perhitungan, atau instruksi kerja yang dilakukan oleh sistem atau manusia secara langsung.
Bentuk ketiga yang sangat krusial adalah belah ketupat atau Decision. Simbol ini digunakan ketika alur program atau proses menghadapi percabangan yang memerlukan evaluasi atau keputusan (biasanya menghasilkan jawaban “Ya” atau “Tidak”). Terakhir, terdapat bentuk jajaran genjang yang berfungsi sebagai simbol Input/Output, digunakan untuk menunjukkan proses masuknya data secara manual atau keluaran informasi kepada pengguna.
Selain bentuk-bentuk dasar tersebut, penggaris flowchart biasanya dilengkapi dengan skala milimeter dan garis kisi (grid) pembantu di sepanjang tepinya. Skala ini berfungsi untuk menjaga proporsi ukuran antar simbol agar tetap konsisten di seluruh halaman. Misalnya, jika Anda menggunakan simbol proses dengan panjang 3 cm di bagian atas, Anda harus menggunakan ukuran yang sama untuk simbol proses di bagian bawah guna menjaga keseimbangan visual.
Sebelum Anda mulai menggambar dengan pena permanen, sangat disarankan untuk membuat sketsa tata letak kasar menggunakan pensil mekanik terlebih dahulu. Buatlah coretan kecil di kertas buram untuk memetakan logika alur dari atas ke bawah atau dari kiri ke kanan. Perencanaan awal ini akan menghindarkan Anda dari kesalahan fatal seperti kehabisan ruang kertas di tengah jalan atau salah menempatkan arah percabangan keputusan.
Langkah Demi Langkah Menggambar Flowchart dengan Penggaris
Proses menggambar diagram alir yang presisi membutuhkan pendekatan yang sistematis. Dengan mengikuti langkah-langkah terstruktur berikut, Anda dapat meminimalkan kesalahan garis dan memastikan alur logika tergambar dengan sangat jelas.
1. Perencanaan dan Tata Letak (Layout)
Langkah pertama dimulai dengan menentukan orientasi kertas yang paling sesuai dengan karakteristik alur diagram Anda. Alur yang memanjang ke bawah lebih cocok menggunakan orientasi potret (portrait), sedangkan alur yang melebar ke samping dengan banyak percabangan paralel akan lebih optimal digambar pada orientasi lanskap (landscape). Tentukan titik tengah kertas secara visual dan buatlah margin pembatas sekitar 2 cm dari setiap tepi kertas menggunakan pensil secara tipis.
Setelah menentukan batas luar, gunakan pensil mekanik untuk menandai posisi kasar setiap simbol dengan titik-titik kecil sebagai panduan koordinat. Pastikan Anda memberikan jarak yang konsisten antara satu simbol dengan simbol berikutnya, idealnya sekitar 3 cm hingga 5 cm. Jarak yang cukup ini sangat penting agar Anda memiliki ruang yang memadai untuk menuliskan teks penjelasan di dalam simbol serta menarik garis penghubung tanpa terlihat berhimpitan.
2. Menggambar Simbol Utama
Letakkan penggaris flowchart di atas kertas dan selaraskan lubang simbol yang diinginkan dengan titik panduan pensil yang telah Anda buat sebelumnya. Untuk menjaga agar penggaris tidak bergeser selama proses penjiplakan, tempatkan jari-jari tangan non-dominan Anda dengan tekanan yang merata di bagian tengah penggaris, bukan hanya menekan di salah satu ujungnya. Tekanan di bagian tengah ini mencegah penggaris melengkung atau terangkat di sisi lainnya.
Pegang pena Anda secara tegak lurus dengan sudut 90 derajat terhadap permukaan kertas. Posisi tegak lurus ini memastikan bahwa bagian logam pelindung ujung pena (metal collar) menempel sempurna pada dinding bagian dalam cetakan penggaris. Tarik garis secara perlahan dengan kecepatan konstan, ikuti lekukan cetakan dari satu sisi ke sisi lainnya tanpa memutuskan aliran tinta di tengah jalan. Mulailah menggambar dari simbol paling atas (‘Start’) dan bergerak secara bertahap ke bawah untuk meminimalkan risiko tangan Anda menyentuh tinta yang masih basah.
3. Menarik Garis Penghubung dan Panah
Setelah semua simbol utama selesai digambar, langkah berikutnya adalah menghubungkannya menggunakan garis alur (flowlines). Gunakan tepi lurus yang terdapat pada penggaris flowchart atau gunakan penggaris siku tambahan untuk memastikan garis penghubung benar-benar lurus. Garis penghubung harus ditarik secara ortogonal, artinya hanya boleh berupa garis lurus vertikal atau horizontal dengan sudut belokan tepat 90 derajat.
Hindari menggambar garis diagonal atau melengkung secara bebas karena akan merusak estetika formal diagram. Pada setiap ujung garis penghubung yang mendekati simbol tujuan, tambahkan kepala panah untuk mempertegas arah aliran proses. Anda dapat memanfaatkan cetakan segitiga kecil yang biasanya tersedia pada penggaris flowchart untuk menghasilkan kepala panah yang simetris dan seragam di setiap sambungan garis.
Tips Mencegah Noda Tinta dan Kesalahan Garis Saat Menggambar
Tantangan terbesar saat menggambar manual menggunakan penggaris template adalah risiko terjadinya noda seret (smudging) akibat tinta yang merembes ke bawah permukaan penggaris. Fenomena ini terjadi karena efek kapiler, di mana tinta basah ditarik masuk ke celah sempit antara plastik penggaris dan kertas. Jika Anda menggeser penggaris dalam kondisi tersebut, tinta akan terseret dan mengotori permukaan gambar.
Untuk mengatasi masalah ini, pilihlah penggaris flowchart yang memiliki fitur tepi miring (bevelled edges) atau tonjolan tinta (ink bumps) di sisi bawahnya. Fitur ini menciptakan celah udara tipis antara penggaris dan kertas, sehingga mencegah tinta bersentuhan langsung dengan plastik penggaris. Jika penggaris Anda benar-benar datar di kedua sisinya, Anda dapat menempelkan beberapa lapis selotip kertas (masking tape) tipis di bagian bawah penggaris sebagai ganjal manual untuk mengangkat posisinya sedikit dari permukaan kertas.
Selain modifikasi alat, teknik gerakan tangan Anda juga harus disesuaikan. Selalu tarik garis menjauhi arah badan Anda atau dari kiri ke kanan (jika Anda tidak kidal) agar tangan Anda tidak menutupi garis yang baru saja digambar. Berikan jeda waktu sekitar 10 hingga 15 detik bagi tinta untuk mengering sepenuhnya sebelum Anda menggeser penggaris ke posisi berikutnya. Penggunaan pena dengan teknologi tinta cepat kering (quick-dry pigment ink) sangat direkomendasikan untuk meminimalkan waktu tunggu ini.
Jika Anda melakukan kesalahan kecil saat menarik garis, jangan panik atau langsung mencoretnya secara kasar. Untuk garis pensil, gunakan penghapus polymer berkualitas tinggi dengan gerakan searah secara perlahan agar kertas tidak kusut atau robek. Jika kesalahan terjadi pada garis pena, gunakan pita koreksi (correction tape) kering daripada cairan koreksi (tipe-x cair). Pita koreksi memberikan permukaan kering yang instan sehingga Anda dapat langsung menggambar ulang di atasnya tanpa perlu menunggu proses pengeringan yang lama.
Cara Merawat dan Membersihkan Penggaris Agar Tetap Presisi
Penggaris flowchart yang terbuat dari bahan plastik akrilik atau mika sangat rentan terhadap penumpukan sisa grafit pensil dan residu tinta di sepanjang tepi lubang cetakannya. Jika dibiarkan menumpuk, kotoran ini akan mengeras dan membuat tepi cetakan menjadi tidak rata, sehingga garis yang dihasilkan di kemudian hari akan terlihat bergerigi atau tidak mulus.
Lakukan pembersihan secara berkala setelah Anda selesai menggunakannya. Lap seluruh permukaan penggaris, terutama bagian dalam lubang cetakan, menggunakan kain mikrofiber kering atau kapas kosmetik yang telah dibasahi sedikit air hangat. Jika terdapat noda tinta membandel, Anda dapat menggunakan sedikit sabun pencuci piring yang lembut. Hindari penggunaan bahan kimia keras seperti alkohol murni, aseton, atau minyak kayu putih, karena pelarut organik ini dapat mengikis plastik, membuat permukaan penggaris menjadi buram, atau bahkan melarutkan cetakan skala angka yang ada pada penggaris.
Cara penyimpanan juga sangat menentukan masa pakai penggaris Anda. Simpan penggaris di dalam map plastik khusus atau laci meja yang datar. Hindari menumpuk penggaris di bawah buku-buku tebal atau peralatan berat lainnya, karena tekanan konstan dalam posisi miring dapat membuat bahan plastik melengkung secara permanen atau bahkan patah. Jauhkan juga dari paparan sinar matahari langsung dalam waktu lama untuk mencegah plastik menjadi rapuh dan mudah retak.
Peringatan Keselamatan & Presisi: Jangan pernah menggunakan pisau pemotong (cutter), jarum, atau alat berujung logam tajam lainnya di dekat atau di dalam lubang cetakan penggaris flowchart. Bilah logam yang tajam dapat dengan mudah mengikis atau menyayat dinding plastik penggaris. Sekali saja tepi cetakan tersebut tergores atau terpotong, presisi bentuk geometris pada penggaris akan rusak selamanya dan tidak dapat diperbaiki kembali.
Pertanyaan yang Sering Diajukan (FAQ)
Bisakah menggunakan penggaris biasa sebagai pengganti penggaris flowchart?
Secara teknis, Anda dapat menggunakan penggaris lurus biasa untuk membuat garis penghubung dan mengukur dimensi dasar diagram. Namun, untuk menggambar simbol-simbol spesifik seperti elips yang sempurna, jajaran genjang yang simetris, atau belah ketupat dengan sudut kemiringan yang konsisten, penggunaan penggaris biasa akan sangat menyulitkan dan memakan waktu yang lama.
Tanpa bantuan template flowchart, Anda harus mengukur dan menggambar setiap sudut secara manual menggunakan busur derajat dan jangka, yang meningkatkan risiko ketidakonsistenan bentuk di sepanjang diagram. Penggaris flowchart dirancang khusus untuk memangkas waktu kerja tersebut sekaligus memastikan bahwa setiap simbol memiliki proporsi standar yang diakui secara internasional.
Pena jenis apa yang paling cocok digunakan dengan penggaris template?
Pena jenis fineliner atau pena teknis (drawing pen) dengan ujung berbahan felt yang diperkuat serat logam (metal-clad tip) adalah pilihan terbaik untuk digunakan bersama penggaris template. Bagian selongsong logam pada ujung pena ini berfungsi sebagai pelindung yang mencegah ujung pena terkikis atau rusak akibat gesekan berulang dengan dinding plastik penggaris.
Pilihan alternatif yang juga sangat baik adalah pulpen gel dengan formula tinta cepat kering (quick-dry gel pen). Hindari penggunaan pulpen rollerball dengan aliran tinta yang terlalu basah, spidol besar, atau pulpen tinta celup (fountain pen). Jenis pena tersebut memiliki debit tinta yang tinggi yang dapat dengan mudah merembes ke bawah penggaris melalui efek kapiler, sehingga merusak kerapian diagram Anda.
