Satu set penggaris gambar teknik yang lengkap merupakan fondasi penting bagi setiap arsitek, insinyur, desainer, maupun pelajar teknik untuk menghasilkan dokumentasi visual yang presisi. Set standar ini tidak hanya terdiri dari penggaris lurus biasa, melainkan kombinasi instrumen geometris khusus yang dirancang untuk menghasilkan akurasi sudut, garis sejajar, lingkaran sempurna, dan konversi skala yang konsisten. Memahami setiap komponen di dalam set ini membantu Anda memastikan tidak ada alat krusial yang terlewat saat melakukan pembelian atau persiapan kerja.
Dalam dunia gambar teknik manual, akurasi adalah segalanya. Kesalahan sekecil satu milimeter atau deviasi sudut satu derajat dapat merusak seluruh kalkulasi proyek atau desain manufaktur. Oleh karena itu, memiliki set penggaris yang lengkap dan berkualitas tinggi bukan sekadar masalah kenyamanan, melainkan kebutuhan profesional untuk memastikan hasil gambar memenuhi standar teknis yang berlaku.
Komponen Standar yang Wajib Ada dalam Set Gambar Teknik
Setiap set penggaris gambar teknik yang dirancang untuk kebutuhan akademis maupun profesional harus memiliki beberapa instrumen inti. Tanpa komponen-komponen dasar ini, Anda akan kesulitan membuat konstruksi geometris yang rumit secara manual.

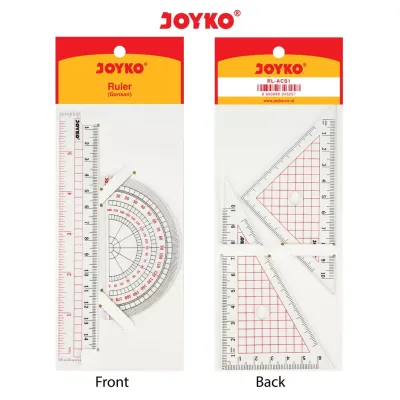

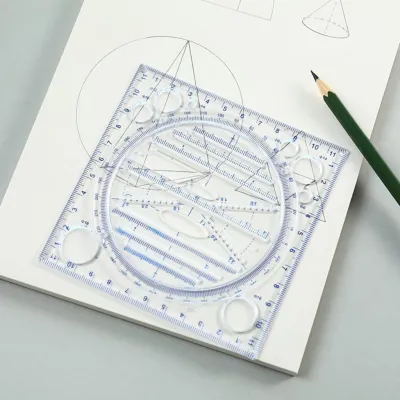

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Komponen pertama dan paling sering digunakan adalah sepasang penggaris segitiga, yang terdiri dari penggaris segitiga sudut 30°/60° dan penggaris segitiga sudut 45°. Kedua penggaris ini tidak digunakan secara terpisah, melainkan berpasangan untuk memproyeksikan garis sejajar, garis tegak lurus, serta sudut-sudut standar lainnya. Penggaris segitiga 30°/60° memiliki satu sudut siku-siku, satu sudut 30 derajat, dan satu sudut 60 derajat. Sementara itu, penggaris segitiga 45° berbentuk segitiga sama kaki dengan satu sudut siku-siku dan dua sudut 45 derajat. Dengan menggeser satu penggaris di atas tepi penggaris lainnya yang ditahan secara stabil, Anda dapat menarik garis sejajar di sepanjang kertas gambar tanpa perlu mengukur ulang setiap titik.
Komponen kedua adalah busur derajat. Alat ini berfungsi untuk mengukur, membagi, dan memverifikasi sudut yang tidak bisa dijangkau oleh kombinasi penggaris segitiga standar. Busur derajat dalam set gambar teknik biasanya berbentuk setengah lingkaran (180 derajat) atau lingkaran penuh (360 derajat). Busur yang berkualitas memiliki titik pusat yang jelas dan garis pembagi sudut yang sangat tipis serta tajam untuk meminimalkan kesalahan paralaks saat mata Anda melihat skala dari sudut tertentu.
Komponen ketiga yang sangat vital adalah jangka gambar teknik beserta aksesorinya. Jangka digunakan untuk membuat lingkaran, busur lingkaran, dan membagi garis menjadi bagian-bagian yang sama. Dalam set yang lengkap, jangka biasanya dilengkapi dengan beberapa lengan tambahan, seperti jangka pembagi yang memiliki dua ujung jarum tajam tanpa timbal pensil. Jangka pembagi ini sangat berguna untuk memindahkan jarak dari mistar skala ke kertas gambar secara presisi tanpa merusak permukaan kertas. Selain itu, jangka teknik yang baik memiliki roda penyetel tengah untuk mengunci posisi kaki jangka agar tidak bergeser saat Anda memutar alat untuk membuat lingkaran.
Alat Tambahan untuk Menunjang Kebutuhan Gambar Spesifik
Selain komponen standar di atas, set gambar teknik yang lebih komprehensif sering kali menyertakan beberapa alat tambahan. Alat-alat ini dirancang untuk mempercepat proses kerja dan menangani detail gambar yang lebih spesifik.
Mistar skala, atau sering disebut penggaris skala segitiga, adalah salah satu alat tambahan yang sangat penting bagi calon arsitek dan perancang sipil. Penggaris ini memiliki penampang berbentuk segitiga dengan beberapa skala konversi yang berbeda pada setiap sisinya, seperti skala 1:20, 1:50, 1:100, hingga 1:500. Keberadaan mistar skala memudahkan Anda membaca atau menggambar denah bangunan dengan perbandingan ukuran sebenarnya tanpa harus melakukan perhitungan matematis manual yang melelahkan dan rawan kesalahan.
Selanjutnya, terdapat mal lengkung dan mal lingkaran. Mal lengkung digunakan untuk menggambar kurva bebas yang tidak memiliki titik pusat lingkaran tetap, seperti kurva elips, parabola, atau hiperbola. Sementara itu, mal lingkaran adalah lembaran plastik tipis dengan berbagai lubang lingkaran dengan diameter yang bervariasi dari ukuran sangat kecil hingga sedang. Menggunakan mal lingkaran jauh lebih cepat dan menghasilkan garis yang lebih bersih untuk lingkaran berdiameter kecil dibandingkan jika Anda harus memaksakan penggunaan jangka standar yang rentan selip pada ukuran mikro.
Kelengkapan aksesori habis pakai juga menentukan nilai guna dari satu set penggaris. Set yang baik biasanya menyertakan wadah berisi isi ulang timbal pensil mekanik dengan tingkat kekerasan tertentu, seperti 2H atau HB yang umum digunakan dalam gambar teknik. Selain itu, penghapus khusus gambar teknik yang tidak meninggalkan residu berminyak serta pelat penghapus sering kali disertakan untuk membantu Anda menghapus bagian garis yang salah secara presisi tanpa merusak garis-garis lain di sekitarnya. Semua komponen ini biasanya dikemas dalam kotak penyimpanan kokoh yang dirancang khusus untuk menjaga agar setiap alat tetap berada di tempatnya dan terlindung dari benturan.
Kriteria Evaluasi Kualitas dan Kesesuaian Set Penggaris
Saat memilih set penggaris gambar teknik, Anda tidak boleh hanya melihat kelengkapan jumlah alat di dalamnya. Kualitas material dan presisi pembuatan jauh lebih penting untuk memastikan keakuratan hasil gambar Anda.
Evaluasi pertama harus ditujukan pada material penggaris. Penggaris gambar teknik umumnya terbuat dari akrilik bening atau logam seperti aluminium dan baja tahan karat. Akrilik bening sangat disukai karena sifatnya yang transparan, memungkinkan Anda melihat garis-garis gambar yang berada di bawah penggaris sehingga memudahkan penyelarasan posisi. Namun, pastikan akrilik yang dipilih cukup tebal dan memiliki ketahanan terhadap goresan agar permukaannya tidak cepat buram. Di sisi lain, penggaris logam menawarkan daya tahan yang luar biasa dan stabilitas tinggi, tetapi sifatnya yang tidak tembus pandang menuntut ketelitian ekstra saat memposisikan alat di atas kertas.
Kriteria penting berikutnya adalah kejelasan cetakan skala dan desain tepi penggaris. Skala angka dan garis milimeter pada penggaris harus dicetak dengan metode grafir atau cetakan dalam, bukan sekadar sablon permukaan yang mudah luntur akibat gesekan tangan. Selain itu, perhatikan apakah tepi penggaris memiliki celah tinta atau sudut miring (bevel). Celah tinta ini sangat krusial jika Anda menggambar menggunakan pena teknik atau rapido, karena celah tersebut mengangkat tepi penggaris sedikit di atas kertas untuk mencegah tinta merembes ke bawah penggaris akibat efek kapiler yang dapat merusak gambar.
Profil pengguna juga menentukan jenis set yang paling sesuai. Bagi pelajar sekolah menengah atau pemula yang baru mengenal gambar teknik, set dasar berbahan plastik berkualitas dengan kotak penyimpanan standar sudah cukup memadai. Namun, bagi mahasiswa teknik mesin, teknik sipil, atau arsitektur profesional, investasi pada set penggaris akrilik kelas tinggi dengan jangka mekanis yang memiliki roda penyetel tengah adalah keharusan untuk mendukung tuntutan presisi yang sangat ketat.
Terakhir, periksa kompatibilitas dan ketersediaan suku cadang dari set yang Anda pilih. Jangka teknik yang baik harus memiliki mekanisme pengencang yang kokoh dan tidak mudah longgar seiring waktu. Pastikan juga bahwa diameter lubang jangka kompatibel dengan ukuran isi ulang pensil standar atau dapat dipasangi adaptor untuk pena rapido jika Anda berencana melakukan penintaan gambar di masa mendatang.
Kesalahan Umum yang Harus Dihindari Saat Membeli Set
Banyak pembeli, terutama pemula, melakukan kesalahan yang membuat mereka harus membeli alat baru dalam waktu singkat karena set yang dibeli tidak berfungsi dengan optimal.
Kesalahan pertama yang paling sering terjadi adalah terkecoh oleh jumlah alat yang sangat banyak dengan harga yang sangat murah. Set seperti ini sering kali mengorbankan kualitas presisi geometris. Sudut penggaris segitiga yang seharusnya tepat 90 derajat atau 45 derajat bisa saja meleset beberapa fraksi derajat, yang akan berakibat fatal pada akurasi gambar proyeksi. Selain itu, angka skala yang tidak presisi atau mudah pudar akan membuat proses pengukuran menjadi sangat menyulitkan.
Kesalahan kedua adalah mengabaikan kualitas kotak penyimpanan. Penggaris gambar teknik, terutama yang berbahan akrilik, sangat rentan terhadap goresan dan benturan. Jika kotak penyimpanan bawaan terlalu tipis, longgar, atau terbuat dari plastik berkualitas rendah, alat-alat di dalamnya akan saling bergesekan saat dibawa di dalam tas. Hal ini tidak hanya merusak estetika penggaris tetapi juga dapat menumpulkan sudut-sudut presisi penggaris segitiga dan merusak jarum jangka yang tajam.
Kesalahan ketiga adalah tidak memeriksa standar kalibrasi dan kesesuaian unit pengukuran. Pastikan set penggaris yang Anda beli menggunakan sistem metrik (sentimeter dan milimeter) yang merupakan standar universal di Indonesia, kecuali jika proyek spesifik Anda memang mensyaratkan penggunaan sistem imperial (inci). Membeli set dengan skala yang membingungkan atau tidak standar hanya akan memperlambat waktu pengerjaan gambar Anda.
Frequently Asked Questions (FAQ)
Apakah penggaris akrilik lebih baik daripada penggaris logam untuk gambar teknik?
Pemilihan antara penggaris akrilik dan logam sangat bergantung pada media gambar dan alat tulis yang Anda gunakan. Penggaris akrilik bening umumnya lebih disukai untuk pengerjaan gambar teknik manual di atas meja gambar karena sifat transparannya memudahkan Anda melihat garis referensi di bawahnya. Akrilik juga sangat cocok digunakan bersama pena teknik karena biasanya dilengkapi dengan celah tinta untuk mencegah rembesan. Namun, akrilik mudah tergores dan dapat melengkung jika terpapar panas ekstrem. Sebaliknya, penggaris logam sangat unggul dalam hal daya tahan, tidak mudah patah, dan sangat stabil untuk pengukuran panjang, tetapi sifatnya yang tidak tembus pandang dapat menyulitkan penyelarasan garis yang rumit di atas kertas.
Bagaimana cara merawat set penggaris gambar teknik agar awet?
Untuk menjaga presisi dan kejelasan skala, bersihkan penggaris secara berkala menggunakan kain mikrofiber lembut yang dibasahi sedikit air sabun hangat. Hindari penggunaan cairan pembersih yang mengandung alkohol, aseton, atau bahan kimia keras lainnya karena dapat membuat material akrilik menjadi buram, retak rambut, atau bahkan menghapus cetakan skala angka. Simpan selalu seluruh instrumen di dalam kotak penyimpanan keras bawaannya setelah selesai digunakan untuk mencegah goresan dan benturan. Hindari menumpuk benda berat di atas kotak penyimpanan, dan pastikan untuk menyimpannya di tempat yang kering serta terhindar dari paparan sinar matahari langsung guna mencegah perubahan bentuk atau pemuaian material plastik.
