Menggambar geometri dan teknik menuntut tingkat presisi tinggi yang biasanya membutuhkan berbagai macam alat ukur. Penggaris multifungsi hadir sebagai solusi praktis yang menggabungkan fungsi beberapa alat gambar sekaligus ke dalam satu instrumen portabel. Dengan memahami cara mengoptimalkan setiap bagian pada alat ini, Anda dapat meningkatkan kecepatan dan akurasi gambar secara signifikan tanpa harus terus-menerus berganti alat di atas meja kerja.
Penggunaan alat ini sangat populer di kalangan pelajar, mahasiswa teknik, hingga profesional di Indonesia karena kepraktisannya. Baik untuk menggambar denah sederhana, membuat grafik matematika, maupun menyusun diagram teknis, alat ini menawarkan efisiensi ruang dan waktu. Kunci utama keberhasilan terletak pada pemahaman fungsi setiap skala dan teknik penempatan tangan yang stabil saat menggoreskan pensil.
Mengenal Bagian-Bagian Penggaris Multifungsi dan Fungsinya
Penggaris multifungsi dirancang dengan konsep serbaguna untuk meminimalkan jumlah alat yang harus Anda bawa. Di dalam satu lembar plastik akrilik transparan, Anda akan menemukan gabungan fungsi dari penggaris lurus, busur derajat, sepasang segitiga siku-siku, serta berbagai templat bentuk geometri dasar. Desain kompak ini sangat membantu menjaga kebersihan area kerja karena Anda tidak perlu menumpuk banyak alat gambar di atas kertas.
Produk yang disebutkan dalam panduan ini

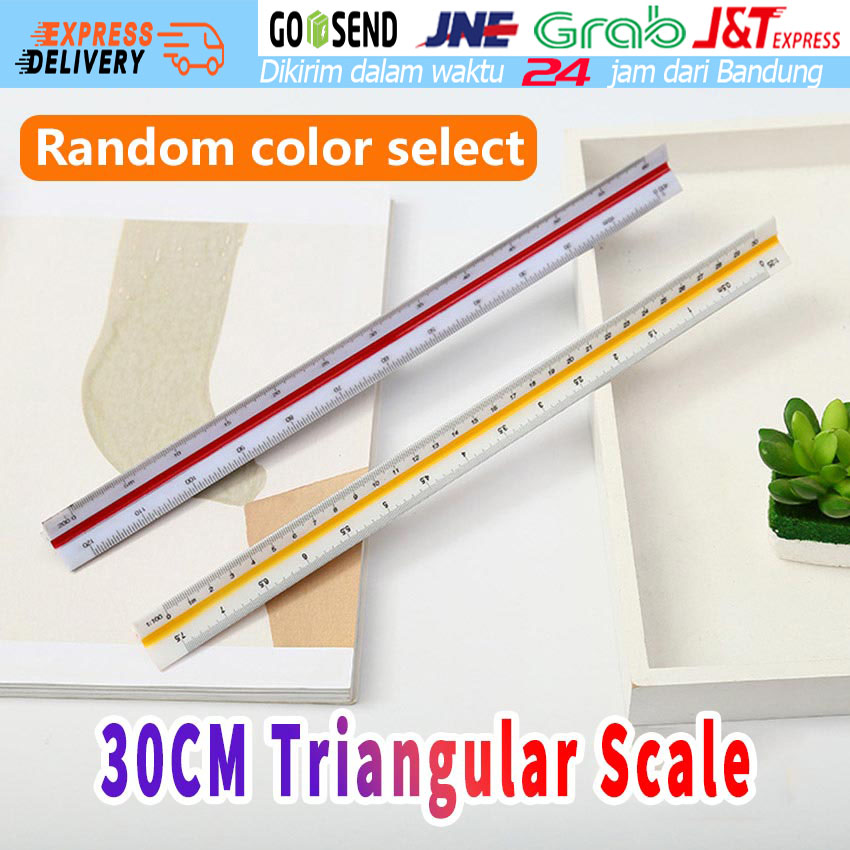

![[Ready Stock] 30cm Penggaris Skala Segitiga Aluminium Multifungsi Arsitek Tek Furniture Design Insinyur Teknik Sipil Menggambar Kerja 1:20 1:500 Triangular Ruler](https://id-live.slatic.net/p/e317a3854e58fd1dbc783c6643655f88.jpg)
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Bagian tepi luar biasanya berfungsi sebagai penggaris lurus standar yang dilengkapi dengan skala pengukuran dalam satuan sentimeter (cm) dan terkadang inci. Skala ini dicetak dengan tingkat presisi tinggi di sepanjang tepi yang rata. Pada bagian tengah atau salah satu sudut, terdapat busur derajat setengah lingkaran (0° hingga 180°) yang digunakan untuk mengukur dan menentukan sudut secara cepat tanpa memerlukan busur derajat terpisah.
Selain itu, penggaris ini juga mengintegrasikan fungsi segitiga set (segitiga 30°/60°/90° dan 45°/90°). Sudut-sudut ini sering kali ditandai dengan garis penunjuk khusus atau lubang bantu di badan penggaris. Di bagian dalam badan penggaris, terdapat berbagai templat lubang berbentuk lingkaran, elips, persegi, dan poligon beraturan lainnya yang memungkinkan Anda membuat bentuk geometri konsisten dalam berbagai ukuran diameter tanpa memerlukan jangka.
Bahan plastik transparan berkualitas tinggi merupakan standar penting untuk penggaris jenis ini. Transparansi material memungkinkan Anda melihat garis gambar yang berada di bawah penggaris, sehingga proses penyelarasan menjadi jauh lebih mudah. Garis-garis grid vertikal dan horizontal yang tercetak pada badan penggaris juga membantu Anda memastikan posisi penggaris benar-benar sejajar dengan tepi kertas atau garis referensi sebelumnya.
Persiapan Alat dan Kertas untuk Menggambar Teknik
Sebelum mulai menggoreskan garis pertama, persiapan permukaan kerja dan pemilihan material sangat menentukan kualitas akhir gambar teknik Anda. Gunakan meja atau papan gambar yang memiliki permukaan benar-benar rata, bersih, dan bebas dari debu atau remah penghapus. Permukaan yang tidak rata akan membuat ujung pensil mudah patah atau menyebabkan garis melengkung saat penggaris ditekan.
Pilihlah kertas yang sesuai dengan tujuan gambar Anda. Untuk latihan geometri dasar, kertas milimeter blok sangat direkomendasikan karena garis grid bawaannya membantu memverifikasi akurasi skala penggaris multifungsi Anda. Jika Anda sedang mengerjakan gambar teknik formal, gunakan kertas gambar teknik (seperti kertas kalkir atau kertas gambar dengan berat minimal 80 gsm) yang memiliki serat halus agar tinta atau grafit tidak mudah melebar.
Siapkan pensil mekanis atau pensil kayu dengan tingkat kekerasan yang tepat, seperti 2H atau H untuk membuat garis konstruksi (garis bantu yang tipis), serta pensil HB atau B untuk mempertegas garis nyata. Pastikan ujung pensil diraut dengan sangat tajam dan simetris. Selain itu, sediakan penghapus bebas debu berkualitas tinggi yang tidak meninggalkan residu berminyak di atas kertas, serta selotip kertas untuk memfiksasi keempat sudut kertas pada meja gambar agar tidak bergeser selama proses pengerjaan.
Langkah persiapan yang sering dilewatkan adalah membersihkan alat itu sendiri. Sebelum diletakkan di atas kertas bersih, seka kedua sisi penggaris multifungsi menggunakan kain microfiber kering. Sisa debu grafit dari penggunaan sebelumnya atau minyak dari sidik jari dapat dengan mudah berpindah ke kertas gambar, meninggalkan noda hitam yang sulit dibersihkan dan merusak estetika gambar teknik Anda.
Langkah-langkah Menggambar Garis Lurus, Sejajar, dan Tegak Lurus
Menggambar garis dasar dengan penggaris multifungsi membutuhkan koordinasi tangan yang stabil dan teknik penekanan yang merata. Saat menarik garis horizontal atau vertikal, tempatkan jari-jari tangan non-dominan Anda di tengah-tengah penggaris dengan tekanan yang cukup kuat agar alat tidak bergeser. Pegang pensil dengan sudut sekitar 60 derajat terhadap arah tarikan garis, dan pastikan ujung pensil selalu menempel rapat pada tepi penggaris tanpa menyelip ke bawah plastik.
Untuk membuat garis sejajar, Anda dapat memanfaatkan garis-garis grid horizontal atau vertikal yang tertera pada badan penggaris transparan tersebut. Caranya, sejajarkan salah satu garis grid penggaris dengan garis pertama yang sudah Anda gambar sebelumnya. Setelah posisinya selaras dengan jarak skala yang diinginkan, tahan penggaris dengan kuat dan tarik garis baru. Metode ini jauh lebih cepat dan akurat dibandingkan harus membuat dua titik penanda jarak secara manual menggunakan penggaris biasa.
Jika Anda perlu membuat garis tegak lurus, manfaatkan sudut siku-siku bawaan atau garis penanda 90 derajat pada bagian busur derajat penggaris multifungsi. Tempatkan garis referensi dasar tepat di bawah garis penanda 90 derajat pada penggaris, lalu tarik garis baru di sepanjang tepi lurus penggaris. Penyelarasan visual yang presisi melalui badan penggaris transparan memastikan sudut yang terbentuk benar-benar siku-siku sempurna tanpa deviasi.
Masalah yang paling sering dihadapi saat menggambar garis panjang adalah munculnya noda hitam akibat gesekan grafit pensil. Untuk mencegah hal ini, hindari menyeret penggaris secara langsung di atas kertas saat memindahkannya. Angkat penggaris sedikit sebelum memposisikannya kembali di tempat baru. Selain itu, saat menarik garis, putar pensil secara perlahan di antara ibu jari dan telunjuk Anda agar keausan ujung pensil merata, sehingga ketebalan garis tetap konsisten dari ujung ke ujung.
Cara Mengukur dan Menggambar Sudut dengan Presisi
Menggambar sudut yang akurat adalah salah satu fungsi utama dari penggaris multifungsi yang dilengkapi dengan busur derajat internal. Untuk menggambar sudut tertentu, pertama-tama buatlah sebuah garis horizontal sebagai garis dasar. Tentukan titik pusat sudut pada garis tersebut, lalu tempatkan titik pusat busur derajat penggaris tepat di atas titik pusat yang telah Anda buat. Sejajarkan garis dasar 0 derajat pada penggaris dengan garis referensi Anda.
Setelah posisi penggaris benar-benar selaras, cari angka sudut yang Anda inginkan pada skala busur derajat (misalnya 45 derajat atau 120 derajat). Gunakan ujung pensil yang tajam untuk membuat titik penanda kecil tepat di luar tepi skala sudut tersebut. Angkat penggaris, lalu gunakan tepi lurusnya untuk menghubungkan titik pusat pertama dengan titik penanda sudut yang baru saja Anda buat. Tarik garis dengan tegas untuk membentuk kaki sudut kedua.
Untuk sudut-sudut standar seperti 30, 45, 60, dan 90 derajat, Anda tidak perlu selalu membaca skala busur derajat secara mendetail. Penggaris multifungsi biasanya memiliki sudut fisik atau garis bantu segitiga yang dirancang khusus untuk sudut-sudut ini. Anda cukup menyelaraskan tepi penggaris dengan garis dasar, lalu gunakan tepi miring segitiga bawaan untuk langsung menarik garis sudut tersebut. Teknik ini sangat menghemat waktu saat menyusun proyeksi isometrik atau gambar perspektif.
Sebelum melanjutkan ke tahap penggambaran berikutnya, selalu lakukan verifikasi terhadap sudut yang telah Anda buat. Putar penggaris multifungsi Anda dan gunakan bagian busur derajatnya untuk mengukur kembali sudut tersebut dari arah yang berbeda. Langkah verifikasi mandiri ini sangat penting dalam gambar teknik untuk mendeteksi adanya kesalahan paralaks—yaitu kesalahan pembacaan skala akibat posisi mata Anda yang tidak tegak lurus di atas penggaris saat menandai titik sudut.
Teknik Menggambar Bentuk Geometri dan Kurva
Menggambar poligon beraturan seperti segi lima, segi enam, atau segi delapan menjadi jauh lebih mudah dengan bantuan penggaris multifungsi. Jika penggaris Anda tidak memiliki templat poligon langsung, Anda dapat membuatnya secara manual dengan mengombinasikan tepi lurus dan perhitungan sudut luar. Sebagai contoh, untuk membuat segi enam beraturan, Anda cukup menggambar sisi pertama, lalu gunakan busur derajat untuk menentukan sudut luar sebesar 60 derajat untuk sisi berikutnya, dan ulangi proses tersebut hingga membentuk bangun ruang tertutup.
Jika penggaris Anda dilengkapi dengan templat bentuk lingkaran atau elips di bagian dalamnya, Anda dapat menggambar bentuk-bentuk tersebut secara instan tanpa memerlukan jangka. Tentukan terlebih dahulu titik pusat lingkaran pada kertas gambar dengan membuat garis silang tipis (+). Sejajarkan garis penanda sumbu (biasanya berupa empat garis kecil di sekeliling lubang templat) dengan garis silang yang telah Anda buat di kertas untuk memastikan posisi lingkaran benar-benar presisi.
Saat menelusuri tepi templat lingkaran atau elips dengan pensil, pegang penggaris dengan sangat kuat menggunakan telapak tangan Anda agar tidak bergeser akibat tekanan ujung pensil. Miringkan pensil sedikit ke arah luar lubang templat (sekitar 80 hingga 85 derajat). Sudut kemiringan ini mencegah ujung pensil menyelip ke bawah celah plastik penggaris, yang sering kali merusak bentuk lingkaran atau mematahkan ujung grafis pensil Anda.
Untuk menggambar kurva halus atau simbol teknik khusus yang tersedia pada templat, lakukan gerakan menelusuri secara kontinu dan perlahan. Jangan ragu untuk melakukan uji coba terlebih dahulu pada kertas buram untuk merasakan seberapa licin gesekan antara ujung pensil Anda dengan dinding plastik templat. Setiap kombinasi jenis kertas dan tingkat kekerasan pensil menghasilkan karakteristik gesekan yang berbeda, sehingga latihan singkat akan membantu Anda mengontrol kehalusan garis kurva secara lebih optimal.
Tips Menghindari Kesalahan Umum dan Merawat Penggaris
Salah satu kesalahan paling umum saat menggunakan penggaris multifungsi adalah terjadinya deviasi ukuran akibat garis pensil yang terlalu tebal. Jika Anda menggunakan pensil yang tumpul, ketebalan garis dapat mencapai 1 mm atau lebih, yang secara otomatis akan menggeser akurasi pengukuran Anda hingga beberapa milimeter pada hasil akhir. Selalu gunakan pensil mekanis berdiameter kecil (seperti 0,5 mm atau 0,3 mm) untuk pekerjaan teknik yang membutuhkan tingkat presisi sangat tinggi.
Kesalahan paralaks juga sering kali mengacaukan hasil pengukuran sudut dan panjang. Saat Anda menandai titik atau membaca angka pada skala penggaris, pastikan posisi mata Anda berada tepat secara tegak lurus (90 derajat) di atas titik skala tersebut. Jika Anda melihat skala dari sudut miring, posisi visual garis skala akan tampak bergeser dari posisi sebenarnya di atas kertas, yang dapat menyebabkan kesalahan fatal pada konstruksi geometri yang rumit.
Agar penggaris multifungsi Anda tetap presisi dan tahan lama, perawatan yang tepat sangat diperlukan. Bahan plastik akrilik sangat rentan terhadap goresan halus yang dapat mengaburkan angka skala. Bersihkan penggaris secara berkala dari sisa grafit atau debu menggunakan kain microfiber yang sedikit lembap. Hindari penggunaan bahan kimia pelarut yang keras seperti alkohol, aseton, atau minyak kayu putih, karena zat-zat tersebut dapat merusak struktur plastik, membuatnya menjadi buram, atau bahkan melarutkan tinta cetakan skala pengukuran.
Penyimpanan juga memainkan peran penting dalam menjaga kelurusan fisik penggaris. Jangan pernah menyimpan penggaris multifungsi di bawah tumpukan buku tebal atau di dalam tas yang penuh sesak tanpa pelindung, karena tekanan yang tidak merata dapat membuat plastik melengkung secara permanen. Simpan penggaris dalam posisi mendatar di dalam map dokumen khusus atau gantung jika terdapat lubang gantungan pada ujungnya. Lindungi pula dari paparan sinar matahari langsung atau sumber panas ekstrem di dalam ruangan agar plastik tidak memuai atau mengalami distorsi bentuk.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah penggaris multifungsi bisa menggantikan jangka untuk menggambar lingkaran?
Penggaris multifungsi sangat praktis untuk menggambar lingkaran dengan ukuran diameter tetap yang sudah tersedia pada lubang templatnya. Namun, alat ini tidak dapat sepenuhnya menggantikan fungsi jangka. Jangka tetap diperlukan jika Anda harus menggambar lingkaran dengan radius kustom yang ukurannya tidak tersedia pada templat penggaris, atau saat Anda perlu menggambar lingkaran berukuran sangat besar. Kedua alat ini sebaiknya digunakan secara saling melengkapi untuk efisiensi kerja yang maksimal.
Bagaimana cara mencegah penggaris plastik tergores saat digunakan dengan cutter?
Penggaris multifungsi yang terbuat dari bahan plastik akrilik tidak dirancang untuk digunakan sebagai panduan pemotongan menggunakan pisau cutter. Bilah cutter yang tajam dapat dengan mudah mengikis atau memotong tepi plastik penggaris, yang akan merusak kelurusan tepi alat dan menghancurkan akurasi pengukuran Anda di masa mendatang. Untuk memotong kertas dengan aman dan presisi, selalu gunakan penggaris logam (seperti penggaris baja stainless) yang memang dirancang khusus untuk menahan gesekan bilah pisau.
Mengapa garis yang saya gambar sering bergeser atau tidak lurus?
Masalah garis bergeser biasanya disebabkan oleh beberapa faktor, seperti permukaan meja kerja yang tidak rata, tekanan tangan yang kurang stabil pada badan penggaris, atau bagian bawah penggaris yang terlalu licin. Untuk mengatasinya, pastikan Anda menggambar di atas alas potong bertekstur atau meja yang rata. Anda juga dapat menempelkan sedikit selotip kertas pada bagian bawah ujung-ujung penggaris untuk memberikan traksi tambahan, sehingga penggaris tidak mudah tergelincir saat terkena tekanan pensil.
