Menggambar bentuk geometris yang presisi membutuhkan koordinasi yang baik antara teknik tangan dan keandalan alat tulis yang digunakan. Salah satu alat paling krusial dalam gambar teknik maupun tugas sekolah adalah jangka lingkaran. Meskipun terlihat sederhana, menggunakan alat ini dengan benar memerlukan pemahaman mendalam tentang cara mengatur komponennya agar menghasilkan garis yang konsisten tanpa merusak kertas.
Dengan menguasai teknik dasar hingga tingkat lanjut, Anda dapat membuat lingkaran, busur, dan konstruksi geometri lainnya secara akurat dan rapi. Kunci utamanya terletak pada persiapan alat yang tepat, pengaturan jari-jari yang konsisten, serta teknik pemutaran yang stabil.
Persiapan Alat dan Memeriksa Kondisi Jangka Lingkaran
Sebelum mulai menggoreskan garis pada kertas, langkah pertama yang wajib dilakukan adalah memastikan seluruh peralatan pendukung telah siap dan dalam kondisi prima. Anda memerlukan jangka lingkaran yang kokoh, pensil mekanik atau pensil grafit kayu standar, penggaris dengan skala yang jelas, penghapus berkualitas tinggi, serta kertas gambar dengan ketebalan yang memadai.

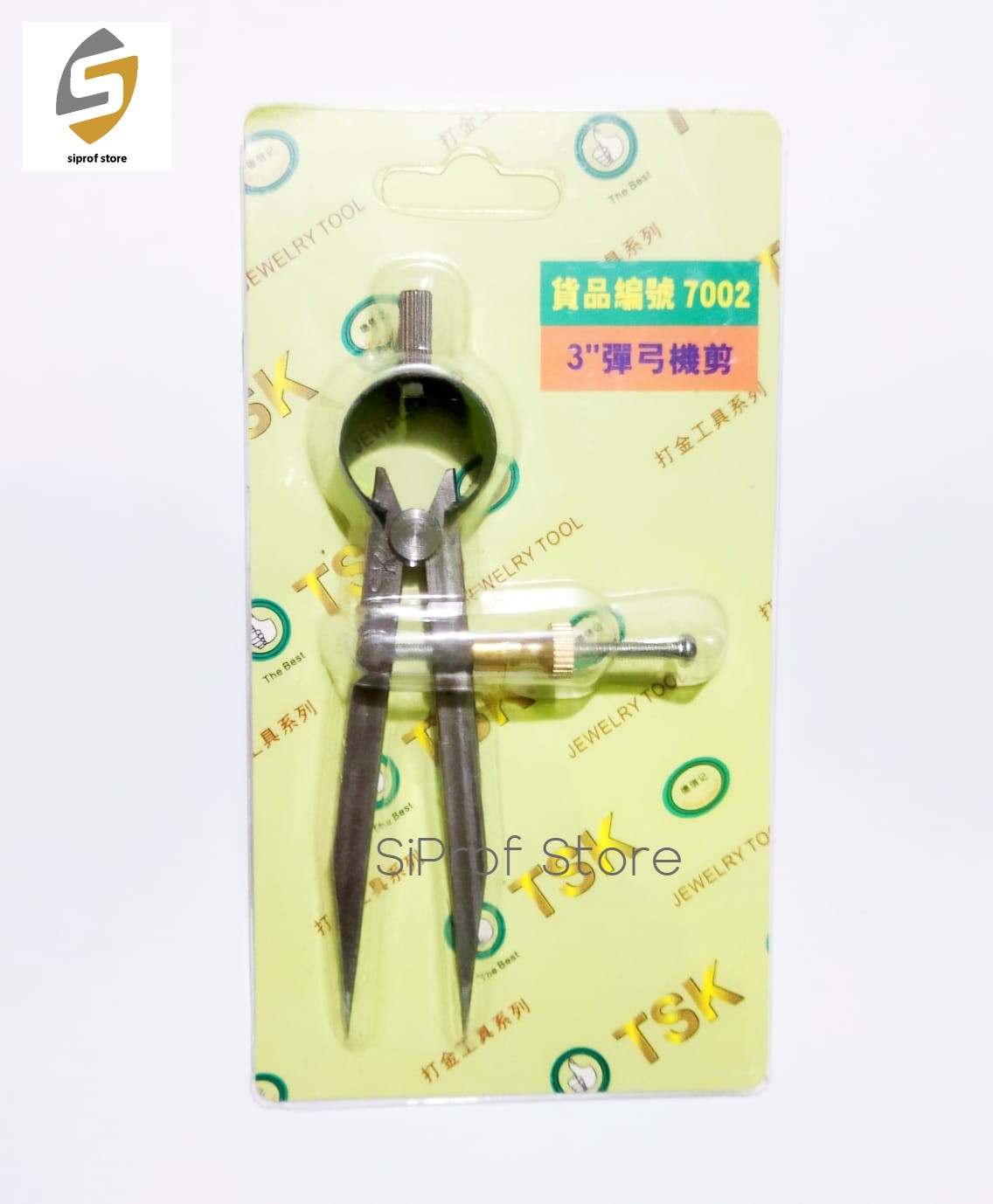

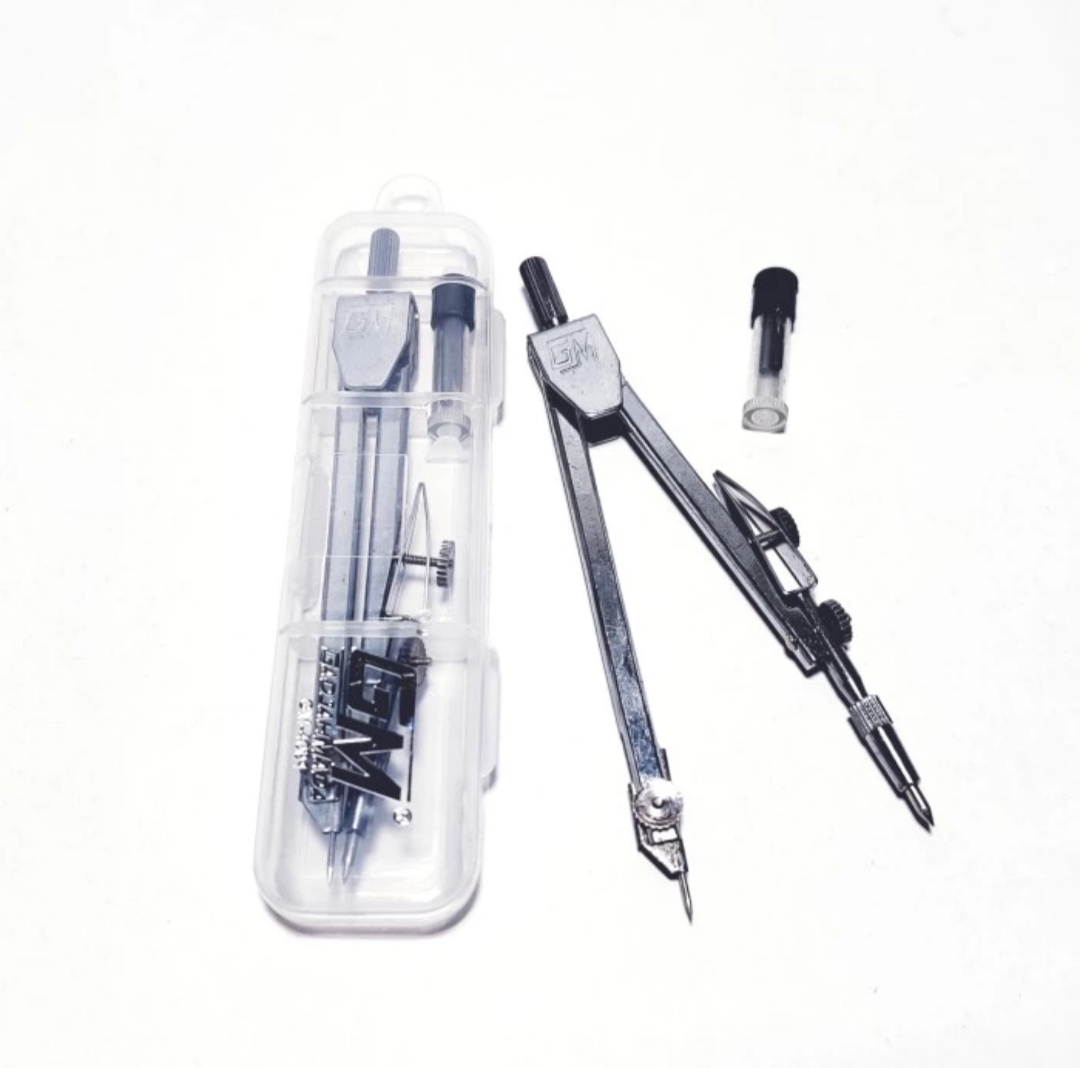

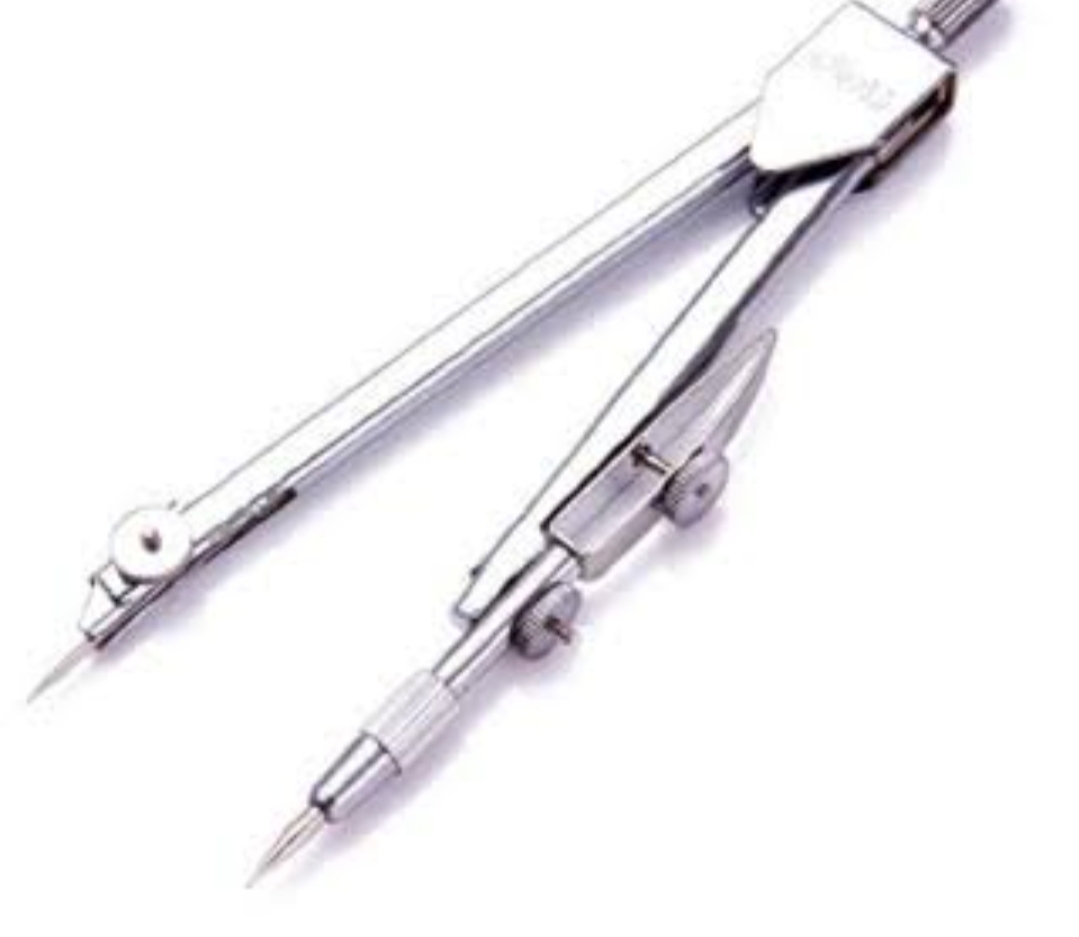

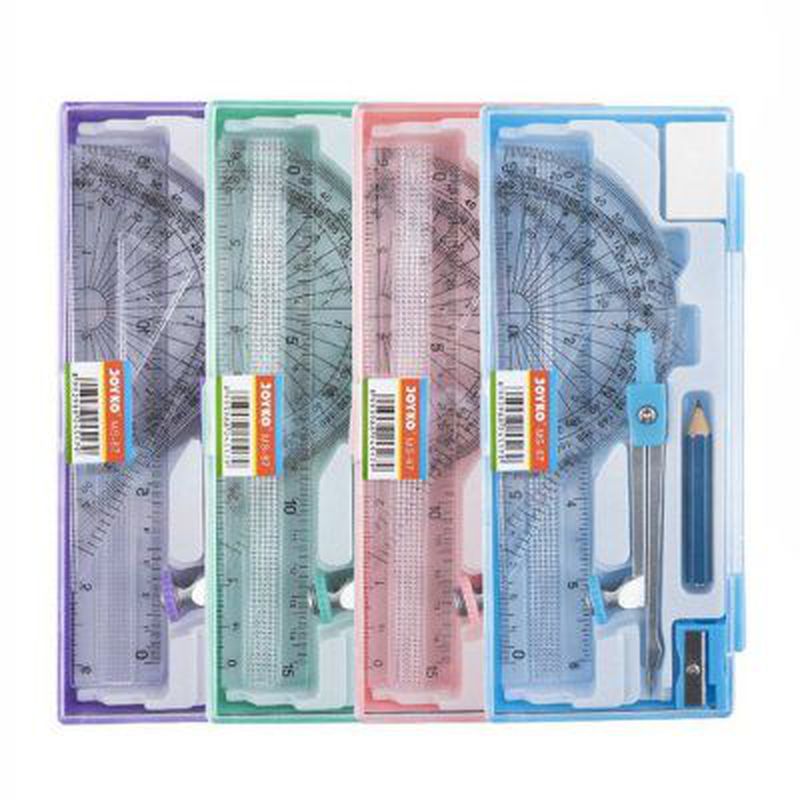

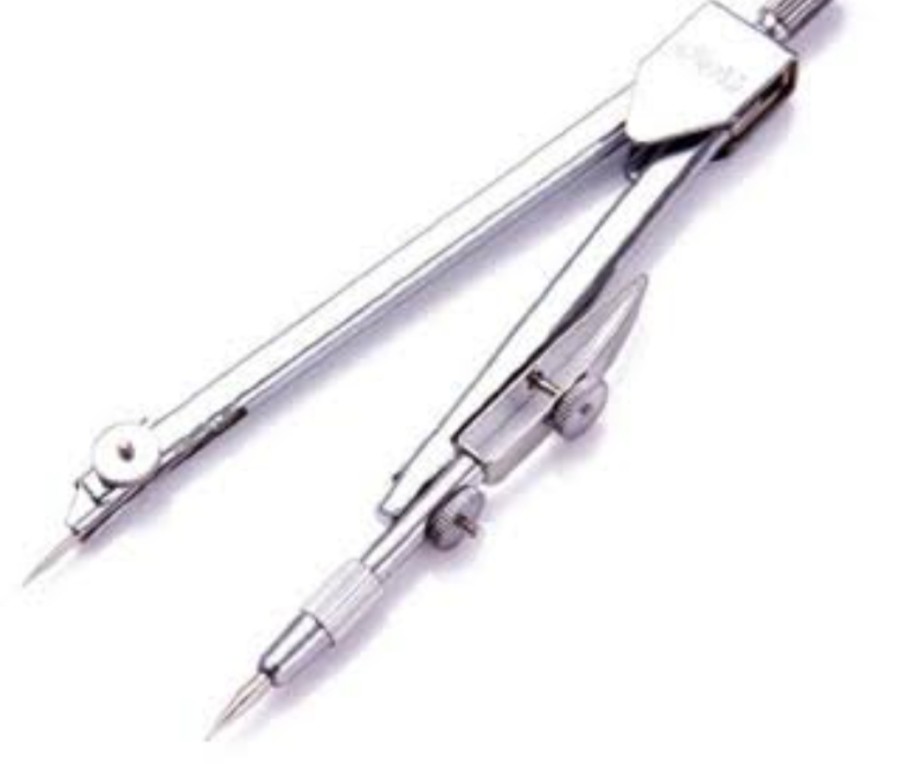

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Memilih kertas dengan gramatur yang tepat sangat penting agar jarum jangka dapat menancap dengan stabil tanpa menusuk hingga tembus ke permukaan meja di bawahnya. Kertas gambar dengan ketebalan minimal 80 gsm biasanya memberikan ketahanan yang cukup baik untuk menahan tekanan jarum jangka tanpa mudah robek.
Pemeriksaan visual terhadap kondisi fisik jangka lingkaran sangat menentukan hasil akhir gambar Anda. Periksalah kekencangan engsel utama pada bagian atas jangka dengan cara membuka dan menutup kedua kakinya secara perlahan. Engsel yang ideal harus memberikan sedikit resistensi saat digerakkan; tidak terlalu longgar hingga mudah bergeser sendiri, dan tidak terlalu keras hingga sulit diatur dengan presisi.
Selain itu, pastikan ujung jarum jangka tetap tajam dan lurus, karena ujung yang tumpul atau bengkok akan mudah tergelincir saat Anda mulai memutar alat. Jika jarum terasa tumpul, Anda dapat mengasahnya secara sangat perlahan menggunakan amplas halus untuk mengembalikan ketajamannya secara aman.
Pemilihan jenis pensil atau isi ulang (refill) grafit juga memegang peranan penting dalam menjaga kebersihan kertas gambar Anda. Jika Anda menggunakan jangka yang dilengkapi dengan penjepit pensil eksternal, pilihlah pensil kayu dengan tingkat kekerasan sedang seperti HB atau 2H untuk menghasilkan garis yang tipis namun tetap terlihat jelas.
Pensil yang terlalu lunak seperti 2B cenderung cepat tumpul dan mudah luntur saat terkena gesekan tangan, sedangkan pensil yang terlalu keras dapat menggores permukaan kertas terlalu dalam sehingga sulit dihapus jika terjadi kesalahan. Pastikan ujung pensil selalu diruncingkan dengan kemiringan yang tepat agar sejajar dengan ujung jarum jangka saat diletakkan pada bidang datar.
Teknik Menentukan Titik Pusat dan Mengatur Jari-Jari
Menentukan titik pusat dengan akurat adalah fondasi utama dari setiap konstruksi geometris yang sukses. Sebelum menancapkan jarum jangka, tandai titik pusat tersebut menggunakan pensil dengan membuat tanda silang kecil (+) yang tipis atau titik halus pada kertas Anda.
Hindari membuat tanda yang terlalu tebal atau menekan pensil terlalu kuat, karena tanda tersebut harus dapat dihapus dengan mudah atau tertutup oleh garis gambar tanpa meninggalkan bekas yang mengganggu estetika visual. Tanda silang kecil juga membantu Anda memosisikan ujung jarum tepat di titik persilangan koordinat dengan tingkat akurasi yang lebih tinggi.
Setelah titik pusat ditentukan, langkah berikutnya adalah mengatur jarak atau jari-jari lingkaran pada jangka menggunakan bantuan penggaris. Letakkan penggaris di atas permukaan yang rata, kemudian tempatkan ujung jarum jangka tepat pada angka nol (0) penggaris.
Regangkan kaki jangka yang memegang pensil secara perlahan hingga ujung grafit sejajar dengan ukuran jari-jari yang Anda inginkan pada skala penggaris. Jika jangka Anda dilengkapi dengan sekrup pengunci tengah (wheel adjustment), putar sekrup tersebut secara perlahan untuk mengunci posisi kaki jangka agar tidak bergeser selama proses pemindahan ke kertas gambar.
Selama proses pengukuran dan pemindahan ini, sangat penting untuk mempertahankan sudut pegangan dan bukaan kaki jangka agar tetap konsisten. Hindari memegang bagian kaki jangka saat memindahkannya dari penggaris ke kertas, karena tekanan jari Anda dapat mengubah bukaan jari-jari secara tidak sengaja.
Biasakan untuk selalu memegang jangka pada bagian kepala atau poros atasnya yang memang dirancang sebagai area pegangan utama. Dengan menjaga kestabilan bukaan ini, Anda memastikan bahwa dimensi lingkaran yang digambar akan benar-benar sesuai dengan rencana perhitungan matematis atau instruksi tugas Anda.
Langkah-langkah Menggambar Lingkaran Sempurna
Untuk menghasilkan lingkaran yang utuh dan rapi, posisi jari dan telapak tangan Anda saat memegang jangka harus benar-benar ergonomis. Peganglah bagian kepala jangka yang berbentuk tabung kecil di bagian paling atas menggunakan ibu jari dan jari telunjuk Anda.
Hindari memegang kedua kaki jangka saat proses pemutaran sedang berlangsung, karena hal ini akan memberikan tekanan yang tidak merata dan dapat mengubah radius lingkaran di tengah jalan. Biarkan pergelangan tangan Anda tetap rileks agar gerakan memutar dapat dilakukan dengan luwes tanpa membuat otot tangan menjadi tegang.
Teknik memutar jangka yang benar melibatkan sedikit kemiringan badan jangka ke arah putaran garis yang sedang dibuat. Jika Anda memutar jangka searah jarum jam, miringkan sedikit poros atas jangka ke arah depan atau kanan sekitar 10 hingga 15 derajat.
Kemiringan ini membantu ujung pensil meluncur dengan mulus di atas permukaan kertas tanpa tersendat atau melompat, yang sering kali menjadi penyebab utama garis lingkaran menjadi putus-putus atau tidak rata ketebalannya. Pastikan jarum tetap tegak lurus terhadap kertas meskipun badan jangka sedikit dimiringkan.
Cobalah untuk menarik garis lingkaran dalam satu gerakan putaran penuh yang berkesinambungan tanpa berhenti di tengah jalan. Berhenti di tengah putaran sering kali meninggalkan noda grafit yang lebih tebal pada titik pemberhentian atau menyebabkan jarum jangka sedikit bergeser dari titik pusatnya.
Lakukan gerakan memutar dengan tekanan yang konsisten dan lembut; biarkan berat alat dan ketajaman pensil bekerja secara alami untuk menghasilkan garis hitam yang bersih. Jika garis dirasa kurang tebal, lakukan putaran kedua dengan arah yang sama secara perlahan tanpa mengubah posisi jarum pusat.
Menggambar Busur dan Bentuk Geometri Dasar
Jangka lingkaran tidak hanya berfungsi untuk membuat lingkaran penuh, tetapi juga merupakan alat utama dalam mengonstruksi busur dan berbagai bentuk geometri dasar lainnya. Saat menggambar busur, Anda perlu membatasi putaran jangka hanya pada sudut atau derajat tertentu sesuai dengan kebutuhan konstruksi.
Tentukan titik awal dan titik akhir busur secara visual atau dengan bantuan garis bantu tipis, lalu putar jangka dengan lembut di antara kedua batas tersebut tanpa perlu menyelesaikan satu putaran penuh. Teknik ini sangat berguna saat Anda membuat diagram lingkaran atau menentukan sudut tertentu.
Dalam konstruksi geometri, teknik menggunakan dua titik potong busur sangat sering digunakan untuk membuat garis tegak lurus atau membagi sebuah sudut menjadi dua bagian yang sama besar. Untuk melakukan ini, Anda harus membuat dua busur kecil dari dua titik pusat yang berbeda dengan mempertahankan bukaan jari-jari yang sama pada jangka.
Titik di mana kedua busur tersebut saling berpotongan akan menjadi panduan presisi untuk menarik garis lurus menggunakan penggaris, menghasilkan sudut siku-siku yang sempurna tanpa perlu menggunakan busur derajat. Metode klasik ini sangat diandalkan dalam gambar teknik manual karena tingkat akurasinya yang tinggi.
Saat Anda harus menusuk titik pusat yang sama berulang kali untuk membuat beberapa busur atau lingkaran konsentris, penyesuaian tekanan pada ujung jarum menjadi sangat krusial. Tekanlah jarum jangka secukupnya hanya agar alat tidak bergeser dari posisinya, bukan untuk menembus kertas hingga dalam.
Menekan jarum terlalu kuat secara berulang-ulang pada titik yang sama akan membuat lubang pada kertas melebar, yang pada akhirnya akan mengurangi akurasi gambar karena jarum mulai goyah dan kehilangan pusat rotasi yang stabil. Jaga agar tekanan tangan Anda tetap seimbang antara kaki jarum dan kaki pensil.
Kesalahan Umum dan Solusi Praktis Saat Menggambar
Salah satu masalah yang paling sering dihadapi oleh pemula adalah lingkaran yang tidak tertutup dengan sempurna, di mana titik awal dan titik akhir garis tidak bertemu di satu titik yang sama. Masalah ini biasanya disebabkan oleh ujung jarum jangka yang bergeser selama proses pemutaran atau karena ujung pensil yang sudah terlalu tumpul sehingga menghasilkan garis yang melebar.
Untuk mencegah hal ini, pastikan Anda selalu memeriksa ketajaman pensil sebelum menggambar dan berikan tekanan yang sedikit lebih dominan pada kaki jarum dibandingkan kaki pensil saat memutar jangka. Hal ini menjaga agar poros rotasi tetap diam di tempatnya sementara pensil bergerak bebas mengitari jarum.
Masalah lain yang sering mengganggu adalah engsel jangka yang terlalu longgar, sehingga bukaan jari-jari terus mengecil atau melebar saat pensil ditekan ke kertas. Jika Anda mengalami hal ini, periksalah sekrup pengatur pada engsel atas jangka Anda.
Gunakan obeng kecil atau alat pengencang bawaan untuk merapatkan sekrup tersebut hingga kaki jangka terasa mantap saat digerakkan. Jika jangka Anda tidak memiliki sekrup yang dapat disesuaikan, Anda mungkin perlu mempertimbangkan untuk menggunakan jangka dengan sistem pengunci ulir tengah yang jauh lebih stabil untuk pekerjaan presisi tinggi.
Kertas yang robek atau titik pusat yang melebar hingga merusak estetika gambar juga sering terjadi akibat tekanan tangan yang berlebihan. Jika kertas Anda mulai menunjukkan tanda-tanda kerusakan pada titik pusat, segera kurangi tekanan vertikal pada jangka Anda.
Sebagai solusi darurat, Anda dapat menempelkan selembar selotip kertas kecil di atas titik pusat sebelum menusukkan jarum jangka, lalu melepasnya secara perlahan setelah gambar selesai. Cara ini sangat efektif untuk melindungi serat kertas yang sensitif dari kerusakan mekanis akibat jarum jangka.
Teknik Lanjutan untuk Konstruksi Geometri Presisi
Setelah menguasai teknik dasar, Anda dapat menerapkan penggunaan jangka untuk konstruksi geometri yang lebih kompleks, seperti membagi sebuah garis lurus menjadi dua bagian yang sama panjang secara akurat. Langkahnya adalah dengan menempatkan jarum jangka di salah satu ujung garis, lalu atur bukaan jari-jari agar sedikit lebih besar dari setengah panjang garis tersebut.
Buatlah busur di atas dan di bawah garis, kemudian ulangi proses yang sama dari ujung garis yang satunya tanpa mengubah bukaan jangka. Hubungkan kedua titik potong busur tersebut dengan penggaris untuk membagi garis secara sempurna.
Aplikasi menarik lainnya adalah menggambar segienam beraturan di dalam sebuah lingkaran dengan memanfaatkan sifat geometris yang unik. Pertama, gambarlah sebuah lingkaran penuh dengan jari-jari tertentu, lalu tanpa mengubah bukaan jangka, tempatkan jarum di titik mana saja pada keliling lingkaran tersebut.
Buatlah busur kecil yang memotong keliling lingkaran, lalu pindahkan jarum ke titik potong baru tersebut untuk membuat busur berikutnya hingga Anda mendapatkan enam titik potong di sepanjang keliling lingkaran. Hubungkan keenam titik tersebut dengan garis lurus untuk menghasilkan segienam beraturan yang sangat presisi.
Meskipun jangka lingkaran standar sangat serbaguna, alat ini tetap memiliki batasan fisik terutama dalam hal ukuran radius maksimum dan minimum yang dapat dijangkau. Untuk menggambar lingkaran dengan diameter yang sangat besar, Anda mungkin memerlukan jangka dengan lengan perpanjangan (extension bar) khusus.
Sedangkan untuk lingkaran mikro yang sangat kecil, jangka pegas presisi dengan roda penyetel halus adalah pilihan yang lebih tepat. Mengetahui kapan harus beralih ke alat bantu geometri khusus lainnya akan membantu Anda menjaga efisiensi kerja dan kualitas hasil gambar yang profesional.
Pertanyaan yang Sering Diajukan (FAQ)
Bagaimana cara merawat jangka lingkaran agar engselnya tidak cepat longgar?
Untuk menjaga performa jangka lingkaran tetap optimal dalam jangka panjang, bersihkan sisa debu grafit yang menempel pada bagian engsel dan penjepit pensil menggunakan kain microfiber kering setelah selesai digunakan. Debu grafit yang menumpuk dapat masuk ke sela-sela engsel dan menyebabkan gesekan yang mempercepat keausan komponen internal.
Simpan selalu jangka di dalam kotak pelindungnya untuk menghindari benturan yang dapat membengkokkan jarum atau merusak ulir sekrup. Secara berkala, periksa sekrup engsel dan kencangkan menggunakan obeng presisi dengan putaran yang lembut agar ulirnya tidak aus atau rusak akibat tekanan berlebih.
Apakah saya perlu menggunakan alas khusus saat menggambar dengan jangka?
Sangat disarankan untuk menggunakan alas gambar yang tepat seperti cutting mat (alas potong) atau papan gambar kayu yang dilapisi kertas tebal saat menggunakan jangka. Alas yang ideal harus memiliki tingkat kepadatan sedang; cukup empuk untuk membiarkan ujung jarum menancap dengan stabil tanpa bergeser, namun tidak terlalu lunak hingga membuat jarum menusuk terlalu dalam dan merusak kertas.
Menghindari penggunaan alas yang terlalu keras seperti kaca atau meja kayu tanpa pelapis sangat penting agar ujung jarum jangka Anda tidak cepat tumpul atau patah. Alas yang tepat juga membantu menjaga kestabilan kertas agar tidak mudah bergeser saat Anda memutar jangka dengan satu tangan.
