Menggambar garis sejajar dan tegak lurus yang presisi merupakan keterampilan dasar yang sangat krusial dalam dunia gambar teknik, arsitektur, dan matematika. Tanpa teknik yang benar, garis yang terlihat sejajar sering kali memiliki deviasi sudut kecil yang merusak akurasi keseluruhan gambar saat diukur kembali. Penggunaan penggaris segitiga Ziegel secara berpasangan atau dikombinasikan dengan penggaris lurus adalah solusi terbaik untuk menghasilkan akurasi geometris yang konsisten tanpa memerlukan alat ukur digital yang rumit.
Dengan memahami cara kerja sistem geser dan penempatan sudut yang tepat, Anda dapat menyelesaikan tugas gambar dengan rapi, cepat, dan memenuhi standar teknis yang ketat. Panduan ini akan membahas langkah-langkah sistematis untuk mengoptimalkan penggunaan penggaris segitiga Anda agar hasil goresan selalu konsisten dan bebas dari kesalahan pengukuran.
Persiapan Alat Gambar dan Area Kerja

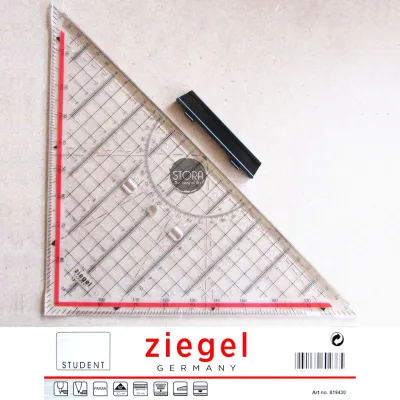

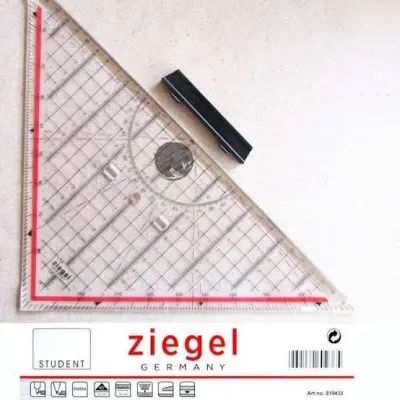

Penggaris segitiga Ziegel biasanya hadir dalam satu set yang terdiri dari dua jenis sudut berbeda, yaitu segitiga bersudut 45-45-90 derajat dan segitiga bersudut 30-60-90 derajat. Kedua variasi ini dirancang untuk saling melengkapi dalam membentuk berbagai sudut standar di atas kertas. Selain sepasang penggaris segitiga tersebut, Anda juga memerlukan satu penggaris lurus panjang sebagai rel atau tumpuan utama yang menjaga kestabilan gerakan geser.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Pengecekan fisik alat sebelum mulai menggambar sangat menentukan hasil akhir goresan Anda. Periksalah seluruh tepi penggaris Ziegel Anda dengan meraba secara perlahan untuk memastikan tidak ada bagian yang gompal, retak, atau baret akibat benturan. Tepi penggaris yang cacat akan membuat ujung pensil melompat, sehingga menghasilkan garis yang bergelombang atau ganda yang merusak estetika gambar.
Pilihlah pensil dengan tingkat kekerasan yang sesuai dengan kebutuhan detail gambar Anda. Gunakan pensil mekanik dengan isi grafit tipe H atau 2H untuk membuat garis bantu yang tipis, atau tipe HB untuk garis akhir yang lebih tegas namun tetap bersih. Pastikan ujung pensil selalu runcing agar titik kontak dengan tepi penggaris tetap konsisten dari awal hingga akhir garis.
Kondisi area kerja juga tidak boleh diabaikan jika Anda menginginkan hasil gambar yang sempurna tanpa hambatan fisik. Gunakan meja gambar yang memiliki permukaan rata, keras, dan bebas dari debu atau partikel kecil yang bisa mengganjal kertas di bawahnya. Pastikan kertas gambar terpasang dengan kencang menggunakan selotip kertas di setiap sudutnya agar tidak bergeser saat penggaris ditekan.
Pencahayaan yang memadai dari arah depan atau samping kiri (bagi pengguna tangan kanan) sangat membantu meminimalkan bayangan penggaris. Bayangan yang terlalu tebal sering kali mengaburkan pandangan saat Anda menyelaraskan garis dengan titik referensi. Dengan area kerja yang bersih dan terang, Anda dapat fokus sepenuhnya pada akurasi gerakan tangan.
Cara Menggambar Garis Tegak Lurus dengan Akurat
Membuat garis tegak lurus atau sudut 90 derajat terhadap garis dasar memerlukan kestabilan tinggi pada penggaris tumpuan. Langkah pertama adalah menempatkan penggaris lurus tepat sejajar dengan garis dasar yang sudah ada di atas kertas Anda. Penggaris lurus ini berfungsi sebagai jangkar utama yang tidak boleh bergeser sedikit pun selama proses penarikan garis berlangsung.
Tekan penggaris lurus ini menggunakan tangan non-dominan Anda dengan posisi jari-jari yang merenggang lebar untuk mendistribusikan tekanan secara merata. Langkah kedua adalah menempatkan salah satu penggaris segitiga Ziegel di atas penggaris lurus tersebut. Tempelkan salah satu sisi siku-siku (sisi pendek yang membentuk sudut siku) dari penggaris segitiga rapat-rapat pada tepi atas penggaris lurus.
Pastikan tidak ada celah udara atau kelonggaran di antara titik pertemuan kedua penggaris tersebut selama proses penyelarasan. Pertemuan dua permukaan datar ini secara otomatis akan memproyeksikan sisi tegak penggaris segitiga menjadi sudut 90 derajat yang sempurna terhadap garis dasar. Geser penggaris segitiga secara perlahan di sepanjang penggaris lurus hingga sisi tegaknya tepat berada di titik koordinat yang diinginkan.
Saat menggeser, gunakan ujung jari tangan non-dominan untuk menekan kedua penggaris sekaligus secara lembut agar posisinya tetap terkunci. Setelah posisi dirasa pas, pindahkan tekanan penuh ke penggaris segitiga menggunakan jari tengah dan telunjuk, sementara ibu jari tetap menahan penggaris lurus di bawahnya. Hal ini mencegah terjadinya pergeseran mikro saat pensil mulai digoreskan.
Tariklah garis menggunakan pensil di sepanjang sisi tegak penggaris segitiga Ziegel dengan satu gerakan kontinu yang stabil. Pegang pensil dengan kemiringan sekitar 60 derajat ke arah gerakan menarik garis, dan pastikan ujung pensil selalu menempel rapat pada dinding penggaris. Setelah selesai, angkat penggaris secara vertikal agar tidak menggesek grafit yang baru saja digoreskan di atas kertas.
Teknik Menggambar Garis Sejajar secara Bertahap
Menggambar beberapa garis sejajar dengan jarak yang konsisten membutuhkan teknik translasi atau pergeseran paralel yang sistematis. Metode ini memanfaatkan penggaris lurus sebagai rel pemandu dan penggaris segitiga Ziegel sebagai bagian yang meluncur di atasnya. Pertama, posisikan salah satu sisi penggaris segitiga sejajar dengan garis referensi pertama yang ingin Anda duplikasi.
Setelah posisinya selaras, tempatkan penggaris lurus tepat di bawah sisi lain dari penggaris segitiga untuk mengunci sudut gerakannya. Tahan penggaris lurus dengan sangat kuat menggunakan tangan kiri Anda agar posisinya tidak berubah sama sekali dari tempatnya semula. Penggaris lurus ini sekarang bertindak sebagai acuan sumbu tetap yang memandu arah pergeseran.
Dengan tangan kanan, geserlah penggaris segitiga Ziegel secara perlahan ke arah atas atau bawah di sepanjang tepi penggaris lurus tersebut. Karena sudut pertemuan kedua penggaris selalu konstan, setiap garis baru yang ditarik pada sisi penggaris segitiga yang sama akan selalu sejajar sempurna dengan garis pertama. Pastikan Anda tidak melepas tekanan pada penggaris tumpuan saat pergeseran dilakukan.
Jika Anda memerlukan jarak spesifik antar garis sejajar, buatlah titik-titik penanda terlebih dahulu sebelum menarik garis baru. Gunakan skala milimeter yang tercetak presisi pada penggaris segitiga Ziegel untuk mengukur jarak tegak lurus dari garis pertama. Buatlah dua titik penanda kecil menggunakan ujung pensil yang tajam pada jarak yang diinginkan sebagai acuan visual.
Saat menggeser penggaris segitiga, selaraskan tepinya dengan titik-titik penanda tersebut sebelum Anda menggoreskan pensil untuk memastikan akurasi jarak yang mutlak. Lakukan verifikasi visual setelah beberapa garis sejajar berhasil dibuat untuk memastikan tidak ada penyempitan jarak di salah satu ujung. Jika terjadi deviasi, segera hapus dan ulangi proses dengan penekanan penggaris yang lebih stabil.
Kesalahan Umum Saat Menggambar dan Cara Merawat Penggaris
Salah satu kesalahan yang paling sering dilakukan oleh pemula adalah terjadinya slip atau pergeseran penggaris di tengah-tengah penarikan garis. Masalah ini biasanya disebabkan oleh distribusi tekanan tangan yang tidak merata atau terlalu fokus menekan pensil daripada menahan penggaris. Untuk mengatasinya, biasakan menggunakan teknik penahanan jari melebar di atas permukaan penggaris untuk mencakup area penahanan yang lebih luas.
Hindari juga menekan pensil terlalu kuat ke dinding penggaris karena gaya dorong lateral tersebut dapat dengan mudah menggeser posisi alat gambar Anda. Masalah lain yang sering mengganggu estetika adalah munculnya noda hitam yang mengotori kertas gambar. Noda ini berasal dari sisa bubuk grafit pensil yang menempel pada bagian bawah penggaris dan terseret saat penggaris dipindahkan.
Untuk mencegah noda tersebut, biasakan untuk selalu mengangkat sedikit penggaris segitiga Ziegel saat Anda memindahkannya ke posisi baru, alih-alih menyeretnya langsung di atas kertas. Selain itu, bersihkan tepi penggaris secara berkala menggunakan tisu kering atau kain mikrofiber selama proses menggambar berlangsung. Langkah sederhana ini akan menjaga kertas gambar Anda tetap bersih dan profesional.
Perawatan jangka panjang terhadap penggaris segitiga Ziegel sangat penting untuk menjaga akurasi pengukuran dan kelurusan tepinya dalam jangka panjang. Bahan plastik akrilik berkualitas pada penggaris ini rentan terhadap goresan dan perubahan bentuk jika terkena panas berlebih atau bahan kimia keras. Bersihkan penggaris Anda menggunakan air hangat dan sedikit sabun cair lembut secara berkala.
Keringkan penggaris dengan kain halus agar tidak menimbulkan baret halus pada permukaan skala angka. Simpanlah penggaris dalam map khusus atau posisi mendatar di tempat yang teduh, serta hindari menumpuknya di bawah barang-barang berat yang dapat membuatnya melengkung secara permanen. Dengan perawatan yang tepat, alat gambar Anda akan tetap presisi untuk penggunaan bertahun-tahun.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah penggaris segitiga Ziegel bisa digunakan tanpa penggaris lurus pendamping?
Secara teknis, Anda dapat menggunakan penggaris segitiga Ziegel secara mandiri dengan memanfaatkan tepi fisik kertas gambar yang sudah dipotong siku secara pabrikan sebagai acuan lurus. Namun, metode ini sangat membatasi ruang gerak Anda dan memiliki risiko kesalahan sudut yang tinggi jika tepi kertas tidak benar-benar lurus atau mengalami kerusakan fisik. Tanpa adanya penggaris lurus pendamping sebagai rel penahan, menjaga konsistensi sudut saat menggeser penggaris segitiga secara manual di tengah-tengah kertas menjadi sangat sulit dilakukan. Oleh karena itu, untuk pekerjaan yang membutuhkan presisi tinggi seperti gambar arsitektur atau geometri, penggunaan dua penggaris tetap menjadi standar yang tidak boleh ditinggalkan.
Bagaimana cara menggambar garis sejajar dengan jarak spesifik menggunakan penggaris ini?
Untuk menggambar garis sejajar dengan jarak tertentu, Anda dapat memanfaatkan skala ukuran milimeter yang tertera pada permukaan penggaris segitiga Ziegel. Pertama, buatlah garis dasar pertama, lalu tempatkan penggaris segitiga dengan salah satu garis skalanya tegak lurus terhadap garis dasar tersebut. Tandai titik-titik jarak yang diinginkan menggunakan pensil mekanik berujung runcing pada kertas Anda. Setelah titik-titik referensi tersebut siap, gunakan teknik geser dengan bantuan penggaris lurus pendamping untuk menyelaraskan tepi penggaris segitiga tepat pada titik penanda, lalu tariklah garis sejajar berikutnya dengan presisi.
