Penggaris skala arsitek adalah alat bantu ukur khusus yang dirancang untuk membaca dan menerjemahkan dimensi pada gambar teknik ke ukuran sebenarnya secara langsung tanpa perlu perhitungan matematis yang rumit. Alat ini umumnya memiliki berbagai rasio skala seperti 1:20, 1:50, 1:100, hingga 1:500 yang tercetak pada setiap sisinya. Cara membacanya adalah dengan mencocokkan skala gambar pada kop dokumen, menyejajarkan titik nol penggaris pada garis objek, lalu membaca angka yang tertera pada bilah skala yang sesuai untuk mengetahui dimensi riil objek tersebut.
Mengenal Bentuk dan Fungsi Penggaris Skala Arsitek

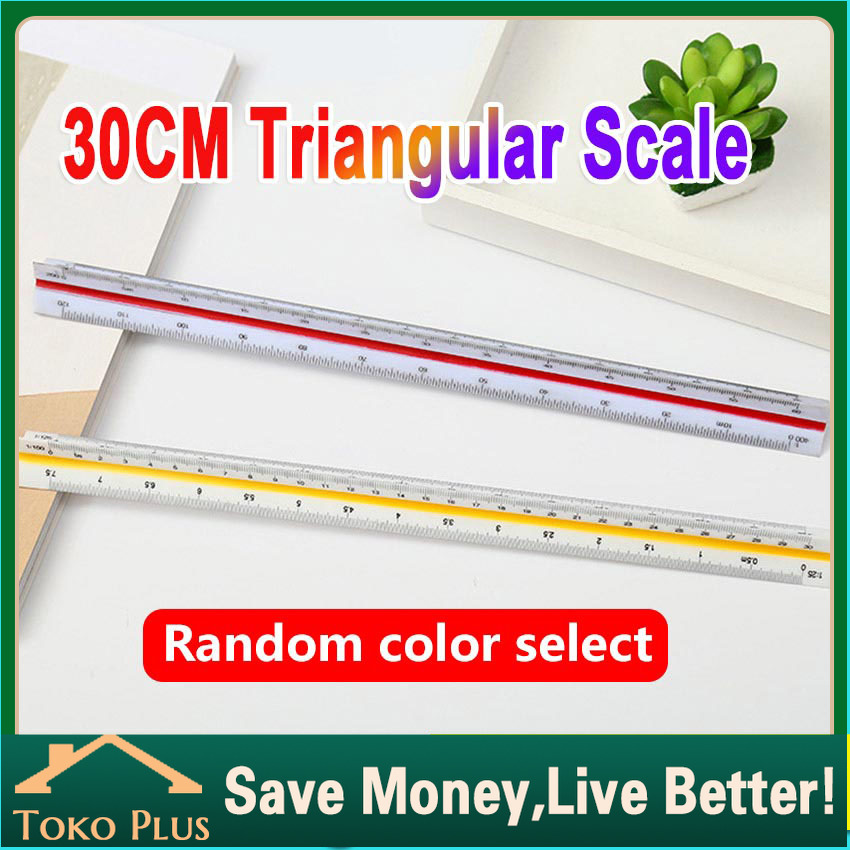

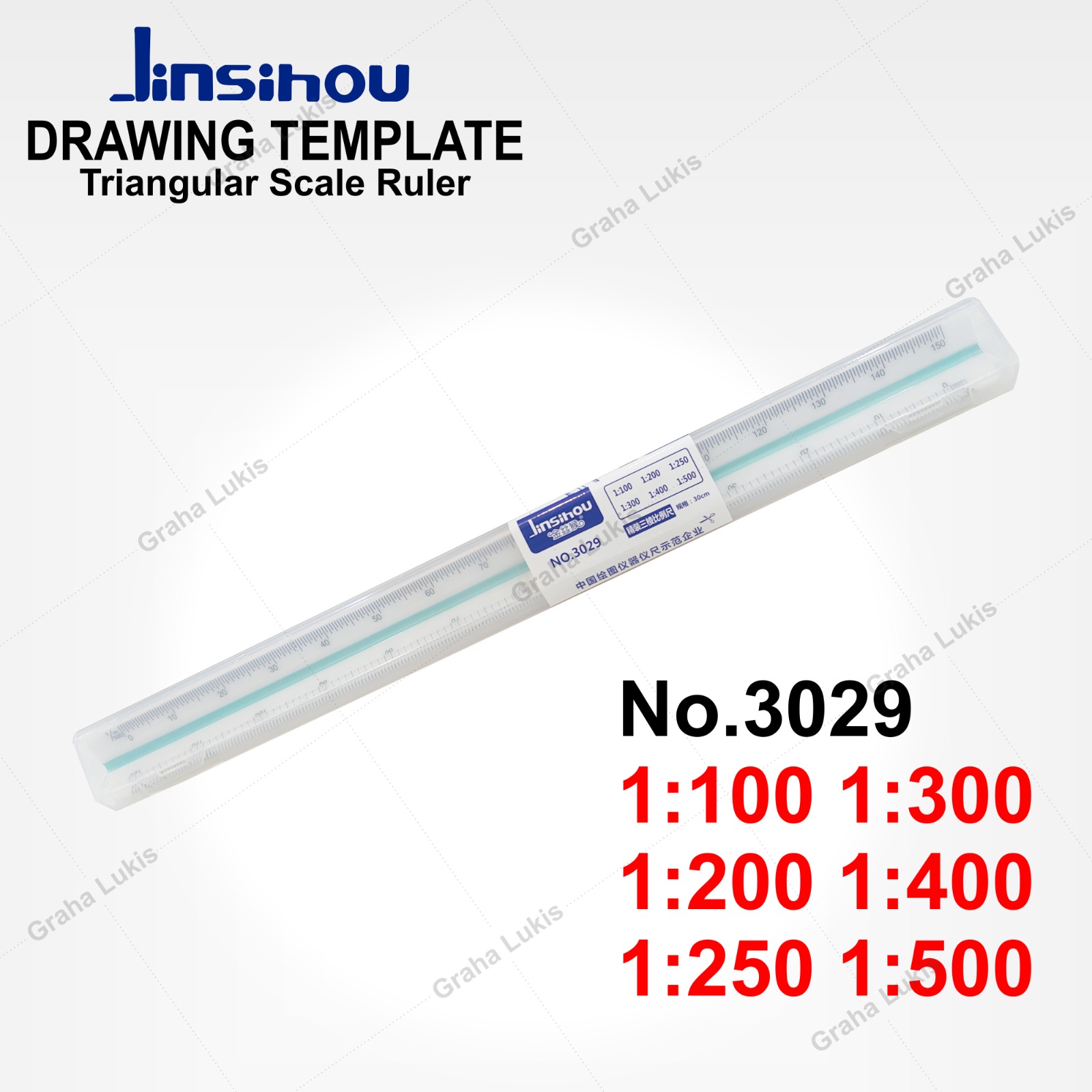

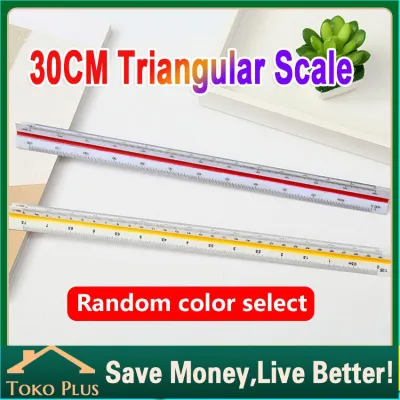

Penggaris skala arsitek memiliki bentuk fisik yang sangat khas, paling sering dijumpai dalam bentuk prisma segitiga dengan enam bilah sisi yang berbeda. Desain segitiga ini bukan tanpa alasan; bentuk ini memungkinkan produsen menyematkan hingga enam jenis skala yang berbeda dalam satu alat portabel, sehingga arsitek atau perancang tidak perlu membawa banyak penggaris sekaligus. Setiap sudutnya dirancang sedemikian rupa agar mudah diputar saat mencari rasio skala yang dibutuhkan untuk membaca gambar kerja.
Perbedaan mendasar antara penggaris skala dan penggaris lurus biasa terletak pada fungsi pembacaannya. Penggaris biasa hanya menunjukkan satuan panjang standar seperti sentimeter atau inci untuk mengukur objek fisik secara langsung. Sebaliknya, penggaris skala berfungsi sebagai alat konversi visual yang menerjemahkan representasi gambar di atas kertas menjadi ukuran sebenarnya di lapangan, sehingga mempercepat proses analisis denah tanpa memerlukan kalkulator.
Produk yang disebutkan dalam panduan ini
![[Ready Stock] 30cm Penggaris Skala Segitiga Aluminium Multifungsi Arsitek Tek Furniture Design Insinyur Teknik Sipil Menggambar Kerja 1:20 1:500 Triangular Ruler](https://id-live.slatic.net/p/e317a3854e58fd1dbc783c6643655f88.jpg)
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Jenis-Jenis Skala pada Penggaris Arsitek dan Kegunaannya
Rasio skala pada penggaris arsitek dikelompokkan berdasarkan tingkat kedetailan gambar yang ingin ditampilkan. Pemilihan skala yang tepat sangat memengaruhi seberapa banyak informasi teknis yang dapat disampaikan dalam selembar kertas gambar kerja.
Skala besar, seperti rasio 1:10 dan 1:20, biasanya digunakan untuk menggambarkan detail konstruksi yang sangat spesifik. Contoh penggunaannya meliputi detail sambungan material, struktur kusen pintu dan jendela, serta tata letak interior yang membutuhkan presisi tinggi. Pada skala ini, setiap sentimeter pada kertas mewakili ukuran yang relatif kecil di dunia nyata, sehingga detail terkecil pun dapat terlihat dengan jelas.
Skala menengah, seperti 1:50 dan 1:100, merupakan skala yang paling sering digunakan dalam pembuatan denah lantai, tampak bangunan, dan gambar potongan. Skala ini memberikan keseimbangan yang ideal antara cakupan seluruh bangunan dan kejelasan ruang. Sebagai contoh, denah rumah tinggal umumnya digambar dengan skala 1:100 agar seluruh ruangan dapat muat dalam satu lembar kertas standar namun tetap mudah dipahami oleh pekerja konstruksi.
Skala kecil, seperti 1:200, 1:500, atau bahkan lebih kecil, digunakan untuk menggambarkan area yang sangat luas. Skala jenis ini sangat penting dalam pembuatan rencana tapak, peta topografi, atau tata letak lingkungan sekitar proyek. Dengan skala kecil, hubungan antara bangunan dengan jalan raya, batas tanah, dan fasilitas umum di sekitarnya dapat terlihat secara menyeluruh dalam satu pandangan.
Cara Membaca dan Mengukur Menggunakan Penggaris Skala
Membaca penggaris skala arsitek membutuhkan ketelitian agar tidak terjadi kesalahan interpretasi dimensi di lapangan. Langkah awal yang paling krusial adalah memeriksa kop gambar pada dokumen teknis untuk memastikan rasio skala yang digunakan oleh perancang gambar tersebut. Jangan pernah berasumsi sebelum memastikan angka skala yang tertera pada dokumen.
Setelah mengetahui skala yang tepat, putar penggaris arsitek hingga Anda menemukan bilah dengan label rasio yang cocok. Sejajarkan titik nol pada penggaris dengan ujung garis objek yang ingin diukur pada kertas. Bacalah angka yang tertera pada penggaris secara tegak lurus untuk menghindari kesalahan paralaks akibat sudut pandang yang miring.
Pahami unit dasar yang diwakili oleh setiap skala. Sebagai contoh, pada skala 1:100, angka 1 pada penggaris mewakili 1 meter pada ukuran sebenarnya, di mana setiap pembagian garis kecil di antaranya menunjukkan fraksi desimal dari meter tersebut. Jika Anda menggunakan skala 1:50, maka angka 1 pada penggaris mewakili 1 meter, namun jarak fisiknya di atas kertas akan terlihat dua kali lebih panjang dibandingkan pada skala 1:100.
Kesalahan umum yang sering terjadi adalah memilih sisi penggaris yang salah karena terburu-buru, atau mengabaikan unit pengukuran yang digunakan pada gambar. Untuk menghindarinya, selalu lakukan verifikasi ganda dengan membandingkan hasil pengukuran penggaris skala terhadap dimensi tertulis yang biasanya tertera pada gambar denah sebagai referensi utama.
Tips Merawat dan Memilih Penggaris Skala yang Tepat
Memilih penggaris skala yang tepat sangat bergantung pada kebutuhan mobilitas dan kenyamanan Anda saat bekerja. Penggaris berbahan logam seperti aluminium menawarkan daya tahan tinggi, bobot yang mantap saat ditekan di atas kertas, serta ketahanan terhadap benturan. Di sisi lain, penggaris berbahan plastik berkualitas tinggi menawarkan bobot yang lebih ringan dan biasanya memiliki harga yang lebih terjangkau, meskipun lebih rentan terhadap goresan.
Saat membeli, periksalah kejelasan cetakan angka dan garis skala pada setiap bilah. Pastikan garis-garis pembagi tercetak dengan tajam, presisi, dan tidak mudah pudar saat digosok. Tepi penggaris juga harus benar-benar lurus tanpa ada cacat produksi atau penyok, karena cacat sekecil apa pun dapat merusak akurasi pengukuran gambar teknik Anda.
Untuk merawatnya, simpanlah penggaris skala di dalam wadah pelindung khusus saat tidak digunakan agar terhindar dari benturan dengan alat tulis logam lainnya. Bersihkan penggaris secara berkala menggunakan kain lembut yang sedikit lembap untuk menghilangkan debu atau sisa minyak dari tangan, dan hindari penggunaan cairan pelarut keras yang dapat melunturkan tinta cetakan skala.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah penggaris skala arsitek bisa digunakan sebagai penggaris biasa?
Penggaris skala arsitek sebaiknya tidak digunakan sebagai penggaris biasa untuk membuat garis lurus atau mengukur benda fisik sehari-hari. Tepi penggaris skala dirancang sangat tipis dan presisi untuk membaca gambar; menggunakannya untuk memotong kertas dengan pisau atau menarik garis dengan pena tinta tebal dapat merusak atau mengikis tepian tersebut, sehingga mengurangi akurasinya. Selain itu, pembagian angka pada bilah skala tidak selalu menggunakan satuan sentimeter standar, sehingga tidak praktis untuk mengukur objek nyata.
Mengapa angka pada skala 1:100 terlihat seperti penggaris biasa tetapi mewakili ukuran yang berbeda?
Pada skala 1:100, rasio konversinya adalah 1 unit di atas kertas mewakili 100 unit yang sama di dunia nyata. Karena 1 meter sama dengan 100 sentimeter, maka jarak 1 sentimeter pada penggaris secara otomatis mewakili 1 meter pada ukuran sebenarnya. Hal inilah yang membuat visualisasi skala 1:100 tampak identik dengan penggaris sentimeter biasa, namun interpretasi nilainya langsung dikonversi ke dalam satuan meter demi memudahkan pembacaan dimensi bangunan tanpa perlu menghitung ulang.
