Isi Penggaris 1 Set Lengkap: Fungsi Alat Gambar Teknik dan Matematika

Saat mempelajari geometri matematika atau menggambar teknik, memiliki alat ukur yang presisi adalah kebutuhan mutlak. Memilih penggaris 1 set lengkap memberikan kepraktisan tinggi karena seluruh instrumen dasar sudah terintegrasi dalam satu wadah pelindung. Set ini dirancang khusus untuk mempermudah pengerjaan proyeksi, pengukuran sudut, hingga pembuatan kurva melingkar secara akurat tanpa perlu membeli komponen secara terpisah.

Setiap alat di dalam set memiliki peran spesifik yang saling melengkapi. Memahami fungsi masing-masing komponen serta spesifikasi materialnya akan membantu Anda memaksimalkan akurasi gambar, menjaga kebersihan kertas dari noda tinta, dan memperpanjang usia pakai peralatan ukur Anda.

Komponen Wajib dalam Set Penggaris Gambar Teknik

Satu set alat gambar yang lengkap tidak hanya terdiri dari bilah pengukur panjang biasa. Konfigurasi instrumen di dalamnya dirancang untuk menyelesaikan berbagai persoalan spasial, mulai dari menarik garis sejajar yang presisi hingga memproyeksikan objek tiga dimensi ke atas permukaan kertas gambar.

Produk yang disebutkan dalam panduan ini

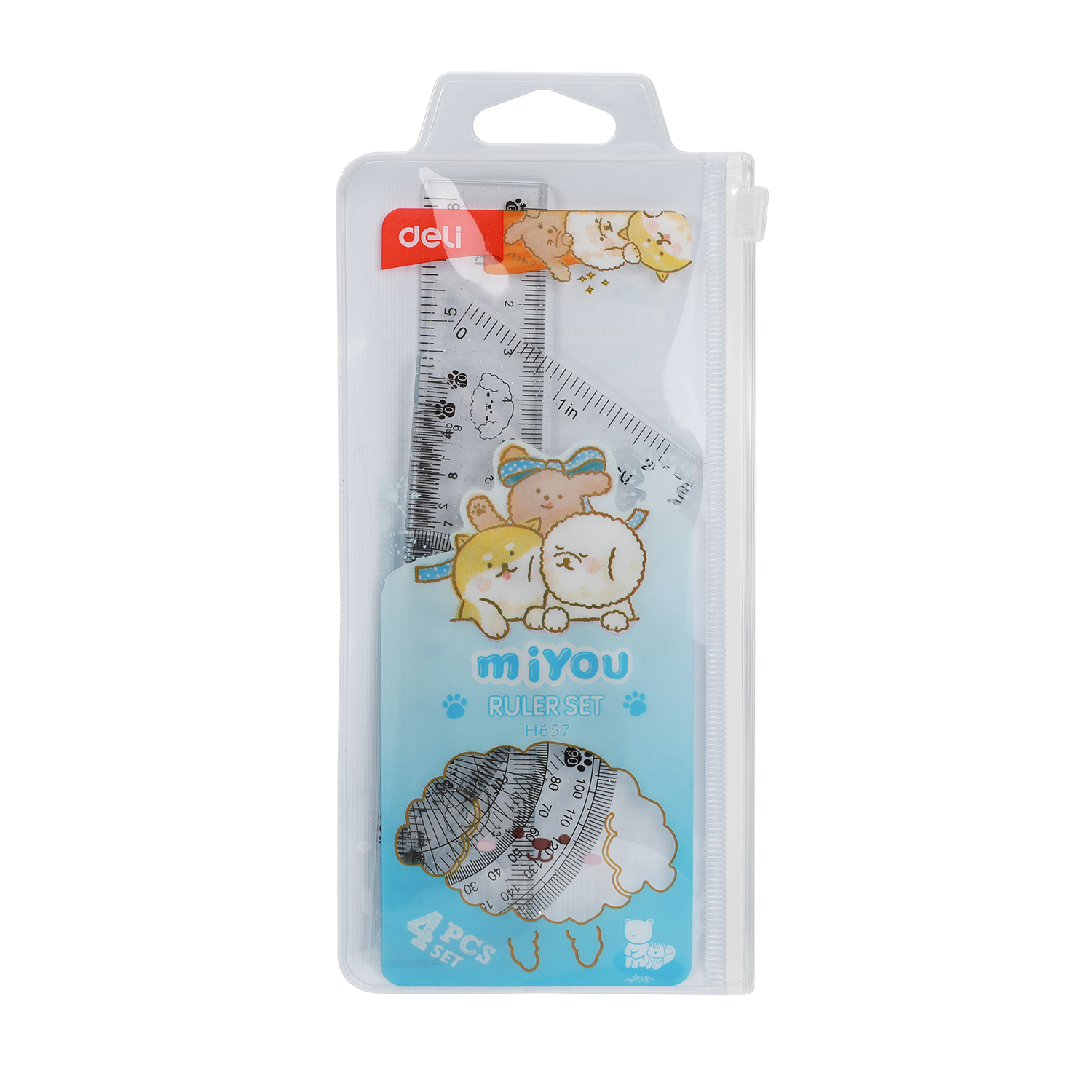

No Brand Deli Ruler Set / Set Penggaris Isi 4pcs Packaging Zip Bag Design Miyou EH657 Rp 12,771Rp 16,770 Lihat produk →

No Brand Harga Grosir - Penggaris Set 4 In 1 / Ruller Set Transparant / Penggaris Bening Polos Rp 5,647Rp 9,926 Lihat produk →

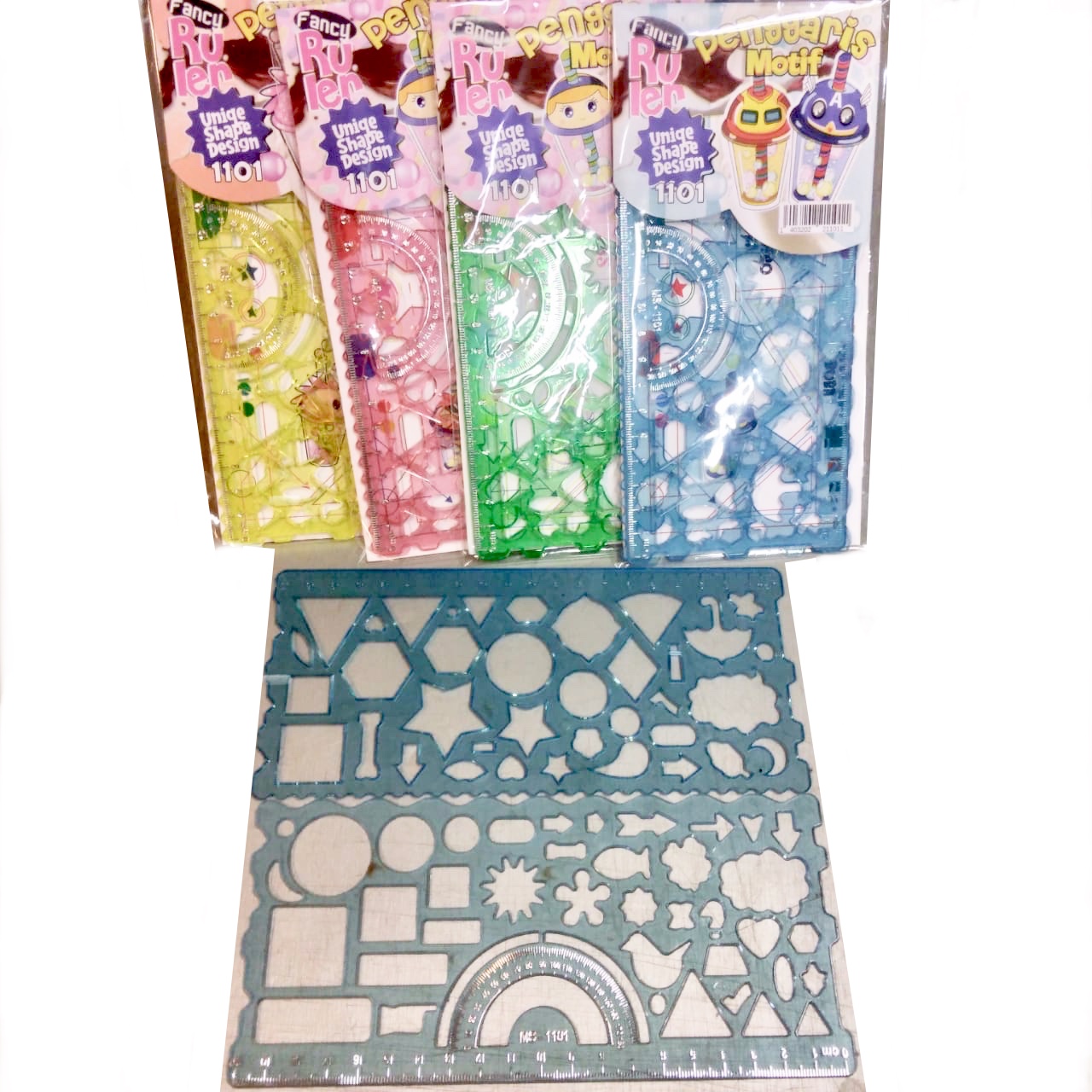

No Brand Penggaris Bentuk 1 Set isi 2 Penggaris Rp 8,500 Lihat produk →

Harga dapat berubah. Lihat halaman produk untuk harga terbaru.

Penggaris Lurus dan Segitiga Siku

Penggaris Lurus Penggaris lurus berfungsi sebagai fondasi utama untuk menarik garis horizontal panjang dan menentukan batas tepi pada kertas gambar. Selain itu, alat ini berperan penting sebagai landasan atau tumpuan bagi penggaris segitiga saat Anda perlu menggeser posisi alat untuk membuat garis sejajar.

Segitiga Siku-Siku 45° Memiliki sudut siku-siku (90 derajat) dan dua sudut miring masing-masing 45 derajat. Instrumen ini sangat berguna untuk membuat garis miring dengan sudut standar serta mempermudah pembagian bidang gambar secara simetris.

Segitiga Siku-Siku 30°/60° Dilengkapi dengan sudut 30 derajat, 60 derajat, dan 90 derajat. Kombinasi sudut ini merupakan standar wajib dalam pembuatan proyeksi isometri dan dimetri, yang sering digunakan untuk menampilkan objek tiga dimensi pada bidang dua dimensi.

Teknik Penggeseran Garis Dengan menempelkan salah satu sisi segitiga pada penggaris lurus yang bertindak sebagai rel, Anda dapat menggeser segitiga tersebut ke arah samping atau atas. Metode ini memungkinkan Anda menghasilkan deretan garis sejajar yang konsisten tanpa perlu menandai titik ukuran baru berulang kali.

Busur Derajat dan Jangka

Busur Derajat (Protractor) Umumnya hadir dalam bentuk setengah lingkaran (180 derajat) atau lingkaran penuh (360 derajat). Alat ini berfungsi untuk mengukur besaran sudut, membagi sudut menjadi beberapa bagian sama besar, serta menentukan kemiringan garis terhadap sumbu horizontal.

Membaca Skala Ganda Saat membaca skala busur derajat, perhatikan bahwa terdapat dua baris angka yang berjalan searah dan berlawanan arah jarum jam. Pastikan Anda membaca skala dari titik nol yang sesuai dengan arah tarikan garis untuk menghindari kesalahan ukur. Titik pusat nol (center point) pada busur juga harus diletakkan tepat berimpit dengan titik sudut gambar.

Jangka (Compass) Digunakan untuk membuat lingkaran sempurna, busur lingkaran, serta membagi garis menjadi bagian-bagian yang sama panjang. Saat memilih set penggaris, perhatikan batas radius maksimum yang mampu dijangkau oleh kaki jangka agar sesuai dengan ukuran media kertas Anda.

Jangka Pegas (Spring Bow Compass) Dilengkapi dengan roda penyetel di bagian tengah untuk mengunci posisi kaki jangka secara mekanis. Jenis ini sangat direkomendasikan untuk menggambar lingkaran kecil dengan tingkat presisi tinggi karena posisinya tidak mudah bergeser saat diputar.

Jangka Standar Mengandalkan engsel gesek biasa tanpa pengunci ulir. Alat ini lebih cocok untuk membuat lingkaran berdiameter besar dengan cepat, meskipun memerlukan kontrol tangan yang lebih stabil agar radiusnya tidak berubah di tengah proses menggambar.

Membaca Spesifikasi Material dan Tepi Penggaris

Mengidentifikasi material dan detail desain tepi penggaris sangat penting karena berdampak langsung pada kenyamanan penggunaan, kejelasan visual, serta ketahanan alat terhadap gesekan.

• Material Akrilik atau Plastik Transparan: Keunggulan utamanya adalah sifat tembus pandang yang memudahkan Anda melihat garis atau detail gambar yang berada di bawah penggaris. Namun, material ini relatif rentan terhadap goresan halus dan dapat retak jika terjatuh atau tertekan beban berat di dalam tas.
• Material Logam atau Aluminium: Sangat kokoh, tahan lama, dan tidak mudah patah. Penggaris logam sangat ideal digunakan sebagai pemandu saat memotong kertas menggunakan cutter karena bilah pisau tidak akan merusak tepi penggaris. Kelemahannya adalah sifatnya yang tidak transparan, sehingga menyulitkan pemantauan garis di bawahnya.
• Material Kayu: Menawarkan cengkeraman yang baik (anti-slip) di atas meja gambar. Namun, kayu sangat sensitif terhadap kelembapan udara yang dapat menyebabkan material melengkung atau menyusut seiring waktu.

Pentingnya Desain Tepi Miring (Beveled Edge) Kelandaian pada tepi penggaris berfungsi menjaga jarak fisik antara ujung pena dengan kertas. Desain ini, bersama dengan alur tinta (inking groove), sangat krusial untuk mencegah tinta cair dari drawing pen, rapido, atau spidol merembes ke bawah permukaan penggaris akibat gaya kapiler yang dapat mengotori kertas gambar.

Verifikasi Akurasi Skala Periksa apakah cetakan skala milimeter dan inci pada penggaris terlihat jelas dan tajam. Garis nol (zero line) idealnya dimulai tepat pada ujung fisik penggaris untuk memudahkan pengukuran langsung dari tepi objek. Lakukan verifikasi akurasi secara berkala dengan membandingkan skala penggaris baru dengan penggaris standar yang sudah teruji, terutama jika penggaris pernah terjatuh atau mengalami benturan keras.

Menyesuaikan Set dengan Kebutuhan Belajar dan Profesional

Kebutuhan alat gambar bervariasi tergantung pada tingkat kerumitan tugas yang dihadapi, mulai dari pelajaran sekolah dasar hingga proyek arsitektur profesional.

Kebutuhan Dasar Pelajar (SD/SMP) Untuk tingkat pemula, set penggaris berukuran 15 cm hingga 20 cm berbahan plastik bening sudah sangat mencukupi. Set ini biasanya berisi empat instrumen dasar: penggaris lurus, dua buah penggaris segitiga, dan satu busur derajat. Ukurannya yang ringkas membuatnya mudah disimpan di dalam tempat pensil sekolah tanpa menambah beban tas secara berlebihan.

Kebutuhan Teknik dan Arsitektur (SMA/Mahasiswa/Profesional) Memerlukan peralatan dengan standar akurasi yang lebih tinggi. Set berukuran 30 cm hingga 50 cm berbahan akrilik tebal atau logam lebih direkomendasikan. Selain empat alat dasar, set profesional sering kali dilengkapi dengan mal kurva (French curve) untuk menggambar lengkungan non-standar, serta sablon (template) lingkaran atau elips untuk mempercepat pembuatan bentuk-bentuk geometris yang berulang.

Tips Penyimpanan dan Perawatan Untuk menjaga kualitas fisik instrumen, simpanlah set penggaris Anda di dalam kantong kain (pouch) atau dompet khusus bawaannya. Hal ini mencegah gesekan langsung antar-alat atau dengan benda tajam lain seperti cutter di dalam tas.

Hindari menyimpan penggaris plastik di tempat yang terkena paparan sinar matahari langsung atau suhu panas ekstrem (seperti di dalam mobil yang diparkir di luar ruangan). Suhu tinggi dapat menyebabkan deformasi atau pembengkokan pada material plastik dan akrilik, yang pada akhirnya akan merusak akurasi pengukuran.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah penggaris dengan tepi miring benar-benar diperlukan?

Ya, tepi miring (beveled edge) sangat diperlukan jika Anda sering menggambar menggunakan tinta cair, rapido, atau spidol teknik. Desain ini mencegah ujung pena menyentuh sudut bawah penggaris, sehingga tinta tidak akan merembes atau melebar di bawah penggaris saat ditarik. Namun, jika Anda hanya menggunakan pensil kayu atau pensil mekanik standar, penggaris dengan tepi datar (flat edge) biasa sudah cukup memadai untuk kebutuhan sehari-hari.

Bagaimana cara merawat penggaris akrilik agar tidak mudah tergores?

Untuk menjaga kejernihan penggaris akrilik, bersihkan permukaannya secara berkala menggunakan kain mikrofiber lembut yang sedikit dibasahi air hangat. Hindari penggunaan tisu kasar, kain berserat kasar, atau bahan kimia pembersih yang keras karena dapat mengikis permukaan akrilik dan membuatnya tampak buram. Selalu simpan penggaris di dalam wadah pelindungnya setelah digunakan, serta pisahkan dari benda tajam seperti jangka atau gunting agar skalanya tidak tergores dan tetap mudah dibaca.
